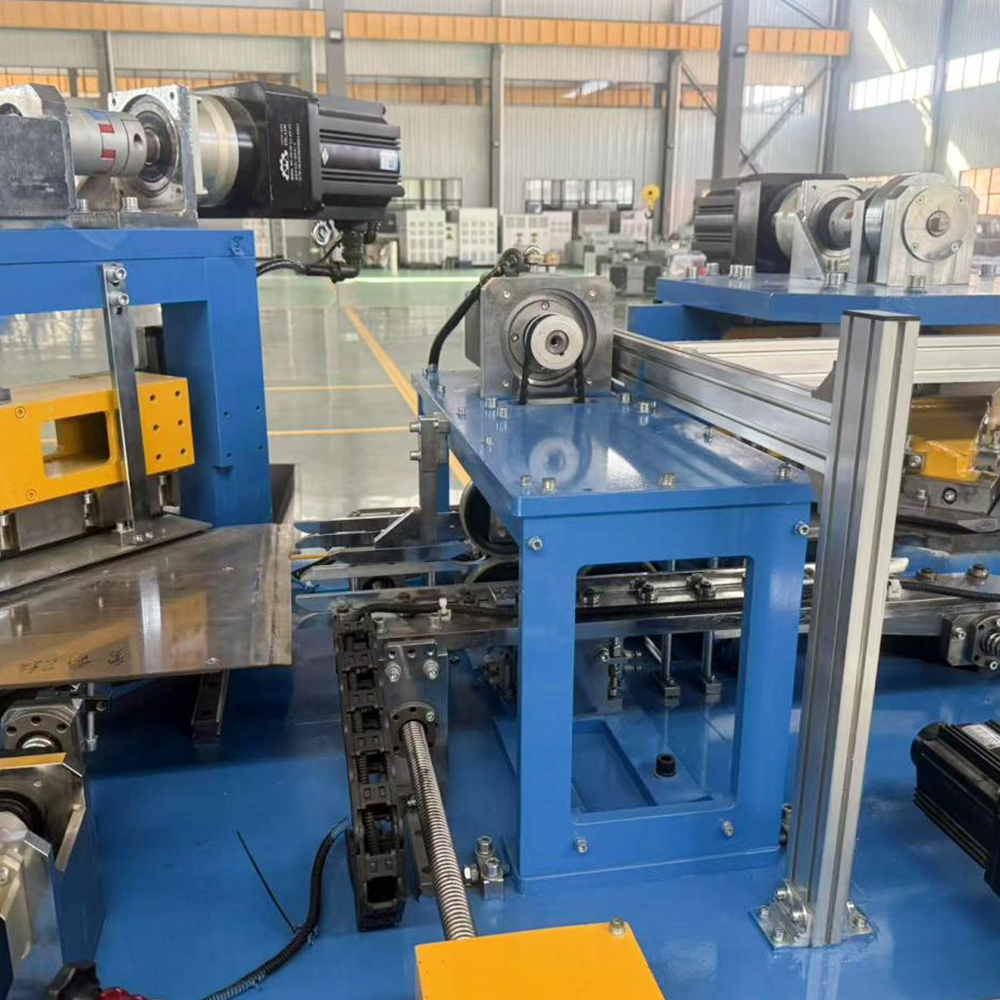

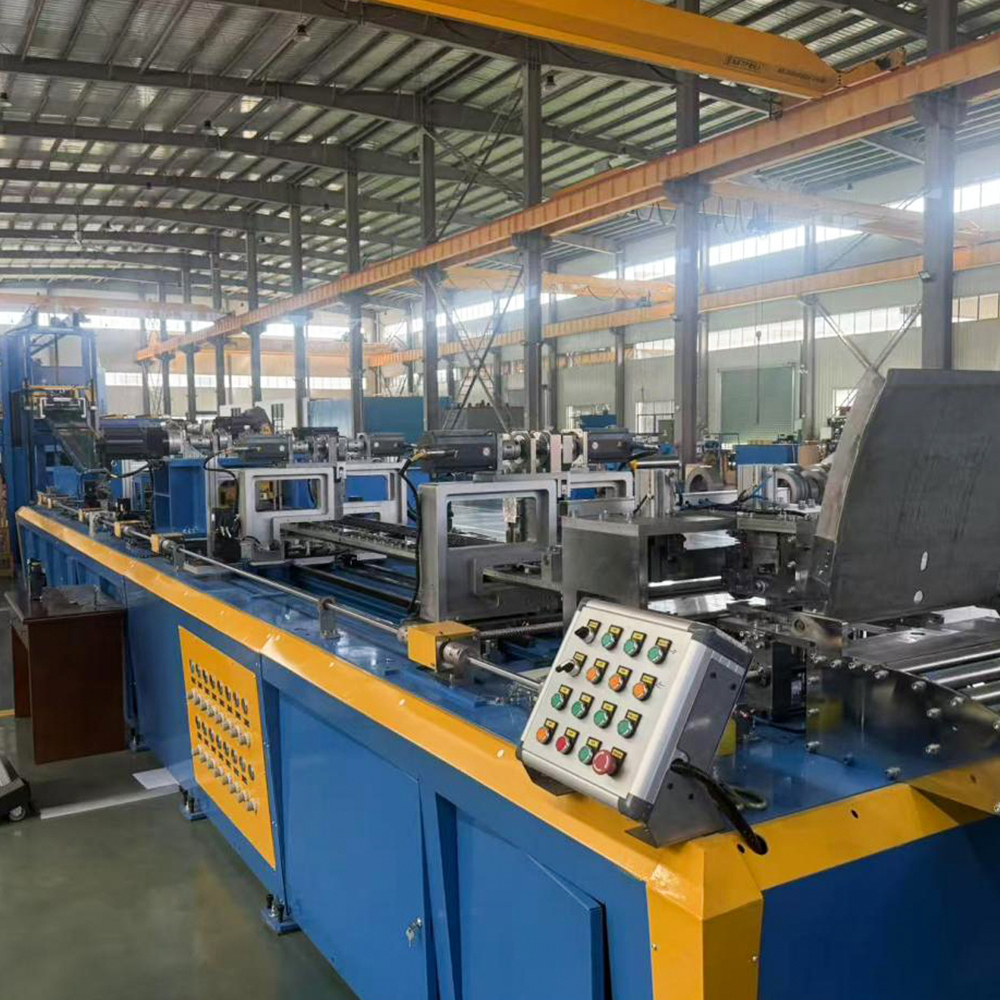

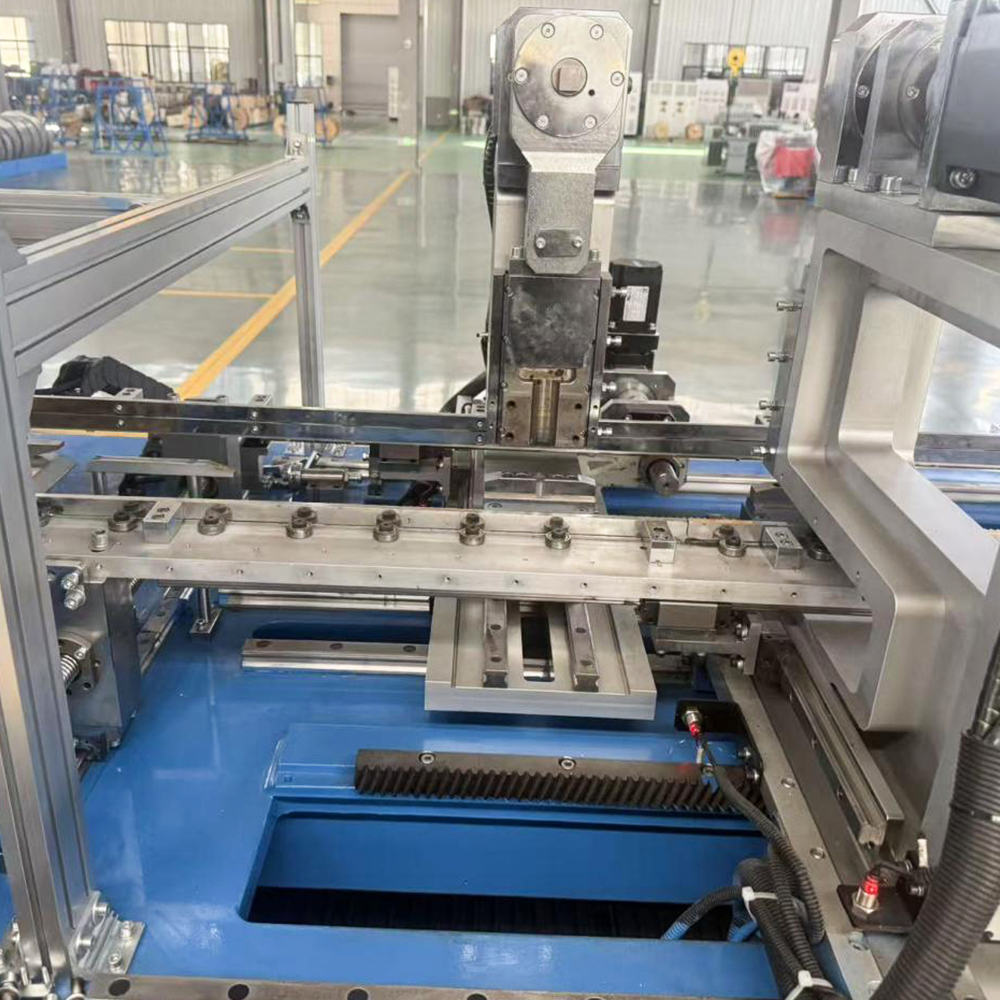

Ligne de coupe à longueur en acier au silicium HJ-DZ-440

En quoi la ligne de coupe à longueur HJ-DZ-440 diffère-t-elle d'une ligne de refendage pour le traitement de l'acier au silicium ?

Dans le domaine de la fabrication de noyaux de transformateur, la sélection de l'équipement de traitement approprié détermine directement la qualité du produit, l'utilisation des matériaux et l'efficacité de la production. Bien que les deux lignes de coupe à longueur en acier au silicium et les lignes de refendage sont utilisées pour le traitement de l'acier au silicium, leurs principes de fonctionnement, leurs scénarios d'application et leurs produits finaux sont fondamentalement différents. Cet article prend le Ligne de coupe à longueur en acier au silicium HJ-DZ-440 à titre d'exemple pour fournir une analyse comparative détaillée de ces deux méthodes de traitement, vous aidant à prendre une décision éclairée basée sur les besoins réels de production.

1. Définition et positionnement du noyau : coupe ou refendage

A ligne de refendage est principalement utilisé pour cisailler longitudinalement de larges bobines d'acier au silicium en plusieurs bobines plus étroites. Son produit fini reste sous forme de bobine et son objectif principal est de modifier la largeur du matériau pour les processus ultérieurs d'estampage ou de découpe. En revanche, le Ligne de coupe à longueur en acier au silicium HJ-DZ-440 est un système de cisaillement de précision qui coupe les bobines en feuilles plates de longueurs prédéterminées. Plus important encore, il est spécialement conçu pour l'empilage de tôles de noyau de transformateur, intégrant l'alimentation, la perforation, l'encoche en V, le cisaillement à 45°/135° et la gestion intelligente des matériaux dans une seule unité automatisée.

Selon la définition du produit de Jiangsu Jingtianxia Electric Technology Co., Ltd. , le HJ-DZ-440 présente une configuration standard « 2 cisailles, 4 poinçons » (2 unités de cisaillement, 2 unités de perforation en V et 2 unités de perforation), prenant en charge une coupe progressive transversale et longitudinale en 3 étapes, 5 étapes et 7 étapes. Ce niveau d'intégration fonctionnelle est quelque chose qu'un système conventionnel ligne de refendage d'acier au silicium ne peut tout simplement pas y parvenir, car ce dernier effectue uniquement une fente longitudinale sans aucune capacité de coupe transversale ou de poinçonnage.

2. Déroulement du processus et différences fonctionnelles

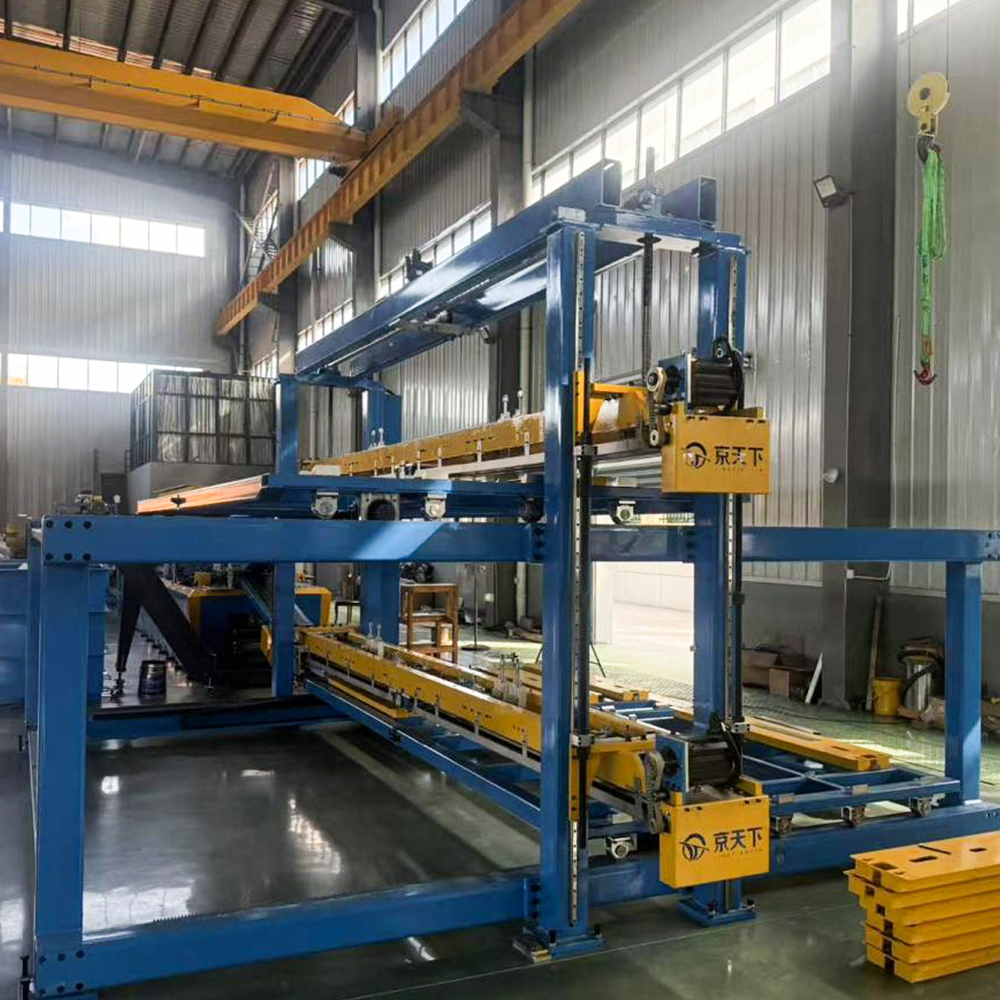

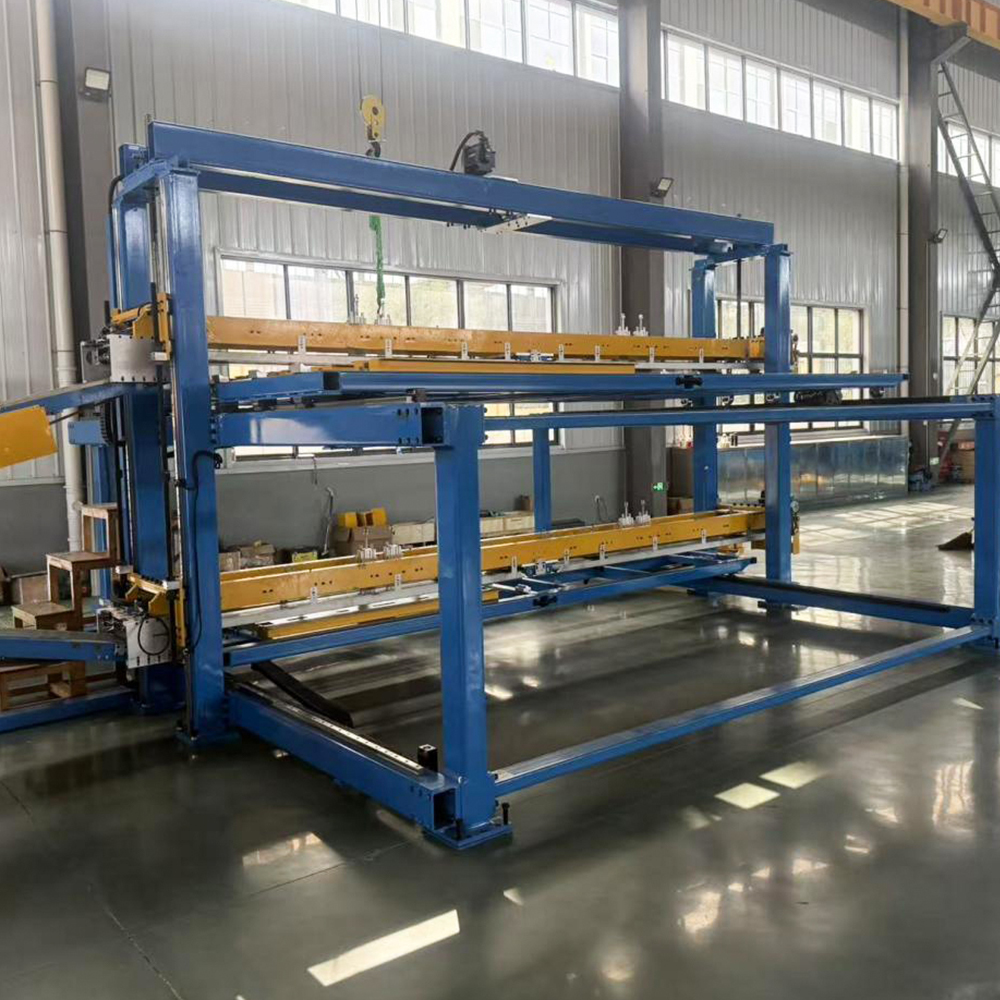

Le flux de processus d'une ligne de refendage typique comprend le déroulement, le nivellement, la refente longitudinale par des couteaux circulaires, le contrôle de la tension et le recul. L’ensemble du processus est continu et le résultat final est constitué de plusieurs bobines étroites. Le Ligne de coupe à longueur en acier au silicium HJ-DZ-440 , cependant, suit une logique de traitement complètement différente. Son flux de travail est le suivant : déroulement → nivellement → perforation → encoche en V → cisaillement 45°/135° → empilage de tôles. L'équipement transforme des bobines d'acier au silicium à grains orientés laminées à froid en laminages de forme précise qui répondent aux exigences rigoureuses des processus d'empilage de noyaux, permettant ainsi une production entièrement automatisée de la bobine aux tôles finies.

Les principales différences fonctionnelles comprennent :

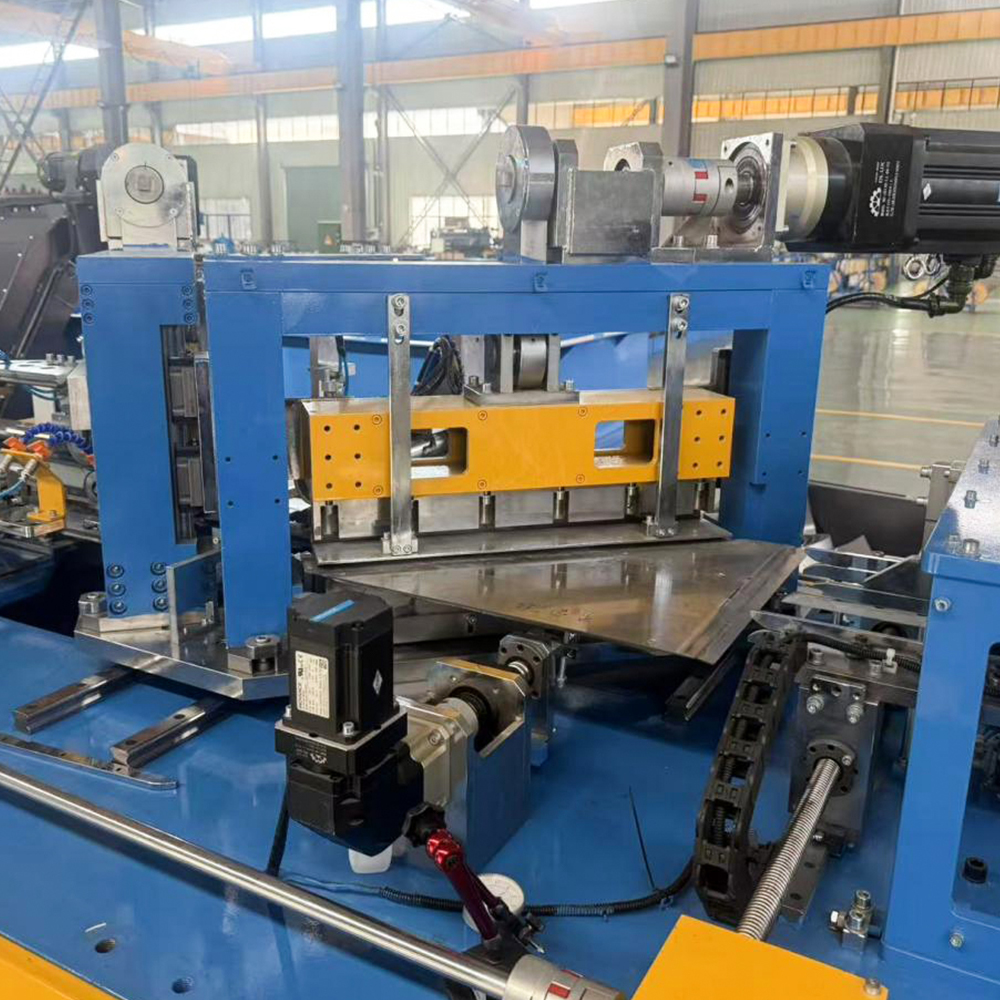

• Méthode de cisaillement : Les lignes de refendage utilisent des couteaux circulaires rotatifs pour une coupe longitudinale continue, tandis que le HJ-DZ-440 utilise une cisaille guillotine de précision pour une coupe transversale à des longueurs fixes.
• Capacité de poinçonnage : Les lignes de refendage n'ont pas de fonction de poinçonnage ; le HJ-DZ-440 intègre à la fois des unités de perforation et d'encoche en V pour l'assemblage du noyau du transformateur.

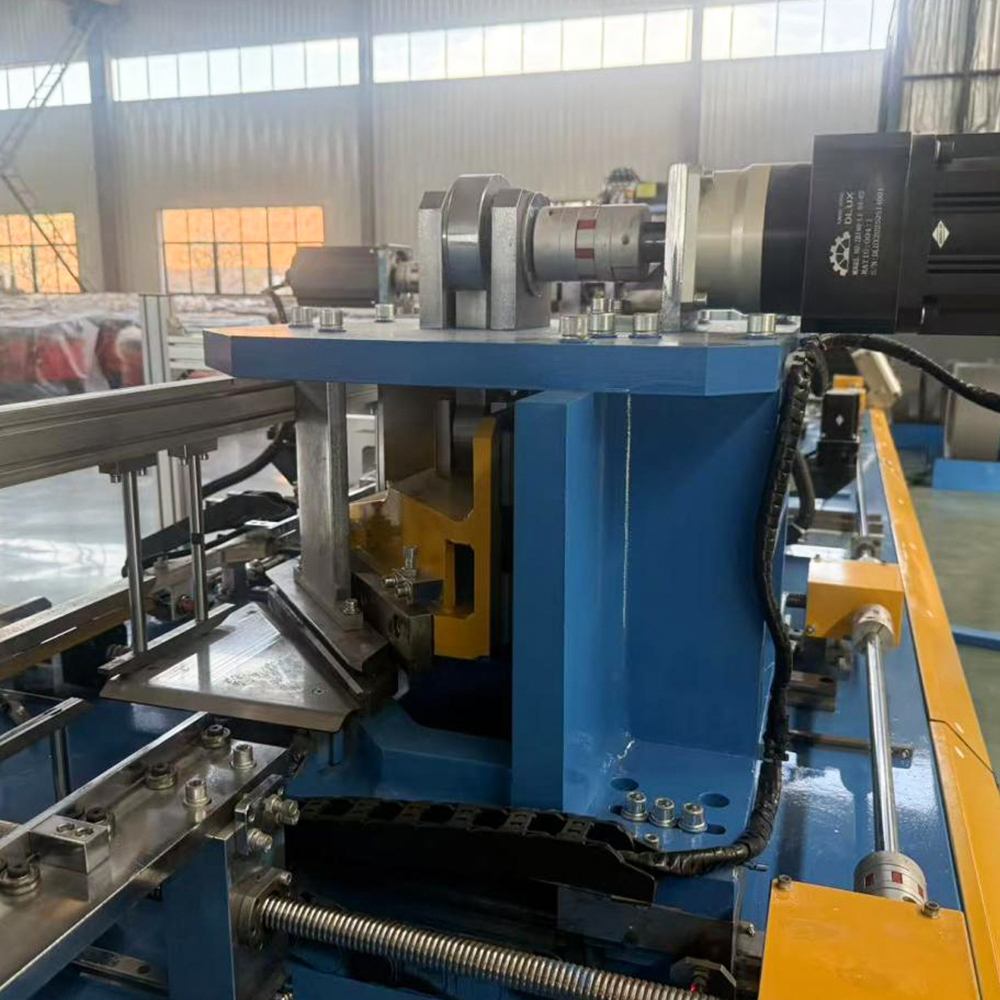

• Coupe d'angle : Le HJ-DZ-440 prend en charge la coupe d'onglet à 45° et 135°, ce qui est essentiel pour produire des noyaux de transformateur par étapes, une fonctionnalité absente dans les lignes de refendage.
• Formulaire de sortie : Bobines de sortie des lignes de refendage ; le ligne de coupe à longueur d'acier au silicium produit des feuilles empilées prêtes pour l'assemblage du noyau.

3. Scénarios d'application et utilisateurs typiques

Les lignes de refendage sont largement utilisées dans les industries générales de transformation des métaux, notamment les pièces automobiles, les boîtiers d'appareils électroménagers et les ateliers d'emboutissage général. Ces utilisateurs n'ont généralement besoin que d'une réduction de largeur et d'un recul pour les étapes de traitement ultérieures. En revanche, le Ligne de coupe à longueur en acier au silicium HJ-DZ-440 est spécialement conçu pour l'industrie des transformateurs de puissance, en particulier pour la fabrication de noyaux de transformateur à haut rendement.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a équipé cette ligne d'un système de contrôle de mouvement Siemens et d'une architecture entièrement asservie, lui permettant de prendre en charge les modes de production de cisaillement hors ligne et d'empilage direct en ligne. Les applications typiques incluent :

1. Production de noyaux de transformateurs étagés pour transformateurs de grande puissance.
2. Fabrication de tôles de moteur avec des motifs précis de trous et d'encoches.
3. Traitement de l'acier au silicium à grains orientés (CRGO) avec une perte minimale de noyau.
4. Production en grand volume de feuilles empilées avec une planéité et une qualité de bord constantes.

4. Spécifications techniques et comparaison des performances

Pour illustrer clairement les différences entre les Ligne de coupe à longueur en acier au silicium HJ-DZ-440 et une ligne de refendage typique, le tableau suivant fournit une comparaison côte à côte des paramètres critiques :

Cette comparaison montre clairement que si une ligne de refendage est un outil polyvalent pour la réduction de largeur, le Ligne de coupe à longueur en acier au silicium HJ-DZ-440 est un système spécialisé de haute précision conçu pour fournir des laminages finis prêts à être empilés sans étapes de traitement supplémentaires.

5. Utilisation des matériaux et qualité des bords

Pour les fabricants de noyaux de transformateur, l’utilisation des matériaux a un impact direct sur la rentabilité. Les lignes de refendage génèrent généralement des déchets de coupe de bord importants, car la largeur totale de plusieurs bandes étroites correspond rarement exactement à la largeur originale de la bobine. En revanche, le HJ-DZ-440 optimise les modèles de coupe grâce à sa capacité de coupe progressive, minimisant les déchets en imbriquant différentes longueurs et angles à partir d'une seule bobine.
