Qu'est-ce qu'une ligne de coupe à longueur d'acier au silicium et comment fonctionne-t-elle ?

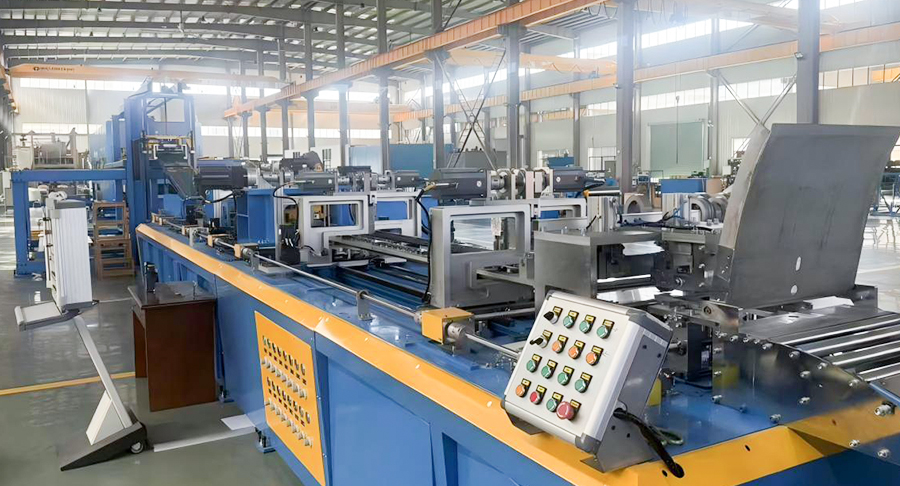

Dans l’industrie moderne de fabrication d’équipements électriques, la précision et l’efficacité sont primordiales. Au cœur de la production de transformateurs et de moteurs se trouve un équipement essentiel : le lignes de coupe à longueur en acier au silicium . Mais qu’est-ce que ce système exactement et pourquoi est-il si indispensable ? Un ligne de coupe à longueur d'acier au silicium est un système de production hautement automatisé conçu pour transformer de grandes bobines d'acier, en particulier de l'acier au silicium à grains orientés et non orientés, en tôles plates de longueurs précises et prédéterminées. Le processus consiste à dérouler l'acier, à le niveler pour éliminer toute courbure ou contrainte interne, à mesurer avec précision la longueur requise, à le cisailler proprement et enfin à empiler les tôles finies pour un traitement ultérieur en noyaux de transformateur ou en tôles de moteur.

La valeur fondamentale de ligne de coupe à longueur d'acier au siliciums réside dans leur capacité à transformer des bobines brutes et volumineuses en composants de haute précision. Contrairement aux lignes de coupe à longueur à usage général, celles conçues pour l'acier au silicium doivent tenir compte des propriétés magnétiques uniques du matériau et de sa jauge relativement fine, généralement comprise entre 0,23 mm et 0,5 mm pour les nuances à haute perméabilité. Cet équipement est fondamental pour les fabricants souhaitant produire des transformateurs à haut rendement, car même des écarts infimes dans la longueur de la feuille ou la hauteur des bavures peuvent affecter de manière significative les performances magnétiques et la perte d'énergie du noyau final. Des entreprises comme Jiangsu Jingtianxia Electric Technology Co., Ltd. ont bâti leur expertise autour de la fourniture de ces solutions sophistiquées, garantissant que les exigences spécifiques du traitement de l'acier au silicium soient satisfaites avec l'excellence de l'ingénierie.

Composants de base et flux de travail opérationnel

Pour comprendre comment un ligne de coupe à longueur d'acier au silicium fonctions, il est nécessaire d’examiner ses modules séquentiels. Une ligne typique suit une progression logique de la matière première au produit fini :

1. Déroulement et alimentation : Le processus commence par le chargement d’une lourde bobine d’acier au silicium sur un dérouleur. Cette unité supporte la bobine et alimente la bande dans la ligne à une vitesse contrôlée.
2. Nivellement et redressage : La bande passe dans une niveleuse de précision équipée de plusieurs rouleaux. Cette étape est essentielle pour éliminer le jeu de bobines (la mémoire de la courbure de la bobine) et garantir que la feuille est parfaitement plane, ce qui est essentiel pour une découpe et un empilage précis.
3. Mesure et cisaillement : La bande aplatie se déplace dans une unité de mesure, généralement un système d'alimentation à servomoteur AC qui garantit une mesure précise de la longueur. Une fois la longueur requise atteinte, une cisaille à grande vitesse (souvent une cisaille pivotante pour la production de tôles de transformateur) coupe la bande proprement.
4. Empilage et emballage : Les feuilles coupées sont transportées via un convoyeur vers une unité d'empilage. Il peut s'agir d'un empileur magnétique ou pneumatique qui aligne et empile automatiquement les feuilles en paquets soignés pour une manipulation et un traitement en aval faciles.

Lignes de classification et d'application spécifiques

Le terme ligne de coupe à longueur d'acier au siliciums englobe une variété de systèmes, chacun adapté à des applications spécifiques et à des caractéristiques de matériaux spécifiques. La classification principale est basée sur le type d'acier au silicium traité : à grains orientés (CRGO) et non orientés à grains (CRNO).

Lignes de coupe à longueur en acier au silicium CRGO

Ces lignes sont spécialement conçues pour le traitement de l'acier au silicium à grains orientés, utilisé presque exclusivement dans la production de noyaux de transformateurs de puissance. La structure des grains du matériau est alignée pour minimiser la perte de noyau dans une direction de roulement spécifique, ce qui rend une coupe et une manipulation précises primordiales pour préserver ces propriétés magnétiques. Jiangsu Jingtianxia Electric Technology Co., Ltd. propose des solutions spécialisées dans cette catégorie, intégrant des fonctionnalités d'empilage intelligentes pour améliorer l'efficacité de la production.

Principales caractéristiques des lignes CRGO :

• Coupe de haute précision avec une tolérance de longueur typique de ±0,2 mm et hauteur de bavure inférieure à 0,02 mm pour éviter les courts-circuits dans les laminages.
• Intégration d'unités d'encoche en V et de poinçonnage pour produire des formes complexes de noyaux de transformateur à étages.
• Vitesses de ligne inférieures (généralement jusqu'à 180 m/min) par rapport aux lignes à usage général, privilégiant la précision plutôt que le débit.
• Mécanismes d'empilage avancés pour maintenir l'orientation et éviter d'endommager les bords délicats.

Lignes de coupe à longueur en acier au silicium CRNO

L'acier au silicium sans grains orientés est utilisé dans les applications où le flux magnétique circule dans plusieurs directions, comme dans les moteurs électriques, les générateurs et les petits transformateurs. Le traitement de l'acier CRNO nécessite souvent de manipuler des épaisseurs légèrement plus épaisses et de donner la priorité à une production à grande vitesse pour répondre aux demandes de gros volumes de l'industrie automobile. Jiangsu Jingtianxia Electric Technology Co., Ltd. applique son solide accumulation technique à la conception de lignes qui équilibrent la vitesse avec une précision acceptable pour ces applications électriques moins exigeantes.

Principales caractéristiques des lignes CRNO :

• Souvent configuré pour des vitesses de ligne plus élevées, capables de dépasser 40 mètres par minute pour augmenter le débit.
• Capacité à gérer une plus large gamme d’épaisseurs et de largeurs, offrant plus de flexibilité dans la production.
• Systèmes de nivellement robustes pour gérer les défauts de forme potentiels courants dans une gamme plus large de qualités d'acier.

Lignes de coupe à longueur de noyau de transformateur (sous-type spécialisé)

Il s'agit d'une évolution hautement spécialisée du ligne de coupe à longueur d'acier au siliciums , conçu non seulement pour couper mais également pour transformer la feuille en formes de stratification spécifiques. Ces systèmes intègrent des cisailles pivotantes, des unités de poinçonnage et des matrices d'encochage en V en ligne. Cette intégration constitue une valeur ajoutée significative, réduisant la manipulation et les configurations multiples de machines. La capacité de couper, de poinçonner et d'encocher sur une seule ligne est une caractéristique de l'efficacité de la production moderne, un segment dans lequel des entreprises comme Jiangsu Jingtianxia Electric Technology Co., Ltd. exceller, en tirant parti de leurs connaissances techniques approfondies pour intégrer l'équipement d'empilage de carottes directement à la ligne de découpe. Cette approche est la pierre angulaire des solutions de support uniques qu'ils proposent aux clients mondiaux du secteur de l'énergie.
