A quoi sert un noyau de transformateur ?

Au cœur de tout système d’alimentation électrique se trouve un composant apparemment simple mais profondément critique : le circuit magnétique qui canalise et confine le flux électromagnétique. Lorsque les ingénieurs et les spécialistes des achats demandent « à quoi sert un noyau de transformateur ? » , la réponse s’étend bien au-delà de la physique fondamentale. Le noyaux de transformateur servent de système nerveux central de conversion de tension, permettant un transfert d'énergie efficace des enroulements primaires aux enroulements secondaires tout en minimisant les pertes parasites. Sans un chemin magnétique bien conçu, les réseaux à courant alternatif modernes souffriraient d’inefficacités prohibitives, d’un échauffement excessif et d’une régulation de tension instable. Cet article propose un examen complet et axé sur l'application de noyaux de transformateur , leurs classifications de matériaux, leurs variantes structurelles et le rôle essentiel qu'ils jouent dans les infrastructures électriques contemporaines, des sous-stations à l'échelle industrielle aux usines intelligentes.

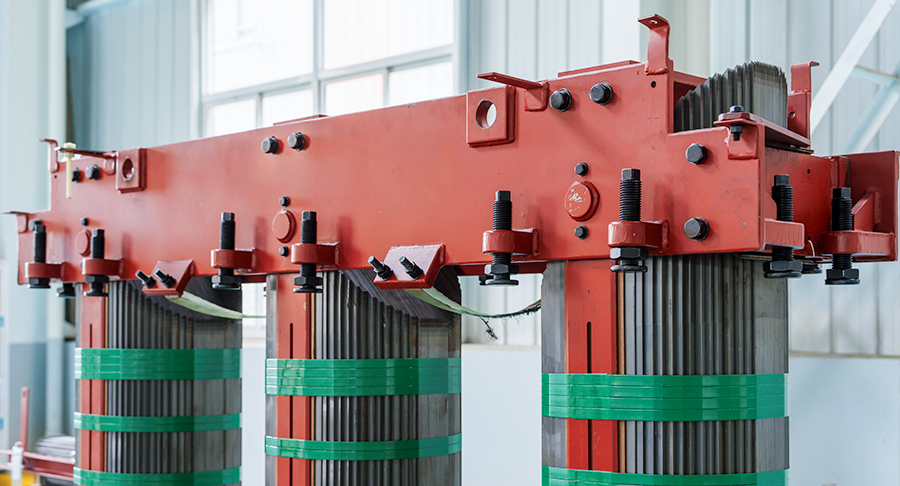

1. Noyaux de transformateur de type noyau : le cheval de bataille conventionnel

La configuration de type cœur représente l'architecture la plus largement déployée dans les applications de moyenne et grande puissance. Dans cette conception, le circuit magnétique se compose de deux branches verticales (jambes) reliées par des culasses supérieure et inférieure, les enroulements primaire et secondaire étant enroulés autour de chaque branche. L'objectif fondamental de ces noyaux de transformateur est de fournir un chemin à faible réluctance pour le flux magnétique, garantissant que la grande majorité de la force magnétomotrice générée par l'enroulement primaire est liée à l'enroulement secondaire. Noyaux de transformateur de type noyau sont généralement construits à partir de tôles d'acier au silicium à grains orientés (CRGO), qui présentent une perméabilité magnétique exceptionnelle dans le sens de laminage, réduisant directement le courant d'excitation et les pertes à vide.

D'un point de vue technique, les conceptions de type noyau offrent des avantages distincts en termes d'accessibilité aux bobinages et d'efficacité de refroidissement. Étant donné que les enroulements sont répartis sur deux membres distincts, la dissipation thermique est plus uniforme, permettant des densités de puissance plus élevées sans dépasser les limites thermiques. Les applications typiques incluent les transformateurs élévateurs dans les fermes d'énergie renouvelable, les transformateurs de distribution industrielle d'une puissance nominale de 500 kVA à 50 MVA et les transformateurs de traction pour les systèmes ferroviaires. Comparé aux alternatives de type coque, le type noyau noyaux de transformateur démontrer une capacité supérieure de tenue aux courts-circuits grâce à la distribution symétrique du flux, qui minimise les contraintes mécaniques sur les enroulements en cas de défauts.

Notre gamme complète de noyaux de transformateur couvre à la fois les géométries de type noyau standard et personnalisées, avec des épaisseurs de stratification allant de 0,23 mm à 0,35 mm pour équilibrer les performances de perte et la fabricabilité. Jiangsu Jingtianxia Electric Technology Co., Ltd. a affiné sa ligne de production de type noyau pour atteindre des facteurs d'empilement supérieurs à 97 %, garantissant que la section efficace magnétique correspond étroitement aux valeurs de conception théoriques. Avec plus de 46 talents techniques professionnels parmi son personnel, la société applique des techniques avancées de gravure laser pour réduire les pertes de raffinement de domaine, en fournissant des cœurs qui respectent ou dépassent systématiquement les normes CEI et IEEE.

Spécifications clés pour les conceptions de type noyau

• Plage de puissance typique : 500 kVA – 50 MVA
• Densité de flux : 1,5 – 1,7 T (matériau CRGO)
• Réduction des pertes à vide : 15 à 20 % inférieure à celle des noyaux laminés à chaud conventionnels
• Méthode de refroidissement : huile naturelle/air ou circulation d’huile forcée
• Préféré pour : Réseaux de distribution, parcs éoliens offshore, industrie lourde

2. Noyaux de transformateur de type coque : maximiser le confinement du flux

Contrairement à la disposition de type noyau, le type shell noyaux de transformateur entourez les enroulements avec un matériau magnétique de tous les côtés, « enfermant » efficacement les bobines dans le circuit de fer. Cette configuration comporte une branche centrale portant le flux principal, avec deux chemins de retour (branches externes) qui offrent une réluctance exceptionnellement faible. L'objectif principal reste identique : guider et concentrer le flux magnétique, mais la géométrie de type coque permet d'obtenir une réactance de fuite nettement inférieure et une meilleure régulation de tension sous de fortes charges. Ces noyaux de transformateur sont particulièrement appréciés dans les applications à courant élevé et basse tension telles que les transformateurs de four, les transformateurs redresseurs pour les usines d'électrolyse et les systèmes UPS à grande échelle.

L'intégrité structurelle des conceptions de type coque permet une plus grande résistance mécanique, ce qui les rend adaptées aux installations où les forces de court-circuit sont extrêmes. De plus, comme le flux se divise symétriquement entre les deux membres externes, le déséquilibre magnétique net est minimisé, réduisant ainsi le bruit audible et les pertes parasites dans les structures métalliques adjacentes. Cependant, cette performance se fait au prix d’une consommation accrue de matériaux et d’un empilement de stratification plus complexe, ce qui augmente les dépenses globales de fabrication. Pour les applications critiques où la fiabilité et la stabilité de tension sont primordiales, de type coque noyaux de transformateur restent le choix préféré malgré l’investissement initial plus élevé.

Jiangsu Jingtianxia Electric Technology Co., Ltd. relève ces défis de fabrication grâce à son équipement d'empilage automatisé exclusif et à ses systèmes de découpe de précision. La production de noyaux de type coque de l'entreprise utilise des joints à recouvrement étagé et des coins en onglet pour réduire la réticence des joints, ce qui permet d'obtenir des pertes de noyau de 8 à 12 % inférieures à celles des constructions à recouvrement bout à bout conventionnelles. En intégrant des systèmes d'entreposage d'atelier intelligents avec une surveillance de la qualité en temps réel, Jiangsu Jingtianxia garantit que chaque noyau de type coque quitte l'usine avec une perméabilité et une tolérance mécanique constantes, aidant ainsi des clients mondiaux dans des secteurs allant de la fonte d'aluminium à l'alimentation de secours des centres de données.

Caractéristiques distinctives des noyaux de type coque

1. Résistance supérieure aux courts-circuits grâce au support d'enroulement entièrement fermé
2. Réactance de fuite inférieure (généralement 5 à 8 % contre 10 à 15 % pour le type à noyau)
3. Champs magnétiques parasites réduits, permettant un espacement plus étroit entre les phases
4. Coût des matériaux plus élevé mais durée de vie plus longue dans des environnements d'exploitation difficiles
5. Couramment spécifié pour les processus électrochimiques et les entraînements de traction lourds

3. Noyaux de transformateur en métal amorphe : la frontière de l'efficacité de nouvelle génération

Les alliages métalliques amorphes, souvent appelés verres métalliques, représentent un changement de paradigme dans l'ingénierie des matériaux magnétiques. Contrairement aux aciers au silicium cristallin conventionnels, ces noyaux de transformateur sont produits par solidification rapide (trempe) à partir de l'état fondu, ce qui donne une structure atomique non cristalline qui présente une coercivité extrêmement faible et une magnétostriction pratiquement nulle. L'objectif principal de l'utilisation de métal amorphe pour noyaux de transformateur est de réduire considérablement les pertes à vide, généralement de 60 à 70 % par rapport aux aciers CRGO haut de gamme, tout en maintenant des niveaux de densité de flux comparables (environ 1,35 à 1,45 T). Cela rend les noyaux amorphes particulièrement attrayants pour les transformateurs de distribution fonctionnant dans des conditions de faible charge pendant de longues périodes, comme dans les réseaux résidentiels et les projets d'électrification rurale.

Du point de vue de la fabrication, le métal amorphe présente des défis uniques : le matériau est extrêmement fin (environ 0,025 mm) et notoirement cassant, nécessitant un équipement de découpe et d'empilage spécialisé pour éviter les microfractures qui dégradent les performances magnétiques. De plus, la densité de flux de saturation est inférieure à celle du CRGO, ce qui nécessite des sections de noyau plus grandes pour la même puissance nominale. Malgré ces inconvénients, les économies réalisées sur le coût du cycle de vie grâce à la réduction des pertes d’énergie dépassent souvent la prime initiale, en particulier dans les régions où les tarifs de l’électricité sont élevés ou où les obligations de réduction des émissions de carbone sont strictes. Avancé noyaux de transformateur fabriqués à partir d'alliages amorphes sont de plus en plus spécifiés pour les projets de construction écologiques, les centres de recharge de véhicules électriques et les micro-réseaux intelligents où chaque wattheure compte.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a développé des lignes de traitement dédiées aux noyaux métalliques amorphes, intégrant des protocoles de cisaillement et de recuit à faible contrainte qui préservent les propriétés magnétiques uniques du matériau. L'équipe technique de l'entreprise, composée de plus de 46 spécialistes en R&D, collabore avec des scientifiques des matériaux pour optimiser la géométrie du noyau afin de minimiser les pertes de joints, atteignant ainsi des rendements à pleine charge supérieurs à 99,2 % dans les unités prototypes. En combinant la technologie de base amorphe avec des machines de découpe transversale intelligentes et une logistique automatisée, Jiangsu Jingtianxia propose une solution clé en main qui relie la conception à haute efficacité avec la production à l'échelle industrielle, au service des clients qui exigent à la fois la responsabilité environnementale et l'excellence opérationnelle.

Avantages d'application des noyaux amorphes

• Réduction des pertes à vide : jusqu'à 70 % par rapport au CRGO conventionnel
• Idéal pour les profils de chargement cycliques (par exemple, veille nocturne, fonctionnement intermittent)
• Température de fonctionnement plus basse grâce à une production de chaleur réduite
• Durée de vie prolongée du transformateur (vieillissement thermique réduit de l’isolation)
• Préféré par les services publics poursuivant des objectifs de carboneutralité nette

Matrice de performances comparative

4. Noyaux de joints étagés et à onglet : ingénierie de précision pour minimiser les pertes

Au-delà de la classification macroscopique des formes et des matériaux du noyau, la géométrie interne des joints joue un rôle décisif dans la détermination des performances globales du noyau. Les joints à recouvrement, également appelés joints décalés ou entrelacés, disposent des couches de stratification successives avec des chevauchements décalés, répartissant efficacement la réticence de l'entrefer sur plusieurs interfaces. Cette technique réduit la saturation localisée du flux qui se produit au niveau des joints bout à bout conventionnels, réduisant ainsi à la fois les pertes à vide et le courant magnétisant. Les joints à onglet, quant à eux, utilisent des coupes angulaires de précision (généralement à 45 degrés) aux intersections des coins de l'étrier et des membres, alignant la direction de laminage de l'acier à grain orienté avec le chemin du flux pour minimiser la réticence à chaque courbure. Avancé noyaux de transformateur intégrer à la fois des fonctionnalités à recouvrement étagé et à onglet pour obtenir des réductions de perte de 10 à 15 % par rapport aux assemblages simples à recouvrement bout à bout.

La précision de fabrication requise pour ces types de joints exige des machines de découpe transversale haut de gamme avec un positionnement de lame contrôlé par CNC et une mesure d'épaisseur en temps réel. Jiangsu Jingtianxia Electric Technology Co., Ltd. a investi massivement dans un équipement automatisé d'empilage de noyaux qui maintient un alignement au niveau du micron sur des centaines de couches de stratification, garantissant une répartition cohérente de l'entrefer et des performances électromagnétiques reproductibles. Les noyaux étagés de la société sont largement déployés dans les transformateurs de distribution à haut rendement fournis aux services publics européens et nord-américains, où des réglementations strictes en matière d'éco-conception imposent des limites maximales de perte. En combinant la coupe d'angles en onglet avec l'empilage automatisé, Jiangsu Jingtianxia atteint un facteur d'empilement de 97,5 % pour les noyaux CRGO, ce qui se traduit par des économies d'énergie tangibles sur la durée de vie de 30 ans du transformateur.

De plus, le système d'entreposage intelligent de l'atelier de l'entreprise suit chaque lot de laminage tout au long de la chaîne de production, depuis le refendage et la découpe jusqu'au recuit et à l'inspection finale, garantissant une traçabilité complète et le respect des plans de qualité spécifiques au client. Cette intégration verticale, soutenue par des lignes de production logistiques automatisées, permet à Jiangsu Jingtianxia d'offrir un prototypage rapide et des délais de livraison courts pour les géométries de base personnalisées, un avantage essentiel pour les projets avec des calendriers de construction serrés.

Foire aux questions

Q1 : Quelle est la principale différence entre les noyaux de transformateur de type noyau et de type coque ?

La principale distinction réside dans la disposition enroulement-noyau. En type noyau noyaux de transformateur , les enroulements entourent les membres magnétiques, alors que dans les conceptions de type coque, le circuit magnétique entoure les enroulements sur plusieurs côtés. Le type à noyau offre un meilleur refroidissement et un coût inférieur, tandis que le type à coque offre une réactance de fuite plus faible et une résistance supérieure aux courts-circuits pour les applications à courant élevé.

Q2 : Comment les noyaux de transformateur en métal amorphe réduisent-ils les pertes d'énergie par rapport aux noyaux CRGO conventionnels ?

Les alliages amorphes n'ont pas de structure de grain cristallin, ce qui élimine pratiquement l'anisotropie magnétique et réduit les pertes par hystérésis de 60 à 70 %. De plus, leur résistivité électrique plus élevée (environ trois fois celle du CRGO) minimise les pertes par courants de Foucault, ce qui en fait l'option la plus économe en énergie pour les transformateurs de distribution avec de faibles facteurs de charge.

Q3 : Quel rôle Jiangsu Jingtianxia Electric Technology Co., Ltd. joue-t-elle dans la chaîne d'approvisionnement des noyaux de transformateur ?

Jiangsu Jingtianxia est un fabricant verticalement intégré qui conçoit, produit et fournit des produits de précision noyaux de transformateur dans toutes les grandes catégories. La société associe plus de 46 experts techniques à des systèmes automatisés d'empilage, de découpe et d'entreposage pour offrir des solutions complètes, des noyaux à recouvrement CRGO aux assemblages métalliques amorphes, soutenues par un contrôle qualité rigoureux et un support logistique mondial.

Q4 : Pourquoi la conception des joints (à recouvrement ou en onglet) est-elle essentielle pour les performances du noyau du transformateur ?

La géométrie des articulations affecte directement la réluctance magnétique aux interfaces culasse-membre. Les joints à recouvrement et à onglet réduisent la saturation localisée et les franges de flux, ce qui réduit les pertes à vide et le courant magnétisant de 10 à 15 %. Pour les transformateurs à haut rendement, ces conceptions de joints de précision sont essentielles pour respecter les réglementations énergétiques strictes et réaliser des économies à long terme.
