À quoi sert une machine de découpe transversale de noyaux dans l’industrie des transformateurs ?

Dans l’écosystème moderne de fabrication de transformateurs, la précision et l’efficacité ne sont pas simplement des objectifs opérationnels mais aussi des exigences fondamentales en matière de fiabilité des produits et de contrôle des coûts. Au cœur de cet environnement axé sur la précision se trouve le machines de découpe transversale de noyau , une catégorie d'équipements spécialisés conçus pour traiter les tôles d'acier au silicium aux dimensions exactes requises pour le laminage du noyau du transformateur. Contrairement aux lignes de cisaillage ou de refendage à usage général, ces machines sont conçues pour gérer les propriétés physiques uniques des aciers électriques à grains orientés, garantissant ainsi une formation minimale de bavures, des coupes angulaires exactes et des facteurs d'empilement cohérents. Cet article fournit un examen technique complet de la façon dont machines de découpe transversale de noyau fonction au sein de l’industrie des transformateurs, leurs principales classifications et le rôle essentiel qu’ils jouent dans les flux de travail de fabrication intelligents modernes.

Le noyau du transformateur, généralement construit à partir de couches empilées de fines aciers au silicium, détermine l'efficacité magnétique de l'unité, les pertes à vide et les performances thermiques globales. Tout écart dans la longueur de coupe, l’équerrage ou la qualité des bords se traduit directement par une augmentation des pertes par courants de Foucault ou du bruit audible. Par conséquent, machines de découpe transversale de noyau ne sont pas des cisailles autonomes mais des systèmes intégrés intégrant des mécanismes d'alimentation, des unités de redressage, des encodeurs de mesure de précision et des stations de poinçonnage ou d'encochage à grande vitesse. Pour apprécier toute leur utilité, il est essentiel d’examiner les trois principales catégories de produits qui dominent le marché actuel : lignes de découpe modulaires à grande vitesse , cisailles transversales CNC de précision , et systèmes intégrés d'empilage et de découpe . Chaque catégorie répond à des échelles de production, des qualités de matériaux et des exigences d'automatisation distinctes, offrant aux fabricants une approche sur mesure de la fabrication de base.

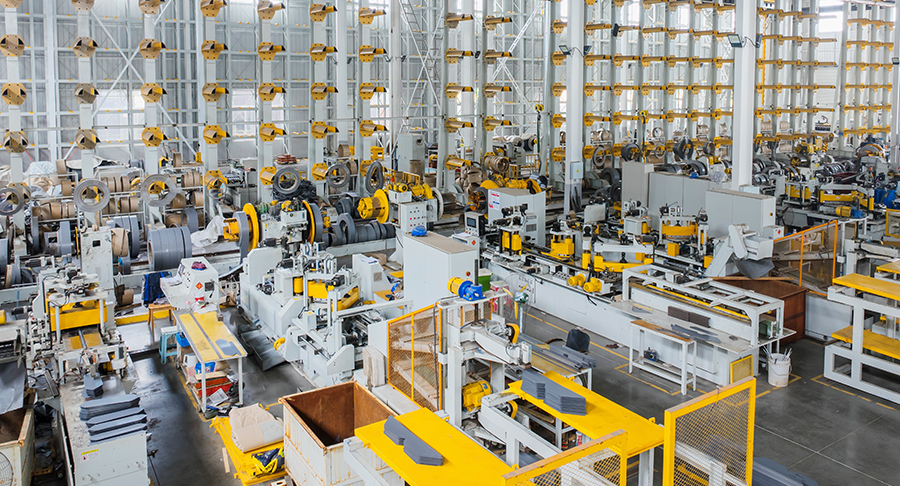

1. Lignes de découpe modulaires à grande vitesse

La première grande classification englobe lignes de découpe modulaires à grande vitesse , conçus pour les opérations continues à haut débit typiques des producteurs de transformateurs à grande échelle. Ces machines de découpe transversale de noyau fonctionnent à des vitesses de ligne supérieures à 120 mètres par minute, intégrant des rouleaux d'alimentation servocommandés et des algorithmes de compensation de longueur en temps réel. La caractéristique déterminante de cette catégorie est son architecture modulaire : la ligne peut être étendue avec des unités de poinçonnage supplémentaires, des stations d'encochage en V ou même des convoyeurs d'empilage automatiques sans remplacer le châssis de base. Pour les fabricants produisant des transformateurs de distribution en grandes quantités, cette modularité offre une voie claire pour les mises à niveau de capacité tout en protégeant l'investissement initial.

Sur le plan fonctionnel, une ligne modulaire à grande vitesse commence par un dérouleur qui gère des bobines jusqu'à 25 tonnes, suivi d'un niveleur de précision qui enlève l'ensemble de bobines. La station de coupe utilise une cisaille rotative ou une lame guillotine entraînée par un moteur AC à couple élevé, permettant d'obtenir des longueurs de coupe avec des tolérances de ±0,05 mm. Les modèles avancés intègrent une détection optique des bords pour compenser l'errance du matériau, garantissant ainsi que la coupe transversale reste parfaitement perpendiculaire à la direction de laminage. Cette catégorie excelle dans le traitement des aciers au silicium de qualité standard M4 et M5, couramment utilisés dans les transformateurs immergés dans l'huile d'une puissance allant jusqu'à 10 MVA. Le principal différenciateur est la capacité à maintenir une qualité constante à des vitesses élevées tout en permettant un changement rapide entre différentes conceptions de noyau, généralement en 15 minutes.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a développé une ligne modulaire à grande vitesse exclusive qui intègre une surveillance de l'épaisseur en temps réel et un réglage adaptatif du jeu de la lame, répondant ainsi à l'un des défis les plus persistants de la coupe à grande vitesse : la croissance des bavures sur des séries de production prolongées. Avec plus de 46 spécialistes techniques internes, l'entreprise a affiné ses algorithmes de contrôle d'alimentation pour réduire l'écart de longueur de 40 % par rapport aux systèmes conventionnels. Cette solution est particulièrement appréciée par les clients produisant des noyaux en alliages amorphes, où même des imperfections mineures des bords peuvent entraîner d'importantes difficultés d'assemblage.

• Vitesse de coupe maximale : 150 m/min avec amortissement actif des vibrations.
• Capacité de poinçonnage intégrée : jusqu'à 4 encoches par cycle avec profondeur programmable.
• Collecte automatique des déchets et coupe des bords pour un fonctionnement continu.
• Interface de diagnostic à distance compatible avec les systèmes MES d'usine.

Par rapport aux autres catégories, la ligne modulaire à grande vitesse offre le coût par pièce le plus bas pour les longues séries de production, mais nécessite une plus grande empreinte au sol et une formation des opérateurs plus sophistiquée. Il s’agit du choix privilégié pour les usines de transformation dédiées disposant d’un portefeuille de produits stable.

2. Cisailles transversales CNC de précision

La deuxième catégorie comprend cisailles transversales CNC de précision , qui privilégient la précision et la flexibilité plutôt que le débit brut. Ces machines de découpe transversale de noyau sont généralement utilisés dans des environnements d'atelier ou pour le développement de prototypes, où les longueurs de coupe varient fréquemment et les qualités de matériaux vont de l'acier au silicium standard aux alliages ultra-fins à haute perméabilité. Contrairement aux lignes modulaires, les cisailles de précision utilisent une construction rigide en C et un système d'actionnement de lame hydromécanique qui offre une coupe nette et perpendiculaire avec une déviation minimale de la lame, atteignant des tolérances aussi serrées que ±0,02 mm sur une largeur de 1 000 mm.

Le flux de travail opérationnel d'une cisaille de précision comprend un alimentateur à rouleaux servomoteur avec encodeurs absolus, une butée arrière programmable pour le réglage de la longueur et un panneau de commande numérique qui stocke jusqu'à 500 programmes de coupe. Une caractéristique technique distinctive est la coupe adaptative à la volée capacité, où la cisaille initie la coupe alors que le matériau est encore en mouvement, réduisant ainsi le temps de cycle sans compromettre la précision. Cela rend cette catégorie idéale pour la production de noyaux à recouvrement et de joints entrelacés, où chaque stratification nécessite des dimensions légèrement différentes pour obtenir une distribution optimale du flux magnétique. Les machines prennent également en charge les coupes d'onglet jusqu'à 45 degrés, élargissant ainsi leur application aux transformateurs à noyau bobiné.

Les scénarios d'application typiques incluent les ateliers de réparation et de maintenance, les laboratoires de recherche et les fabricants en petites séries de transformateurs spéciaux pour les applications ferroviaires ou marines. L'avantage de différenciation réside dans la capacité à traiter des matériaux fragiles, tels que les aciers à haute induction de 0,18 mm d'épaisseur, sans générer de fissures sur les bords ni de délaminage, un problème qui touche souvent les cisailles rotatives à grande vitesse. De plus, l'interface CNC permet une intégration transparente avec les systèmes de CAO, permettant l'importation directe de modèles de découpe à partir du logiciel de conception de base.

Jiangsu Jingtianxia Electric Technology Co., Ltd. propose une variante de cisaillement de précision équipée d'un module d'inspection des bords au laser qui rejette toute feuille présentant des micro-bavures supérieures à 0,03 mm, garantissant ainsi que seules les laminations sans défaut sont acheminées vers la station d'empilage. Cette capacité s'aligne sur le portefeuille plus large de l'entreprise, qui comprend des équipements d'empilage intelligents et un entreposage automatisé, créant ainsi un système d'assurance qualité en boucle fermée. La catégorie des cisailles de précision, bien que plus lente que les lignes modulaires, offre une finition de surface supérieure et est souvent déployée comme machine complémentaire pour les commandes à faible volume et à forte diversité.

1. Définissez la longueur de coupe cible et l’angle d’onglet via l’IHM à écran tactile.
2. Chargez la bobine et lancez le cycle de redressage automatique.
3. Effectuez un essai de coupe et vérifiez les dimensions à l’aide du comparateur optique intégré.
4. Commencer la production ; le système ajuste automatiquement la compensation d'alimentation en fonction du retour d'information en temps réel de l'encodeur.

En termes de rapport coût-bénéfice, les cisailles CNC de précision nécessitent un investissement initial plus élevé par unité de production mais offrent une flexibilité inégalée, ce qui les rend indispensables pour les fabricants de transformateurs qui répondent aux diverses spécifications des clients.

3. Systèmes intégrés d'empilage et de découpe

La troisième catégorie, la plus avancée technologiquement, est celle des système intégré d'empilage et de découpe , qui combine la découpe transversale et l'empilage robotisé en un seul processus continu. Ces machines de découpe transversale de noyau ne sont pas de simples outils de coupe, mais des cellules de travail complètes qui transforment le stock de bobines en paquets de noyaux prêts à assembler. Le système comprend un module de coupe en amont - généralement une cisaille de précision ou un coupeur rotatif à grande vitesse - suivi d'un convoyeur qui alimente les laminages coupés vers un robot à portique multi-axes ou une unité de prélèvement et de placement de type delta. Le robot dispose chaque stratification selon une séquence d'empilage prédéfinie, en appliquant une pression d'adhésif ou de verrouillage selon les besoins.

L'innovation technique de base est la contrôle d'enregistrement en temps réel , où le module de découpe et le robot d'empilage partagent un système de coordonnées commun dérivé de capteurs de bord et de caméras de vision. Cela garantit que chaque couche est empilée avec une précision angulaire supérieure à 0,01°, ce qui est essentiel pour réduire la perte de noyau dans les transformateurs à haut rendement (IE4 et supérieurs). Le système comprend également une station de pesée intégrée qui calcule le facteur d'empilement par couche, fournissant ainsi un retour d'information immédiat pour l'ajustement du processus. Cette catégorie est principalement utilisée pour les gros transformateurs de puissance (au-dessus de 50 MVA) et pour les transformateurs de traction où le poids et la symétrie du noyau affectent directement les performances dynamiques.

Par rapport à la découpe autonome et à l'empilage manuel, le système intégré réduit la dépendance en main-d'œuvre jusqu'à 70 % et élimine les dommages induits par la manipulation, ce qui est particulièrement bénéfique pour les matériaux de faible épaisseur (0,15 mm). Cependant, la complexité du système nécessite un logiciel sophistiqué pour la génération de modèles, le séquençage des couches et la prévention des collisions. Cela nécessite également un niveau plus élevé de maintenance prédictive en raison du fonctionnement synchronisé des sous-systèmes mécaniques, pneumatiques et de vision.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a déployé ses systèmes intégrés d'empilage et de découpe dans plusieurs usines de transformateurs de niveau 1 à travers l'Asie, obtenant ainsi une réduction documentée de 25 % du temps de cycle d'assemblage du noyau. Les algorithmes d'empilage exclusifs de l'entreprise, développés par son équipe de 46 talents techniques professionnels, tiennent compte des variations de déformation et d'épaisseur des matériaux, ajustant de manière dynamique la force de ramassage et l'angle de placement du robot. Cette solution fait partie du portefeuille intelligent unique de l'entreprise, qui comprend également des lignes logistiques automatisées et des systèmes d'entrepôt, soulignant son engagement en faveur de solutions de fabrication numérique de bout en bout pour le secteur de l'énergie.

Grâce à ce cadre en trois catégories, il devient évident que la sélection des machines de découpe transversale de noyau dépend de l’équilibre entre le volume de production, la diversité des matériaux et le niveau d’intégration avec l’assemblage en aval. Jiangsu Jingtianxia Electric Technology Co., Ltd. répond à cette diversité en proposant les trois configurations, soutenues par un solide réseau de service après-vente et des conseils en optimisation des processus. La compréhension approfondie de la physique du noyau de l'entreprise, combinée à sa fabrication interne de composants mécaniques clés, lui permet d'adapter les paramètres de chaque machine à la nuance d'acier magnétique spécifique et à la géométrie du noyau requise par le client. Que la priorité soit un débit maximal, une précision ultime ou une automatisation complète, l'industrie moderne des transformateurs s'appuie sur ces systèmes de découpe spécialisés pour maintenir sa compétitivité sur un marché mondial de plus en plus axé sur l'efficacité.

Foire aux questions

Q1 : Quelle est la principale différence entre une ligne modulaire à grande vitesse et une cisaille CNC de précision ?

La ligne modulaire à grande vitesse donne la priorité au débit et est conçue pour une production continue et en grand volume de tôles à noyau standard, atteignant généralement des vitesses supérieures à 120 m/min avec une tolérance modérée (±0,05 mm). En revanche, la cisaille CNC de précision se concentre sur la précision et la flexibilité, offrant des tolérances plus strictes (± 0,02 mm) et des temps de changement plus rapides, ce qui la rend adaptée aux travaux utilisant des matériaux mixtes et aux petites séries. La ligne modulaire est plus rentable pour la production de masse, tandis que la cisaille offre une qualité de bord supérieure pour les conceptions magnétiques exigeantes.

Q2 : Comment les systèmes intégrés d’empilage et de découpe améliorent-ils la qualité des noyaux par rapport aux processus séparés ?

Les systèmes intégrés éliminent la manipulation manuelle entre la découpe et l'empilage, réduisant ainsi le risque d'endommagement des bords, de désalignement et de contamination. Ils permettent également un retour d'information en temps réel, garantissant que chaque stratification est placée avec une précision angulaire supérieure à 0,01°. Cela réduit directement la perte de noyau et améliore l'efficacité du transformateur. De plus, le système rejette automatiquement les laminages hors tolérance, empêchant ainsi les couches défectueuses de pénétrer dans le paquet central.

Q3 : Quel type de machines de découpe transversale de noyau Jiangsu Jingtianxia Electric Technology Co., Ltd. est-elle spécialisée dans ces domaines ?

Jiangsu Jingtianxia Electric Technology Co., Ltd. fabrique et intègre les trois grandes catégories : lignes modulaires à grande vitesse, cisailles CNC de précision et systèmes d'empilage intégrés. La société propose également des solutions personnalisées pour les matériaux de base amorphes et nanocristallins. Avec plus de 46 experts techniques, l'entreprise se concentre sur les algorithmes de contrôle intelligents et les fonctionnalités de maintenance prédictive, offrant une suite complète allant des machines individuelles aux ateliers de fabrication de base entièrement automatisés.

Q4 : Une cisaille CNC de précision peut-elle gérer des coupes d’onglet pour les noyaux de transformateur à recouvrement ?

Oui, la plupart des cisailles CNC de précision sont équipées d'une capacité de coupe d'onglet programmable, permettant des angles de 0° à 45° avec une répétabilité élevée. Cette fonctionnalité est essentielle pour produire des joints à recouvrement et entrelacés, qui minimisent les fuites de flux et réduisent le bruit dans les grands transformateurs de puissance. Le cadre rigide de la cisaille et la butée arrière servocommandée garantissent que la longueur et l'angle restent dans la tolérance spécifiée sur des milliers de cycles.
