Comment fonctionne un système d’empilage de base ?

Dans la fabrication d’équipements électriques modernes, la précision et l’efficacité de la production de transformateurs et de noyaux de moteurs déterminent directement les performances, la fiabilité et la rentabilité des produits finaux. Au cœur de ce processus de production se trouve le lignes d'empilage et d'assemblage de noyaux , une intégration sophistiquée de systèmes de manutention mécanique, d'inspection optique et de contrôle automatisé. Cet article fournit une explication technique complète du fonctionnement d'un système d'empilage de noyaux, en décomposant ses principes fondamentaux, ses modules d'équipement clés et le rôle essentiel qu'il joue dans la fabrication industrielle à grande échelle.

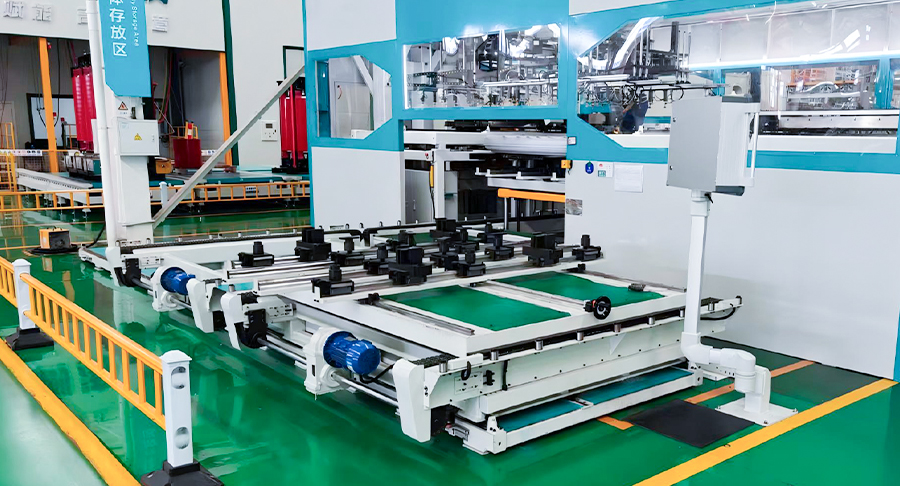

1. Principes fondamentaux de l'empilement de base

A lignes d'empilage et d'assemblage de noyaux Le système est conçu pour transformer des feuilles minces individuelles d'acier électrique, communément appelées laminages, en un noyau laminé solide et dimensionnellement précis. Le défi fondamental est que chaque stratification doit être empilée dans une séquence et une orientation précises pour minimiser les pertes par courants de Foucault et garantir l’uniformité du flux magnétique. Le système commence généralement par un lignes d'empilage et d'assemblage de noyaux unité d'alimentation qui reçoit des laminages prédécoupés ou refendus d'une machine de découpe transversale. Ces laminages sont ensuite transportés vers une station d'empilage où des bras robotisés ou des unités de prélèvement et de placement servocommandées manipulent chaque feuille.

Le cycle de travail d'un système typique peut être décomposé en quatre phases séquentielles : alimentation, détection d'orientation, empilement et consolidation. Pendant la phase d'alimentation, les laminages sont séparés et alignés à l'aide d'alimentateurs vibrants ou de bandes transporteuses. Lors de la phase de détection de l'orientation, des capteurs optiques ou des caméras de vision industrielle identifient le côté des bavures, les positions des encoches et tout défaut de surface. La phase d'empilage implique le placement précis de chaque stratification sur une pile croissante, souvent à l'aide de pinces à vide pour éviter de rayer le matériau. Enfin, la phase de consolidation utilise le soudage, l'emboîtement ou le collage pour fixer la pile en une seule unité rigide. L’ensemble de ce flux de travail est orchestré par un contrôleur logique programmable (PLC) qui synchronise toutes les pièces mobiles avec une précision au micron près.

2. Modules d'équipement de base et leurs fonctions

Pour comprendre comment fonctionne un système d'empilage de noyaux , il est essentiel d’examiner ses principaux modules. Chaque module apporte une fonction spécifique et leur intégration transparente définit les performances globales du système. Vous trouverez ci-dessous une ventilation des quatre modules principaux trouvés dans les systèmes modernes. lignes d'empilage et d'assemblage de noyaux :

• Module d'alimentation et de singularisation : Cette unité reçoit des laminages en vrac provenant de magasins ou de bandes transporteuses. Il utilise des souffleurs d'air et des séparateurs mécaniques pour garantir qu'un seul laminage à la fois entre dans la zone d'empilage. Les vitesses d'alimentation à grande vitesse peuvent atteindre jusqu'à 60 pièces par minute, en fonction de l'épaisseur et de la taille du laminage.
• Module Vision et Inspection : Equipé de caméras haute résolution et d'un rétroéclairage, ce module vérifie chaque stratification pour les tolérances dimensionnelles, la hauteur des bavures et la planéité de la surface. Tout laminage qui échoue à l'inspection est automatiquement rejeté dans un bac séparé, empêchant ainsi les défauts de se propager dans le noyau final.
• Module d'empilage et de positionnement : C'est le cœur du système. Un portique servomoteur ou un robot SCARA prélève chaque stratification inspectée et la place sur un dispositif d'empilage. Le luminaire comprend souvent des broches de guidage qui correspondent aux trous des tôles, garantissant ainsi l'alignement en rotation. Pour les noyaux de transformateur à plusieurs pattes, le système peut empiler chaque patte séparément avant de les joindre.
• Module de consolidation et d'éjection : Une fois la hauteur d'empilement cible (mesurée par nombre de couches ou capteur optique de hauteur) atteinte, le module applique l'une des trois méthodes de consolidation suivantes : soudage TIG en plusieurs points, verrouillage mécanique à l'aide de marques de poinçonnage ou durcissement de l'adhésif avec collage UV ou thermique. Le noyau fini est ensuite éjecté sur un convoyeur de sortie pour un traitement ultérieur ou un emballage.

La coordination entre ces modules est essentielle. Par exemple, si le module de vision détecte un laminage mal aligné, le module d'empilage doit ajuster sa trajectoire de placement en temps réel. Des fabricants leaders comme Jiangsu Jingtianxia Electric Technology Co., Ltd. ont développé des algorithmes logiciels propriétaires qui permettent un tel contrôle adaptatif, ce qui rend leur lignes d'empilage et d'assemblage de noyaux particulièrement robuste pour les environnements de production à forte mixité et à faible volume.

3. Classification des systèmes d'empilage de base

Basé sur la configuration et l'application, lignes d'empilage et d'assemblage de noyaux peut être divisé en trois grandes catégories. Chaque catégorie répond à des exigences de production distinctes, de la production de masse à grande vitesse au prototypage flexible. Les sous-sections suivantes fournissent une analyse approfondie de chaque type.

3.1 Systèmes d'empilage intégrés en ligne

Les systèmes intégrés en ligne sont directement connectés à la ligne de refendage ou de découpe transversale en amont. Dès que les lamelles sont coupées, elles sont immédiatement introduites dans l'unité d'empilage sans stockage intermédiaire. Cette conception minimise la manipulation des matériaux et réduit le risque de dommages aux bords. La caractéristique déterminante des systèmes en ligne est leur vitesse de synchronisation : ils fonctionnent au même rythme de cycle que la machine de découpe, généralement entre 40 et 80 coups par minute. Leurs caractéristiques techniques incluent un empilage à double tête pour le placement simultané de deux laminages, une surveillance de l'épaisseur en temps réel à l'aide de capteurs laser et un changement automatique d'outillage pour différentes largeurs de noyau.

Les applications typiques des systèmes en ligne sont la production à grande échelle de noyaux de transformateurs de distribution et de stators de moteurs de véhicules électriques, où une qualité constante et un débit élevé sont primordiaux. Le principal avantage par rapport aux systèmes hors ligne est l'élimination du stockage tampon, ce qui permet d'économiser de l'espace au sol et de réduire les stocks de travaux en cours. De plus, les systèmes en ligne peuvent détecter immédiatement les défauts de coupe, permettant ainsi un retour instantané à l'unité de coupe. Jiangsu Jingtianxia Electric Technology Co., Ltd. propose des solutions en ligne qui intègrent des interfaces d'entreposage d'atelier intelligentes, permettant un échange de données transparent avec les systèmes de planification des ressources de l'entreprise (ERP). Cette intégration garantit que chaque lot de noyaux est traçable depuis la matière première jusqu'au produit fini.

3.2 Systèmes d'empilage autonomes hors ligne

Les systèmes autonomes hors ligne fonctionnent indépendamment du processus de découpe. Les laminages sont d'abord découpés, empilés dans des magasins, puis transportés vers la station d'empilage. Ce découplage permet aux planificateurs de production de faire fonctionner la ligne de découpe avec une efficacité maximale tandis que la ligne d'empilage gère différents types de mandrins en parallèle. L'approche hors ligne est particulièrement adaptée aux environnements d'atelier où la taille des commandes est petite mais varie considérablement en termes de géométrie de base. Un composant essentiel des systèmes hors ligne est le changeur automatique de magasin, qui peut contenir jusqu'à 12 types de plastification différents et basculer entre eux en quelques minutes.

Technologiquement, les systèmes hors ligne intègrent souvent des systèmes de vision plus avancés car les laminages peuvent avoir été stockés pendant des heures ou des jours, accumulant de la poussière ou une oxydation mineure. Le module de vision dans les systèmes hors ligne comprend donc des brosses de nettoyage et des éliminateurs d'électricité statique supplémentaires. Les méthodes de consolidation sont similaires aux systèmes en ligne, mais les systèmes hors ligne utilisent fréquemment le collage plutôt que le soudage, car l'adhésif permet une meilleure répartition des contraintes dans les noyaux présentant des géométries complexes en escalier. Pour les fabricants souhaitant abandonner l’empilage manuel, les systèmes autonomes hors ligne offrent un investissement initial inférieur et une intégration plus facile avec les équipements de manutention existants. Jiangsu Jingtianxia Electric Technology Co., Ltd. fournit des plates-formes hors ligne modulaires qui peuvent être configurées avec un fonctionnement à pile unique ou à double pile, offrant ainsi aux clients la flexibilité d'adapter leur production à mesure que la demande augmente.

3.3 Systèmes d'empilage à tourelle rotative

Les systèmes à tourelle rotative représentent la dernière avancée en matière lignes d'empilage et d'assemblage de noyaux technologie. Au lieu d'un seul dispositif d'empilage fixe, ces systèmes utilisent une tourelle rotative pouvant contenir plusieurs palettes empilables. Pendant qu'une palette est remplie de laminages, une autre palette subit une consolidation et une éjection, et une troisième palette est en cours de préparation pour le lot suivant. Ce traitement parallèle réduit considérablement les temps d'inactivité et augmente le débit global jusqu'à 40 % par rapport aux conceptions à station unique.

Le mécanisme de la tourelle est entraîné par un moteur couple à entraînement direct qui offre une rotation exceptionnellement douce et un positionnement angulaire précis. Chaque palette est équipée de son propre jeu de broches de guidage et de mécanismes de serrage, permettant au système de basculer entre différentes tailles de noyau sans intervention manuelle. Les systèmes à tourelle rotative sont idéaux pour la production en grand volume de noyaux standardisés, tels que ceux utilisés dans les petits transformateurs de distribution et les inducteurs. Leur encombrement réduit les rend également attrayants pour les usines disposant d’une surface au sol limitée. Jiangsu Jingtianxia Electric Technology Co., Ltd. a déployé avec succès des systèmes de tourelles rotatives sur plusieurs sites clients, atteignant des taux de défauts inférieurs à 0,2 % et une efficacité globale des équipements (OEE) supérieure à 85 %.

Pour résumer les étapes opérationnelles dans les trois types de systèmes, la liste ordonnée suivante décrit la procédure générique pour un cycle d'empilement typique :

1. Chargement du matériel : Les laminages sont chargés dans le magasin d'alimentation ou directement alimentés depuis la ligne de découpe.
2. Singulation et orientation : Chaque stratification est séparée, alignée et son côté bavure est détecté par vision.
3. Emplacement : Le robot ou le portique prélève le laminage et le place sur la palette d'empilage avec une précision au micron près.
4. Comptage des couches et vérification de la hauteur : Le système compte chaque couche et vérifie la hauteur croissante de la pile par rapport à la cible.
5. Consolidation : Une fois l’objectif atteint, le système soude, verrouille ou lie la pile en un noyau solide.
6. Éjection et transport : Le noyau fini est éjecté sur un convoyeur pour un traitement ou un emballage en aval.

4. Intégration avec la fabrication intelligente

Moderne lignes d'empilage et d'assemblage de noyaux ne sont plus des machines isolées ; ce sont des nœuds à part entière dans l’écosystème plus large des usines intelligentes. Grâce à l'Internet industriel des objets (IIoT), ces systèmes transmettent en permanence des données sur les temps de cycle, les taux de défauts et l'usure des consommables à un système central d'exécution de la fabrication (MES). Cette approche basée sur les données permet une maintenance prédictive, réduisant ainsi les temps d'arrêt imprévus jusqu'à 30 %. Par exemple, Jiangsu Jingtianxia Electric Technology Co., Ltd. a incorporé des systèmes d'entreposage d'atelier intelligents et des lignes de production logistiques automatisées qui s'interfacent directement avec leurs équipements d'empilage, créant ainsi un flux de matériaux entièrement automatisé depuis les bobines d'acier brut jusqu'aux noyaux de transformateur finis.

De plus, les systèmes avancés incluent désormais des algorithmes d'auto-apprentissage qui ajustent les paramètres d'empilement en fonction des performances historiques. Si un lot de stratification particulier présente une variation de bavure plus élevée, le système peut automatiquement réduire la vitesse de placement pour maintenir la précision. Ce niveau d’adaptabilité est particulièrement précieux dans les régions où la qualité des matières premières est variable. En combinant mécanique de précision et logiciels intelligents, Jiangsu Jingtianxia Electric Technology Co., Ltd. continue de repousser les limites de ce que lignes d'empilage et d'assemblage de noyaux peut réaliser, en fournissant des solutions de support uniques qui couvrent tout, de la découpe transversale du noyau à l'assemblage final.

Foire aux questions

Q1 : Quelle est la principale différence entre les systèmes d’empilage en ligne et hors ligne ?

Les systèmes en ligne sont directement connectés à la ligne de découpe et fonctionnent à la même vitesse, ce qui les rend idéaux pour une production continue de gros volumes. Les systèmes hors ligne fonctionnent de manière indépendante, ce qui permet une plus grande flexibilité dans la gestion de différentes tailles et géométries de noyaux, ce qui convient aux ateliers de travail ou aux environnements à faible volume et à forte mixité.

Q2 : Comment un système à tourelle rotative améliore-t-il la productivité par rapport à un système à station unique ?

Un système de tourelle rotative utilise plusieurs palettes sur un mécanisme rotatif. Pendant qu'une palette est remplie, une autre est en cours de consolidation et une troisième est éjectée ou préparée. Ce flux de travail parallèle élimine le temps d'attente entre les cycles, augmentant ainsi le débit global jusqu'à 40 % sans sacrifier la précision d'empilage.

Q3 : Quelles méthodes de consolidation sont couramment utilisées dans les chaînes d’empilage et d’assemblage de noyaux, et laquelle est la meilleure ?

Les trois méthodes principales sont le soudage TIG, le verrouillage mécanique et le collage. Le soudage offre une résistance mécanique élevée, l'emboîtement est le plus rapide et ne nécessite aucun consommable, et le collage offre de meilleures performances magnétiques en réduisant les contraintes internes. Le meilleur choix dépend de l'application principale : soudage pour les gros transformateurs de puissance, verrouillage pour les moteurs produits en série et adhésif pour les conceptions à haut rendement avec joints à recouvrement étagé.

Q4 : Comment Jiangsu Jingtianxia Electric Technology Co., Ltd. assure-t-elle le contrôle de la qualité de ses systèmes d'empilage ?

Jiangsu Jingtianxia intègre une inspection visuelle en plusieurs étapes, une surveillance de l'épaisseur en temps réel et un rejet automatisé des stratifications défectueuses. Leurs systèmes alimentent également les données de production dans une plateforme MES, permettant une traçabilité complète et un contrôle statistique des processus. Avec plus de 46 talents techniques professionnels, l'entreprise maintient des protocoles de test rigoureux pour chaque système avant livraison, garantissant ainsi des performances constantes dans les installations des clients.

Q5 : Les systèmes d'empilage de noyaux peuvent-ils gérer différents matériaux de stratification, tels que l'acier amorphe ou l'acier au silicium ?

Oui, les systèmes modernes sont conçus avec une pression de préhension réglable, des vitesses d'alimentation variables et des algorithmes de vision personnalisables pour s'adapter à une large gamme de matériaux. L'acier amorphe, plus fin et plus cassant, nécessite une manipulation plus douce et bénéficie souvent d'un collage plutôt que d'un soudage. Jiangsu Jingtianxia propose des configurations sur mesure pour correspondre aux caractéristiques spécifiques des matériaux.

Q6 : Quel est le retour sur investissement (ROI) typique pour l’automatisation d’un processus d’empilage manuel de noyaux ?

Bien que le retour sur investissement exact varie en fonction du volume de production, la plupart des fabricants constatent un retour sur investissement dans un délai de 18 à 24 mois. L'automatisation réduit les coûts de main-d'œuvre, élimine les erreurs humaines, augmente le débit et améliore le rendement des matériaux. De plus, les systèmes automatisés permettent un fonctionnement 24h/24 et 7j/7, ce qui accélère encore le retour sur investissement des gammes de produits à forte demande.
