Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2

Comment fonctionne la ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 ?

Pendant des décennies, la fabrication des noyaux de transformateurs est restée l’une des dernières frontières où l’intervention manuelle persiste obstinément. Alors que les industries adjacentes adoptaient l'automatisation robotisée et les flux de production synchronisés, l'empilage de noyaux (le processus délicat d'assemblage de milliers de tôles d'acier au silicium dans un circuit magnétique précis) continuait de s'appuyer sur des opérateurs qualifiés séquençant, orientant et superposant manuellement les tôles. Cette approche existante introduit une usure variable des feuilles, des déformations de manipulation, des entrefers incohérents et, en fin de compte, augmente les pertes de noyau et le bruit acoustique. Pour briser fondamentalement ce paradigme, Jiangsu Jingtianxia Electric Technology Co., Ltd. conçu le Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 -un système automatique de type colonne qui redéfinit la précision, la répétabilité et le débit dans l'assemblage de noyaux hors ligne.

À la base, le Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 fonctionne comme une plate-forme d'empilage entièrement automatisée et sans bac à matériaux. Il reçoit les tôles d'acier au silicium non perforées directement d'une ligne de cisaillage transversal, les empile dans la séquence exacte de découpe et de laminage dans des colonnes verticales et transporte ces colonnes vers un mécanisme d'empilage dédié. Un ensemble mobile équipé de ventouses sous vide saisit ensuite chaque laminage, le positionne sur une piste de précision et enfin l'empile selon les exigences couche par couche du dessin de base, le tout sans manipulation humaine des feuilles individuelles. Ce flux de travail élimine les trois principaux modes de défaillance de l'empilement manuel : l'abrasion de la surface, le désalignement et la pression d'empilage incohérente.

Avant de plonger dans les sous-systèmes techniques, il convient de noter que Jiangsu Jingtianxia Electric Technology Co., Ltd. apporte plus de 46 spécialistes techniques internes et un système de production mature dans ce domaine. Le portefeuille de l'entreprise (couvrant les noyaux de transformateur, les équipements d'empilage intelligents, les machines de découpe transversale et la logistique automatisée) fournit l'écosystème dans lequel le Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 prospère. Il ne s'agit pas d'une machine autonome mais d'un nœud au sein d'une infrastructure d'atelier entièrement numérisée, permettant un suivi en temps réel et un contrôle adaptatif des processus.

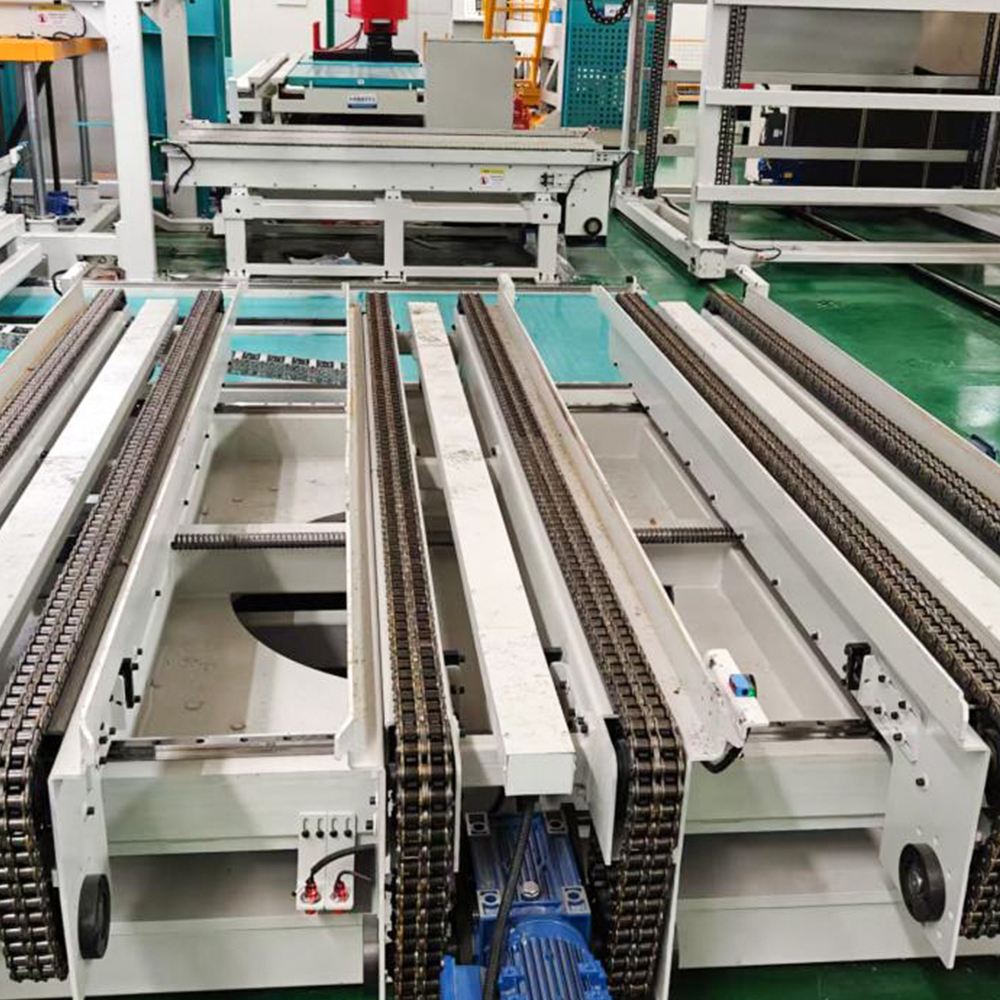

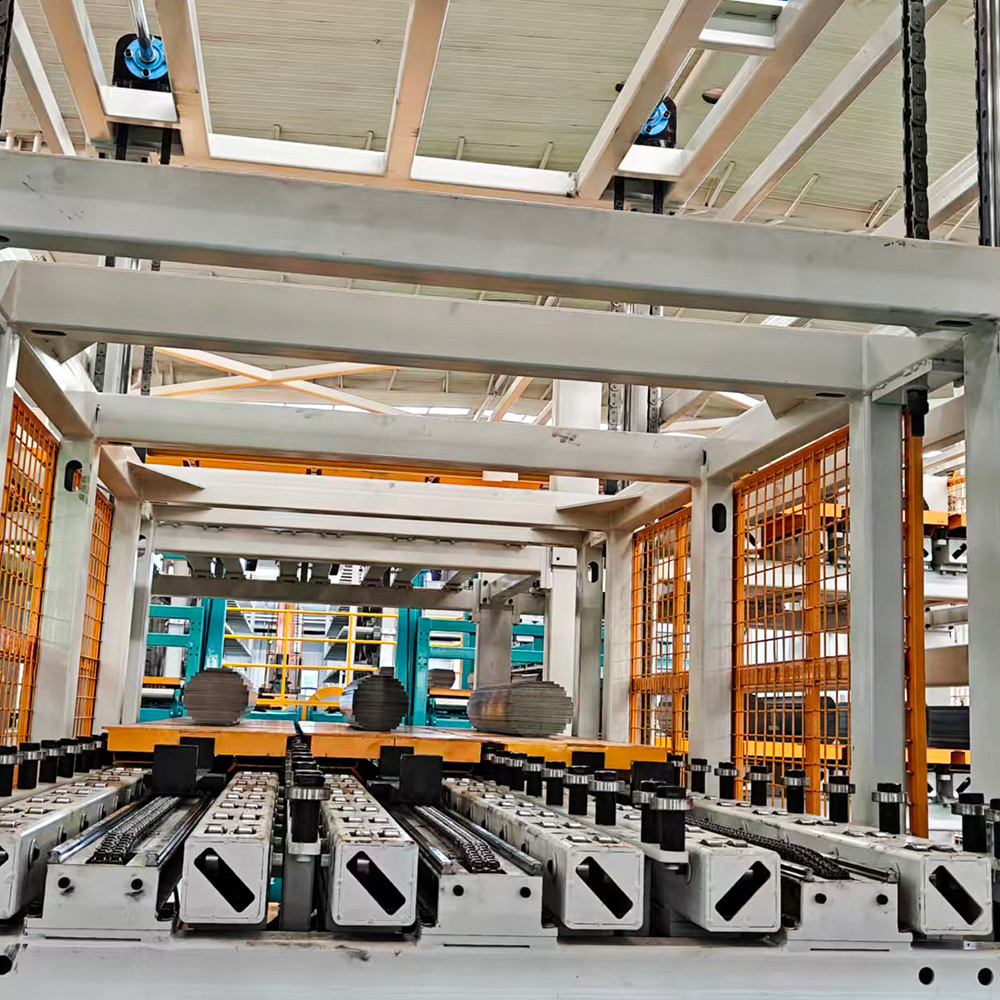

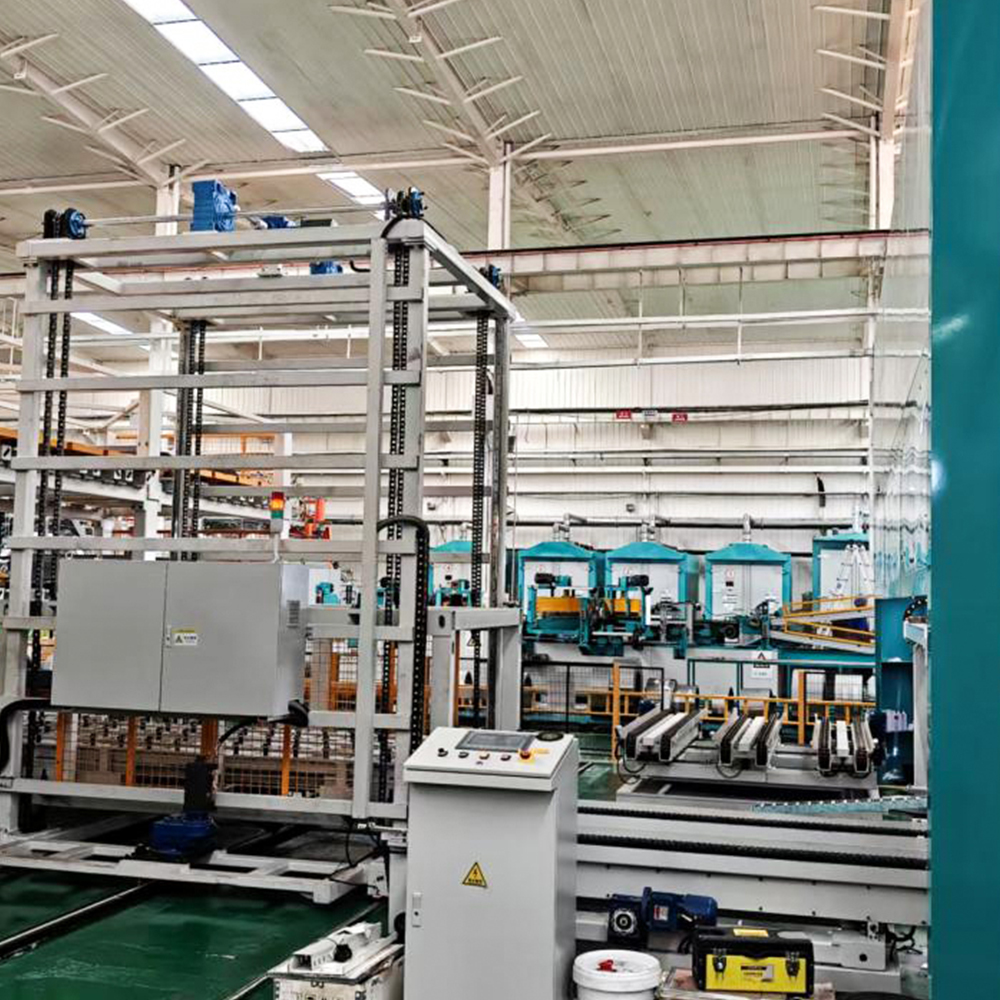

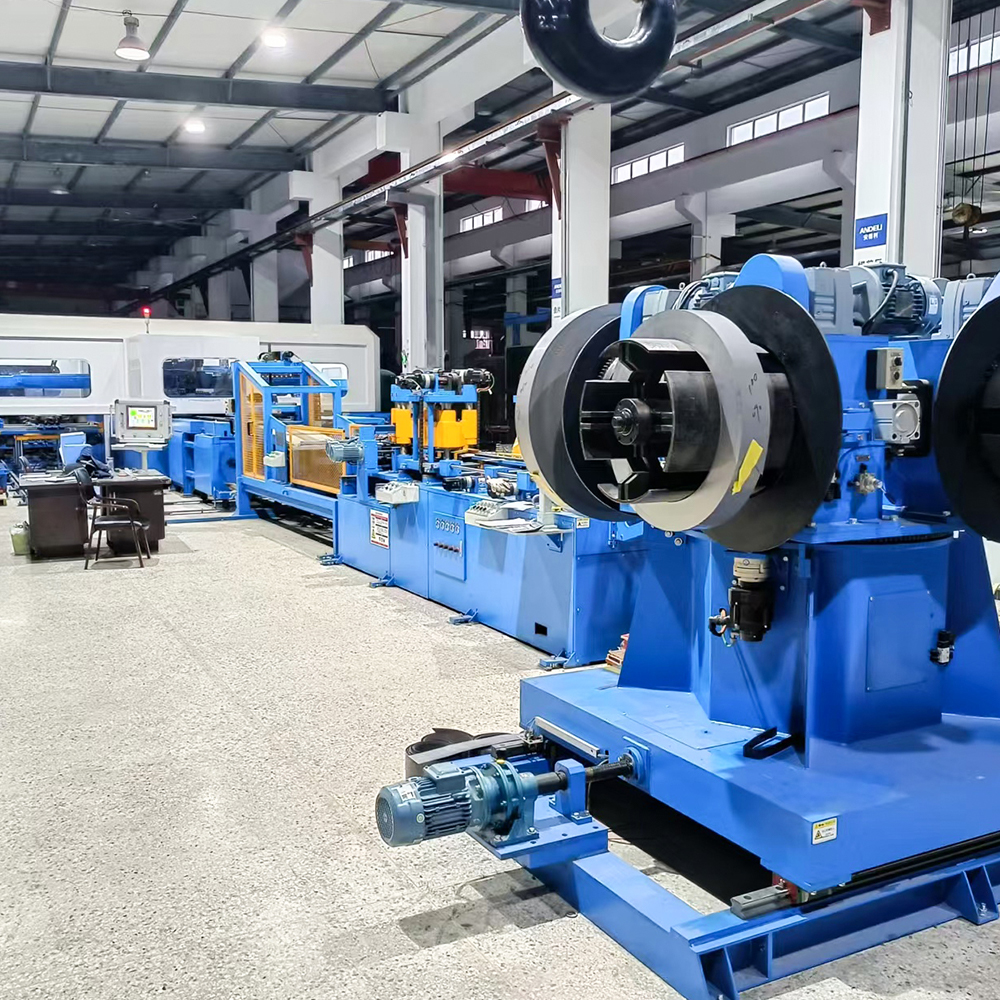

1. Module d'alimentation et de séquençage de matériaux de type colonne

Définition et positionnement : Ce module sert de point d'entrée du Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 . Contrairement aux systèmes conventionnels qui reposent sur des bacs ou des cassettes de matériaux avec des piles pré-triées, cet équipement utilise un mécanisme de type colonne qui s'interface directement avec la sortie d'une ligne de cisaillement transversale. Les feuilles non perforées sont automatiquement transportées et érigées en colonnes verticales, préservant ainsi la séquence de découpe exacte, une exigence essentielle pour les conceptions à recouvrement étagé.

Caractéristiques fonctionnelles de base : Le chargeur de colonnes intègre des élévateurs servocommandés qui maintiennent une hauteur de ramassage des feuilles constante, compensant ainsi la réduction de la hauteur de la colonne à mesure que les feuilles sont consommées. Les ventouses sous vide avec embouts à contact souple empêchent les bavures des bords et les rayures de surface. Une piste de positionnement dédiée, équipée de capteurs guidés par les bords, garantit que chaque feuille est équarrie par rapport à un bord de référence avant le transfert. Le système gère des épaisseurs de tôle allant de 0,18 mm à 0,35 mm et des largeurs allant jusqu'à 260 mm (d'où la désignation « 260 »), avec une précision d'empilement de ±0,1 mm par couche.

Scénarios d'application typiques : Ce module est particulièrement avantageux dans les environnements de production à faible volume et à forte mixité, où les conceptions de base changent fréquemment. Étant donné que le système lit les recettes d'empilement directement à partir du système d'exécution de la fabrication (MES), il peut basculer entre les noyaux E, les noyaux U et même les noyaux triphasés asymétriques sans changement physique : seuls les paramètres logiciels s'ajustent.

Avantages différenciés : Par rapport aux empileurs alimentés par chargeur, l'approche de type colonne élimine le besoin de pré-empilage et de transfert manuel entre la découpe et l'empilage, réduisant ainsi le stockage intermédiaire et les dommages de manutention associés. Il prend également en charge un fonctionnement continu pour des périodes de travail prolongées, car la ligne de cisaillement transversale peut alimenter le matériau en temps réel.

Intégration des capacités de l'entreprise : Jiangsu Jingtianxia Electric Technology Co., Ltd. a intégré son propre logiciel de surveillance en temps réel dans ce module, permettant aux opérateurs de visualiser la consommation de feuilles, les taux de rejet et l'alignement des alimentateurs via un tableau de bord central.

• Spécifications clés : Largeur de feuille 80–260 mm, épaisseur 0,18–0,35 mm, vitesse d'empilage jusqu'à 120 feuilles/minute.
• Capteurs intégrés : Deux détecteurs de bords photoélectriques et transducteurs de pression sous vide pour la détection des défauts.
• Compatibilité des matériaux : Acier au silicium à grains orientés (nuances M‑4 à M‑6) et alliages amorphes à haute perméabilité.

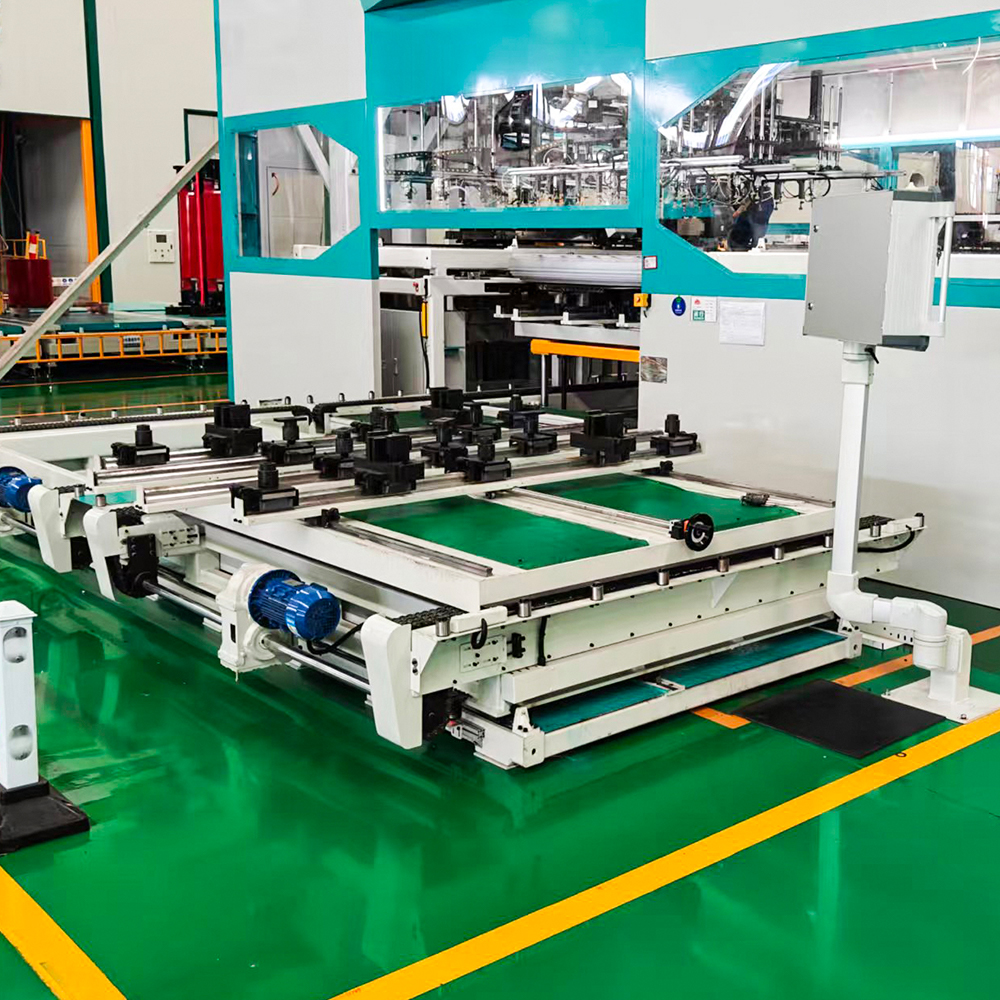

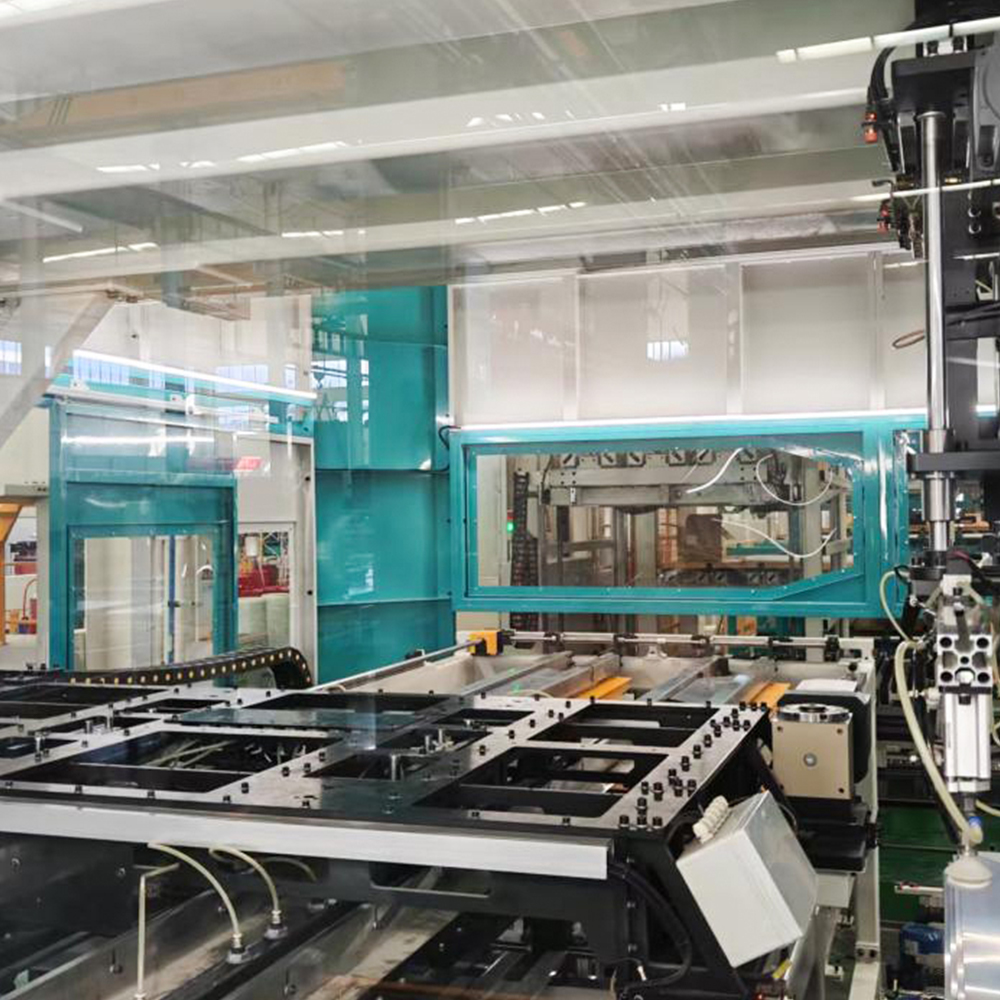

2. Station de positionnement et d'alignement de précision

Définition et positionnement : Une fois les feuilles prélevées dans la colonne, elles sont transportées vers une station de positionnement dédiée, le deuxième sous-système critique du Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 . Cette station est chargée de corriger tout écart angulaire ou de translation mineur introduit lors du transfert sous vide, garantissant que chaque stratification s'aligne parfaitement avec l'empilement de noyaux en croissance.

Caractéristiques fonctionnelles de base : La station utilise une stratégie d'alignement en deux étapes. Tout d'abord, un ensemble de butées mécaniques à ressort pousse doucement la feuille contre un coin de référence fixe. Deuxièmement, un système d’assistance visuelle capture le contour de la feuille et le compare au modèle CAO nominal ; si les écarts dépassent 0,05 mm, le système déclenche un rejet automatique avant que la feuille n'atteigne la tête d'empilage. Cette rétroaction en boucle fermée est essentielle au maintien du modèle de recouvrement, qui influence directement les propriétés magnétiques du noyau et la perte à vide.

Scénarios d'application typiques : Ce sous-système est indispensable pour les gros noyaux de transformateurs de puissance (≥ 100 MVA) où même un désalignement au niveau du micron se traduit par la formation de points chauds et une augmentation des vibrations. Il est également précieux pour les transformateurs de distribution, où un contrôle cohérent des écarts réduit le bruit audible afin de répondre aux normes environnementales urbaines strictes.

Avantages différenciés : Alors que de nombreux empileurs hors ligne concurrents s'appuient uniquement sur un pré-alignement mécanique, le LXD‑260‑2 intègre une boucle de vision qui corrige activement les variations des bavures de cisaillement et la courbure des feuilles, deux défauts courants que la manipulation manuelle ne peut pas compenser. Cela donne un noyau plus carré avec des joints à recouvrement plus serrés, réduisant directement le courant d'excitation.

Intégration des capacités de l'entreprise : Les algorithmes de vision ont été développés en interne par l’équipe R&D de Jiangsu Jingtianxia Electric Technology Co., Ltd. , en tirant parti de leur vaste base de données de défauts de stratification collectés dans des installations sur le terrain en Asie et en Europe.

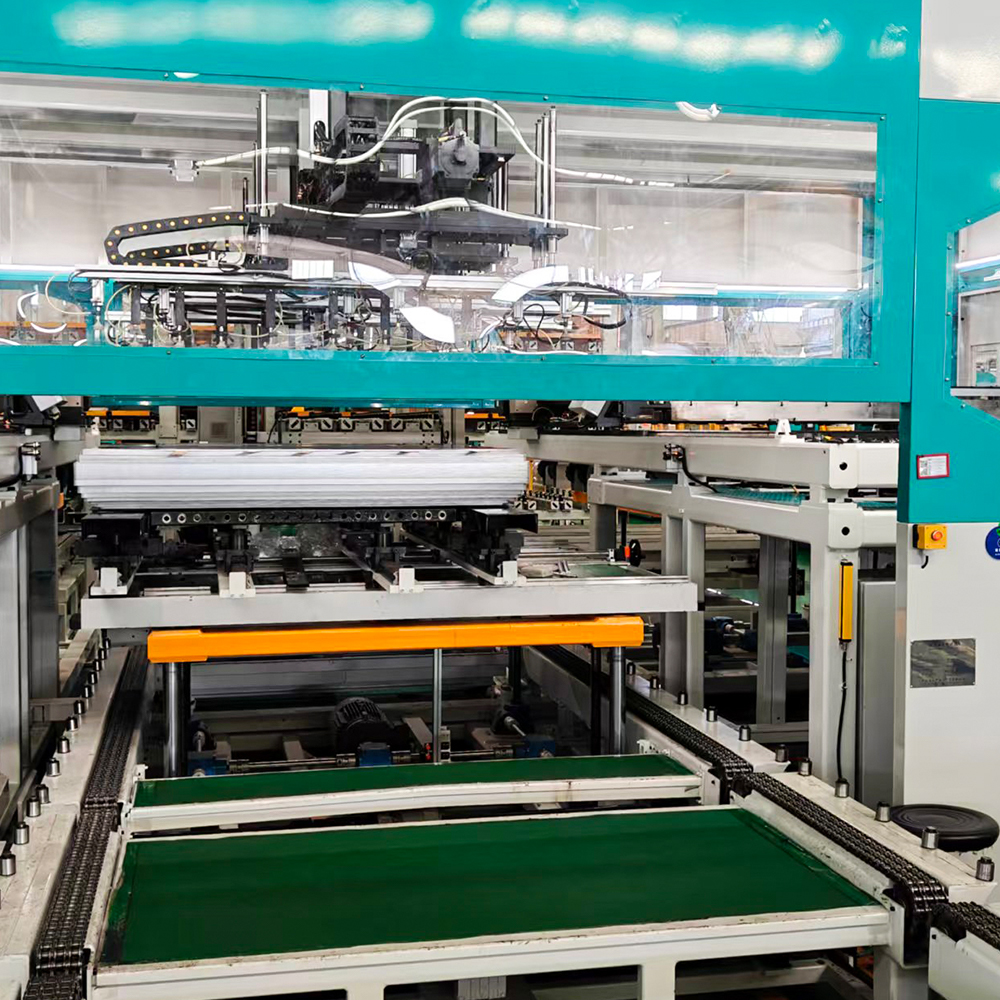

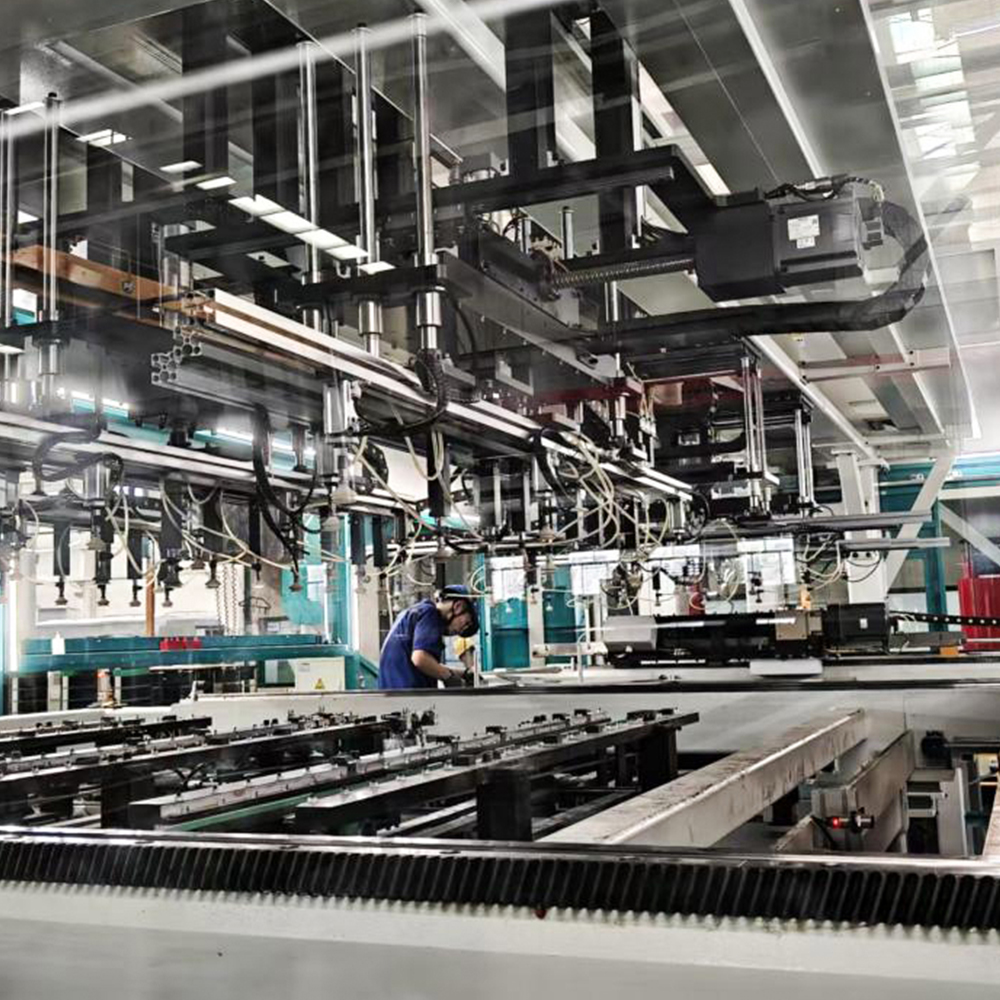

3. Mécanisme d'empilage mobile avec effecteur final sous vide

Définition et positionnement : Il s'agit du module final et le plus visible du Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 . Il se compose d'un chariot mobile de type portique équipé d'une tête d'aspiration multizone qui prélève la feuille alignée depuis la station de positionnement et la place sur la pile de noyaux en croissance, en suivant la séquence de couches définie par le dessin du noyau (par exemple, alternance de motifs de joug et de pattes pour les noyaux triphasés).

Caractéristiques fonctionnelles de base : La tête d'empilage intègre des zones de vide indépendantes qui peuvent être activées de manière sélective pour gérer différentes géométries de stratification (pattes centrales, pattes extérieures et étriers) sans changer d'outillage. Un capteur de distance laser mesure en permanence la hauteur actuelle de la pile et ajuste l'approche de l'axe Z pour maintenir un écart constant entre la ventouse et la feuille supérieure, évitant ainsi les dommages causés par les impacts. Un système de détection de force intégré garantit que la pression de placement reste comprise entre 5 et 10 N par feuille, évitant ainsi les contraintes résiduelles qui dégraderaient la structure du domaine magnétique du noyau.

Scénarios d'application typiques : Ce module est idéal pour produire des noyaux de transformateur empilés jusqu'à 6 m de longueur et 3 m de largeur, couvrant à la fois les transformateurs immergés dans l'huile et de type sec. Il est également utilisé pour les cœurs de réacteurs où des entrefers variables sont requis : le système peut insérer automatiquement des espaceurs non magnétiques entre certaines couches.

Avantages différenciés : Contrairement aux empileurs à bras robotisés qui ont souvent du mal à manipuler des tôles lourdes, le LXD‑260‑2 utilise un portique rigide avec deux moteurs linéaires, offrant une plus grande rigidité et une accélération plus rapide. Cela se traduit par des temps de cycle plus courts pour les grandes feuilles (≈ 4 secondes par couche) tout en conservant une répétabilité de placement inférieure au millimètre. De plus, la nature hors ligne du système permet à la tête d'empilage de fonctionner de manière asynchrone par rapport à la ligne de découpe, découplant ainsi les vitesses de production et permettant la gestion des tampons.

Intégration des capacités de l'entreprise : Jiangsu Jingtianxia Electric Technology Co., Ltd. fournit à ce module des fonctionnalités de maintenance prédictive : le système enregistre les données sur le courant du moteur, la pression du vide et la force de placement, qui sont analysées pour prévoir l'usure des ventouses et des roulements des rails de guidage, minimisant ainsi les temps d'arrêt imprévus.

1. Séquence d'empilement étape par étape : Téléchargement de recettes → alimentation en colonne → ramassage d'une seule feuille → positionnement des bords → contrôle de la vision → transfert sous vide → atterrissage en douceur sur l'axe Z → vérification de la pression → couche suivante.
2. Contrôle de couche adaptatif : Le système s'adapte automatiquement aux variations d'épaisseur des feuilles en recalculant la hauteur de la pile toutes les 50 couches.
3. Signalisation de fin de pile : Une fois que le noyau atteint le nombre cible de couches, le système déclenche un convoyeur pour déplacer la pile finie vers la station de cerclage.

4. Système intégré de contrôle et de gestion des données

Pendant que les trois modules mécaniques exécutent l'empilement physique, l'intelligence du Ligne d'empilage de noyaux de transformateur hors ligne LXD-260-2 réside dans son automate basé sur Siemens et son logiciel IHM propriétaire. Cette couche de contrôle gère le stockage des recettes (jusqu'à 1 000 conceptions de base), suit l'origine de chaque feuille depuis la ligne de cisaillement et génère un journal de production détaillé pour la traçabilité de la qualité. Il s’interface également avec le système ERP du client pour la planification de la production et la gestion des stocks.

Cette intégration numérique constitue un différenciateur clé : le système peut automatiquement réordonner les couches si une feuille défectueuse est rejetée, garantissant ainsi que le noyau final répond toujours au nombre de laminages et au motif de recouvrement requis. Les diagnostics à distance sont activés via une passerelle sécurisée, permettant Jiangsu Jingtianxia Electric Technology Co., Ltd. des ingénieurs d'assistance pour vous aider au dépannage sans visites sur site, une fonctionnalité très appréciée par les clients étrangers.
