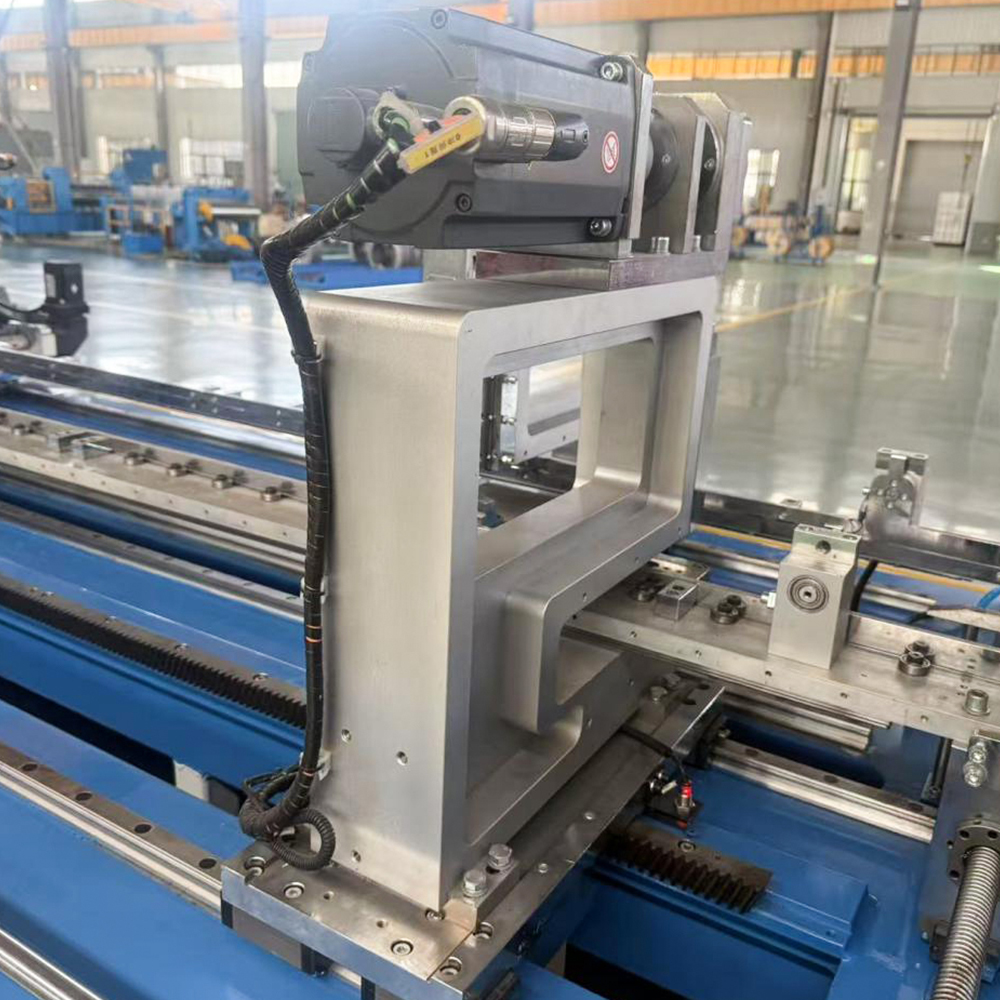

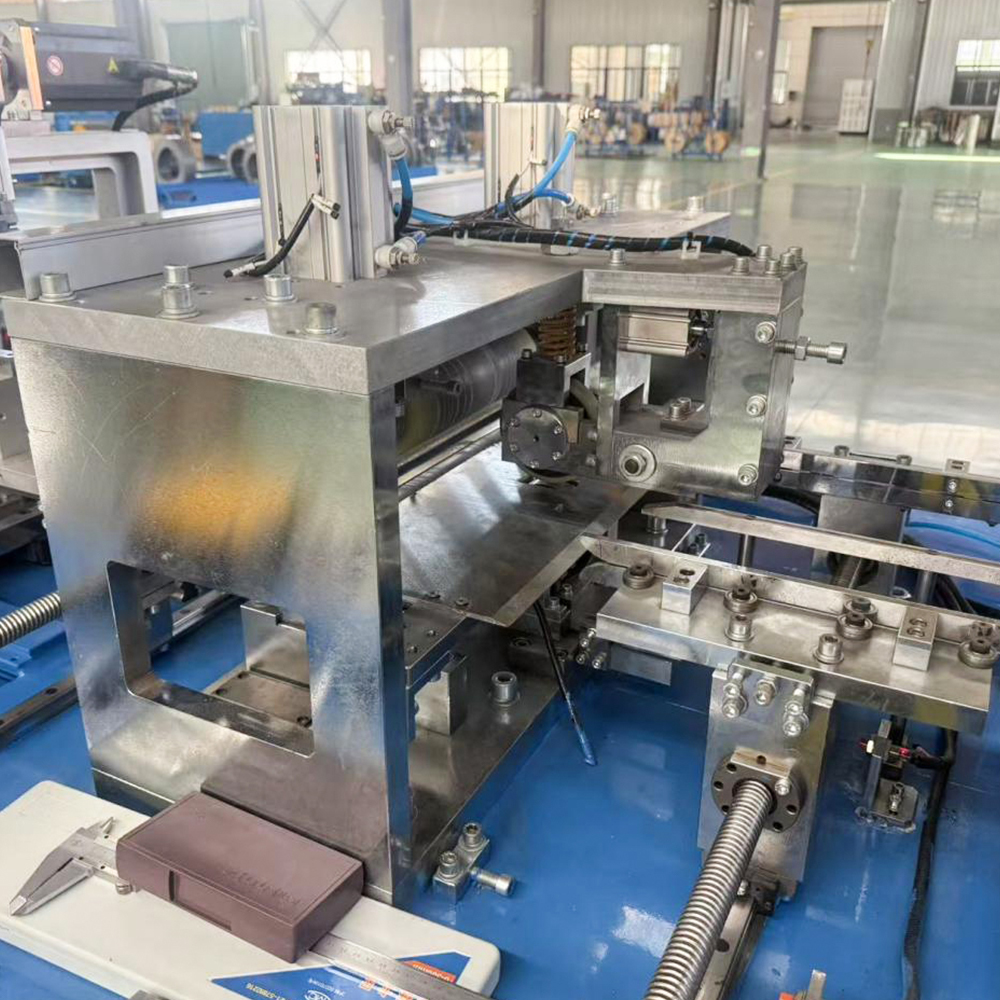

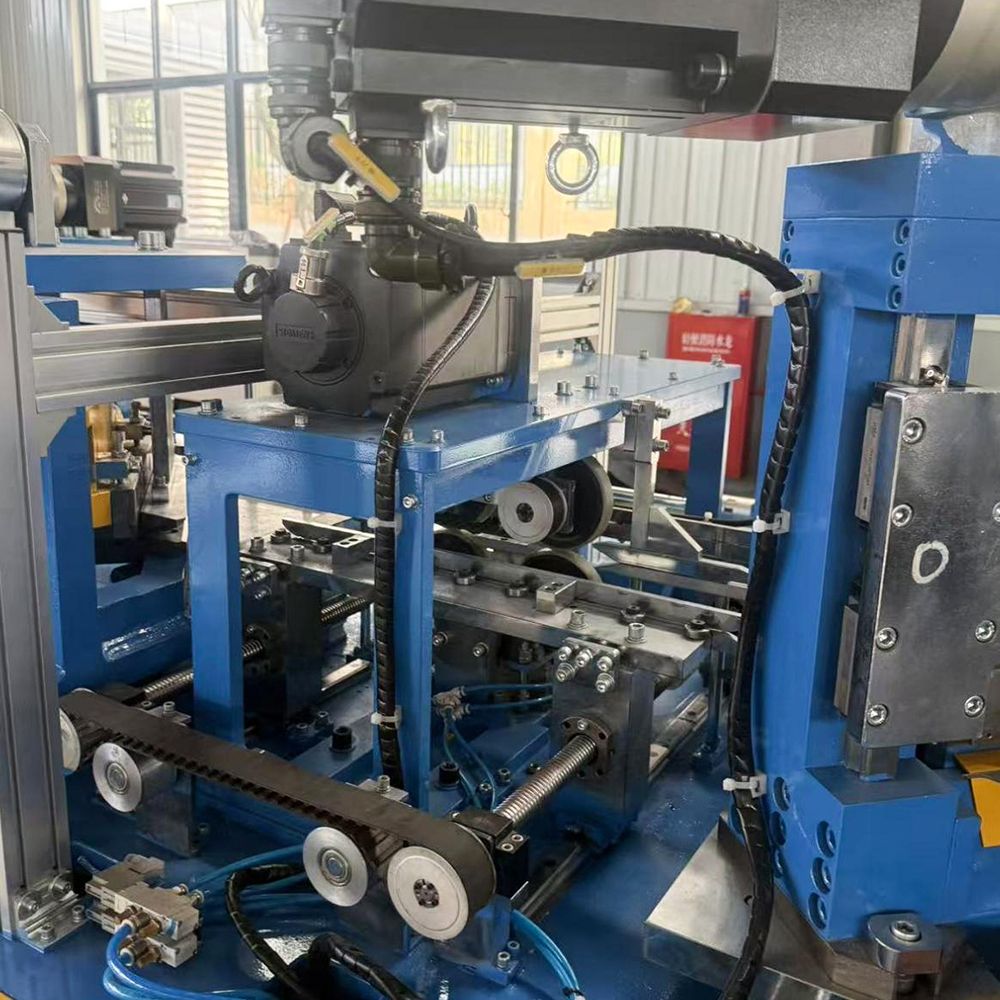

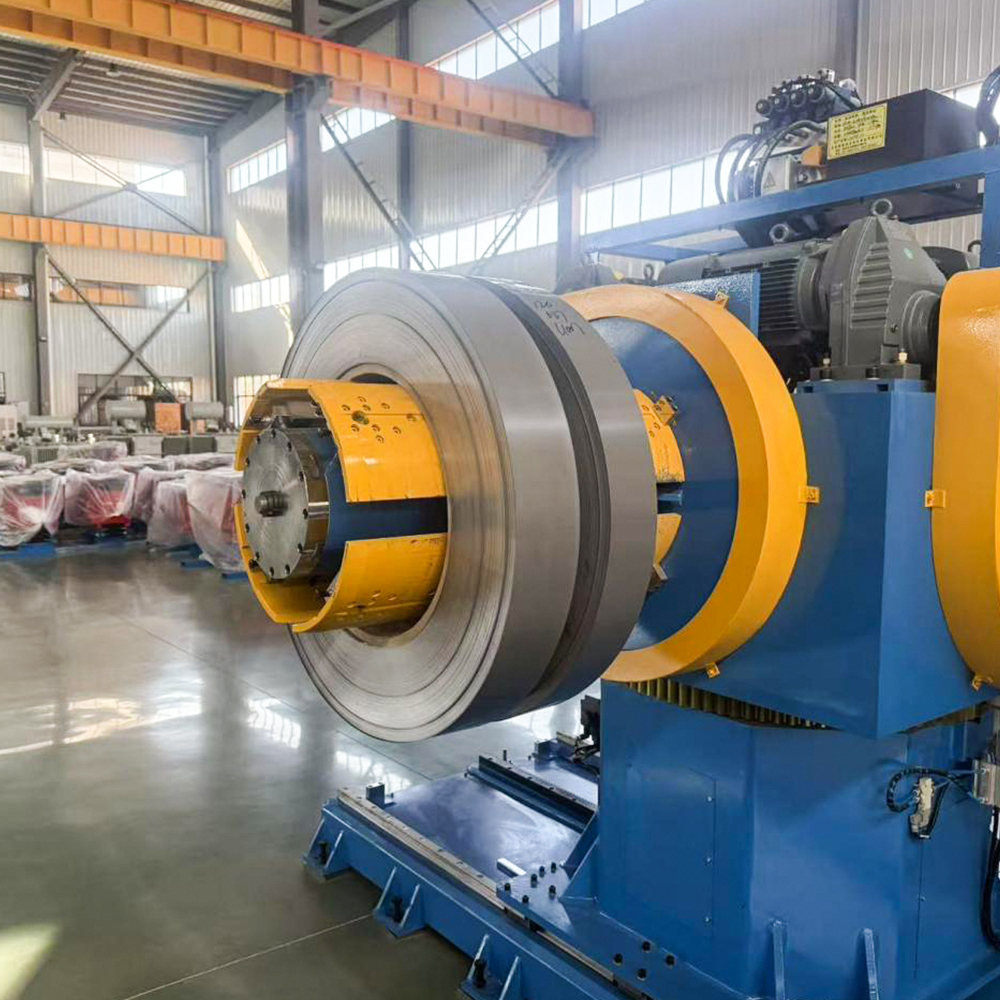

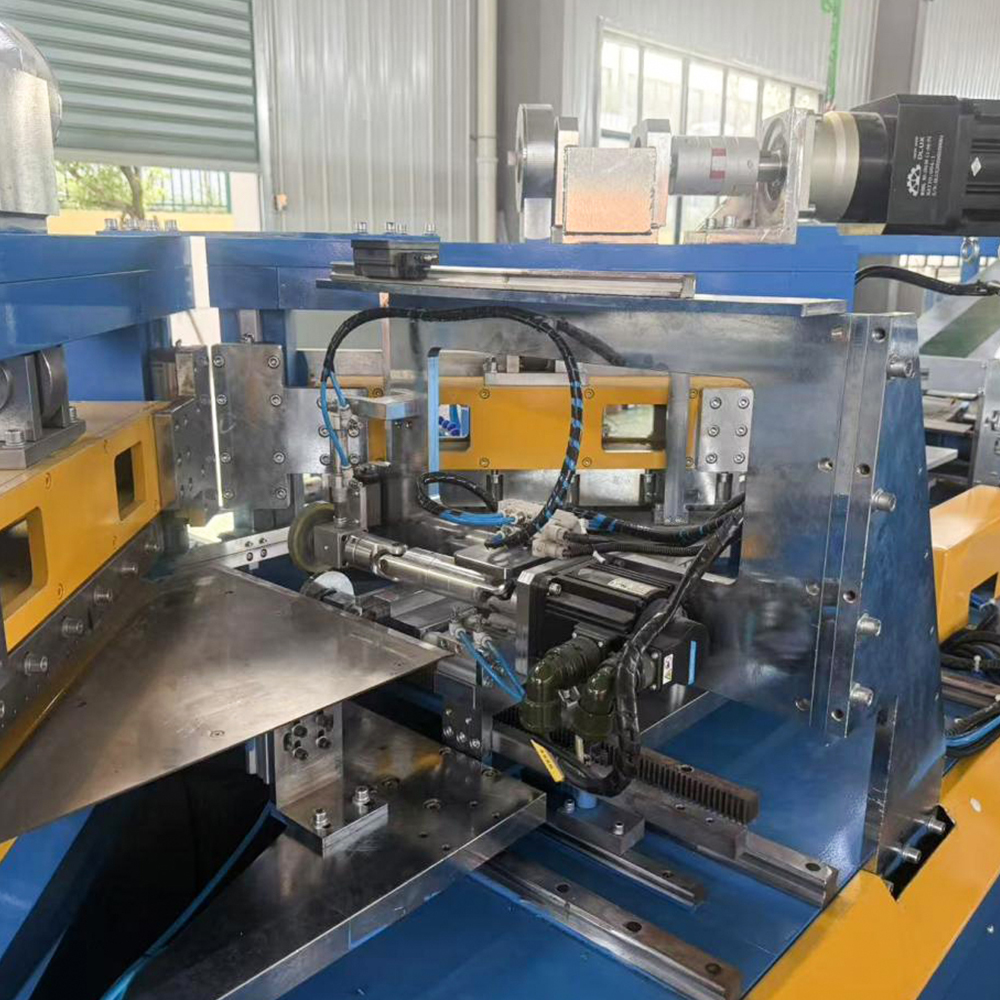

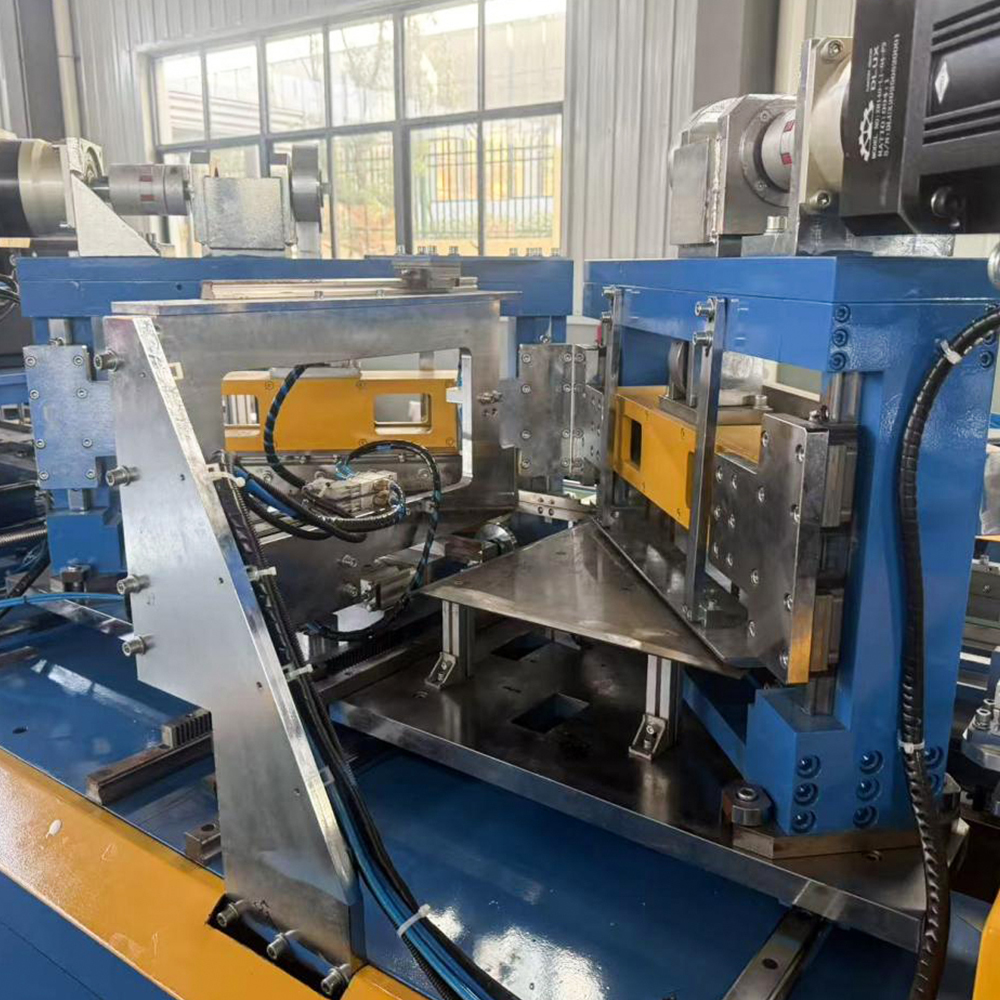

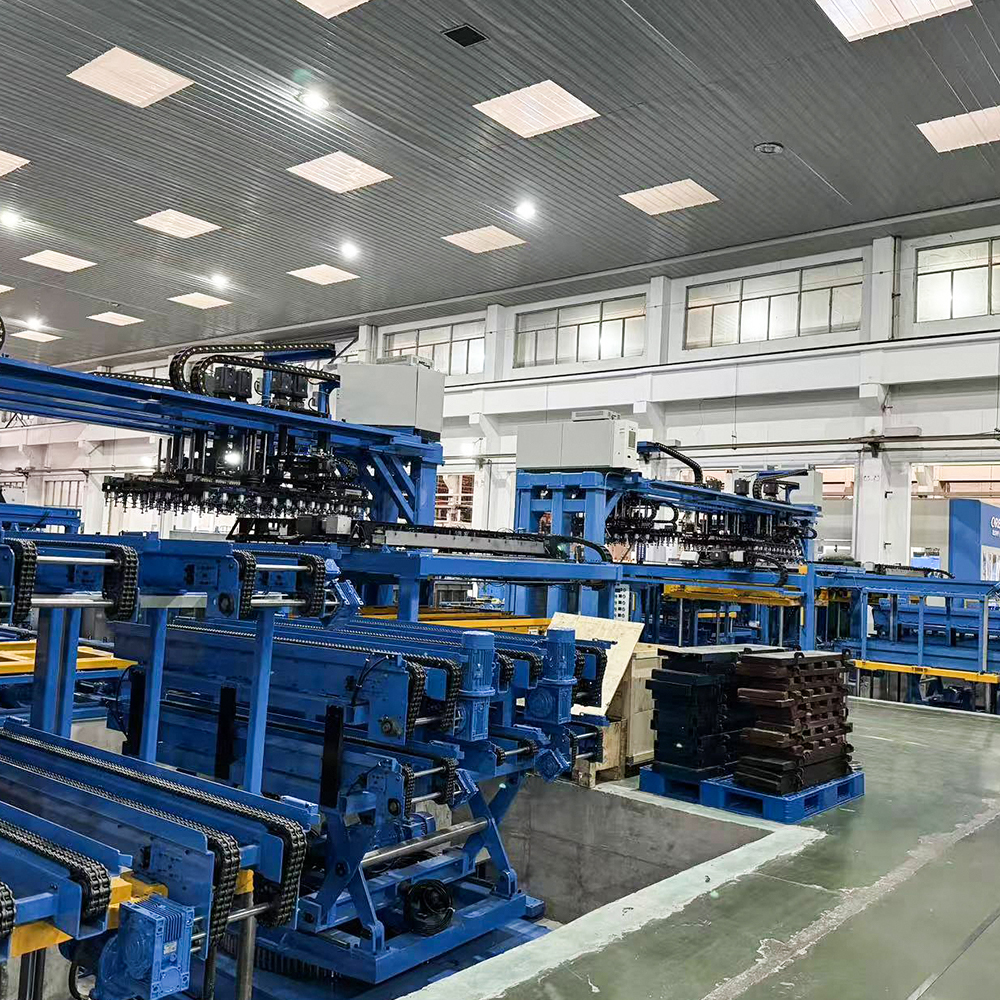

Ligne de cisaillement en acier au silicium HJ-DZ-300

Pourquoi le contrôle du jeu et du chevauchement des lames est-il important pour la qualité de cisaillement du HJ-DZ-300 ?

Dans la fabrication de précision des tôles de noyau de transformateur, le processus de cisaillement détermine directement les performances magnétiques, le facteur d'empilement et la précision dimensionnelle du noyau fini. Parmi tous les paramètres réglables sur une ligne de cisaillage d'acier au silicium, le jeu et le chevauchement des lames sont les deux variables les plus critiques qui séparent une production de haute qualité du matériau rejeté. Pour le Ligne de cisaillement en acier au silicium HJ-DZ-300 , la maîtrise de ces ajustements n'est pas simplement une routine de maintenance : c'est la pierre angulaire pour obtenir des laminages cohérents, sans bavures et dimensionnellement stables. Cet article examine pourquoi ces paramètres nécessitent un contrôle rigoureux, comment ils interagissent avec l'architecture asservie de la machine et quels avantages pratiques les fabricants tirent d'un étalonnage précis.

1. La base physique du cisaillement : pourquoi le jeu et le chevauchement sont importants

Le cisaillement est un processus basé sur la fracture et non sur une action de coupe. Lorsque la lame supérieure descend contre la lame inférieure, elle incline la tôle d'acier au silicium, provoquant des fissures qui se propagent des deux côtés jusqu'à ce qu'elles se rejoignent. Dégagement de la lame -l'espace horizontal entre les lames supérieure et inférieure-détermine l'endroit où ces lignes de fissures se croisent. Si le jeu est trop grand, les fissures se ratent, produisant un bord rugueux et déchiré avec des bavures prononcées et une large zone de fracture. Si le jeu est trop petit, les lames exercent des contraintes excessives, accélérant l'usure et générant de la chaleur qui peut altérer les propriétés magnétiques de l'acier au silicium à grains orientés.

Chevauchement des lames , à l'inverse, est la profondeur de pénétration verticale de la lame supérieure au-delà du tranchant de la lame inférieure. Ce paramètre contrôle la quantité de matériau soumis à une compression et une tension simultanées. Un chevauchement insuffisant entraîne une séparation incomplète, laissant des languettes ou des rubans pendants qui endommagent les opérations d'empilage ultérieures. Un chevauchement excessif augmente la friction et la déflexion de la lame, provoquant des ondulations sur les bords et des microfissures qui dégradent le facteur d'empilement du stratifié. Sur le Ligne de cisaillement en acier au silicium HJ-DZ-300 , les deux paramètres doivent être définis dans des tolérances strictes (généralement un jeu de 5 à 8 % de l'épaisseur du matériau et un chevauchement de 0,3 à 0,5 mm pour l'acier au silicium de 0,23 à 0,35 mm) pour atteindre l'objectif. hauteur de bavure inférieure à 0,03 mm requis par les normes sur les noyaux de transformateur.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a intégré cette compréhension physique dans le Ligne de cisaillement en acier au silicium HJ-DZ-300 en l'équipant d'un système numérique de réglage de l'écartement des lames. Contrairement aux configurations manuelles basées sur des cales, ce système utilise des cales servocommandées qui permettent aux opérateurs de stocker et de rappeler les valeurs de jeu/chevauchement pour différentes qualités de matériaux. Cette fonctionnalité répond directement à la variabilité introduite par les différences entre les lots de bobines, garantissant que le équipement de cisaillement en acier au silicium maintient une précision reproductible tout au long des cycles de production.

2. Classification des facteurs de qualité de cisaillement sur le HJ-DZ-300

Pour comprendre systématiquement pourquoi le contrôle de la lame est vital, nous pouvons diviser les attributs de qualité de cisaillement en trois catégories interconnectées : géométrie des bords, stabilité dimensionnelle et intégrité des matériaux. Chaque catégorie réagit différemment aux ajustements de jeu et de chevauchement, et chacune affecte directement les performances finales du noyau du transformateur.

2.1 Géométrie des bords : hauteur des bavures et retournement

La géométrie des bords est l’indicateur le plus visible de la qualité du cisaillement. Les bavures – les saillies pointues et surélevées le long du bord coupé – sont principalement contrôlées par le jeu de la lame. Sur le Ligne de cisaillement en acier au silicium HJ-DZ-300 , le système de contrôle de mouvement Siemens surveille la position de la lame en temps réel, compensant ainsi la dilatation thermique lors d'un fonctionnement continu. Lorsque le jeu est optimisé pour une épaisseur de matériau spécifique (par exemple 0,27 mm), les plans de fracture s'alignent parfaitement, produisant une rupture nette avec un retournement minimal (la dépression arrondie sur le bord supérieur). Un jeu excessif augmente la profondeur de retournement, ce qui réduit la surface de section efficace magnétique et augmente les pertes par courants de Foucault dans le noyau assemblé.

Jiangsu Jingtianxia Electric Technology Co., Ltd. propose une procédure d'étalonnage dédiée pour le Système de cisaillement HJ-DZ-300 , en utilisant des bandelettes de test de chaque nouvelle bobine pour vérifier la qualité des bords avant la production complète. Cette procédure, documentée dans l'IHM de la machine, guide les opérateurs à travers un réglage du jeu par étapes basé sur la hauteur de bavure mesurée, garantissant que la géométrie des bords reste dans les tolérances ISO 9013:2017, même lors du traitement de qualités à haute perméabilité comme 23ZH85.

2.2 Stabilité dimensionnelle : précision de la longueur et équerrage

Alors que beaucoup supposent que la précision de la longueur dépend uniquement du servomoteur du rouleau d'alimentation, le chevauchement des lames influence indirectement la stabilité dimensionnelle. Lorsque le chevauchement est trop élevé, la lame supérieure fléchit légèrement pendant la pénétration, créant une coupe effilée qui s'écarte de la ligne de cisaillement programmée. Cet effet est amplifié sur les bandes plus étroites (largeur inférieure à 50 mm), où la déflexion de la lame devient un pourcentage important de la largeur de la bande. Le Ligne de cisaillement en acier au silicium HJ-DZ-300 atténue ce problème grâce à sa conception rigide en C et à ses guides linéaires préchargés, mais le chevauchement doit toujours être calibré pour correspondre à la limite d'élasticité du matériau. Par exemple, les aciers à grains fortement orientés avec une dureté plus élevée nécessitent un chevauchement légèrement réduit pour empêcher la déflexion de la lame, tandis que les aciers non orientés de qualité inférieure peuvent tolérer une pénétration plus profonde.

De plus, la machine architecture entièrement asservie intègre les opérations de cisaillement et de poinçonnage (poinçonnage et poinçonnage en V) en un seul passage. Toute erreur dimensionnelle introduite par un chevauchement inapproprié se propage aux éléments perforés, désalignant les trous d'empilage et affectant l'assemblage du noyau. Le contrôle numérique du chevauchement sur le Ligne de cisaillement HJ-DZ-300 permet aux opérateurs de définir des valeurs de chevauchement avec une résolution de 0,01 mm, ce qui est essentiel pour maintenir la tolérance de longueur de ±0,05 mm requise pour les noyaux de transformateurs de distribution à haut rendement.

2.3 Intégrité des matériaux : contraintes, revêtement et propriétés magnétiques

L'acier au silicium est recouvert d'une couche isolante (généralement un revêtement C-5 ou C-6) pour minimiser les pertes par courants de Foucault interlaminaires. Un jeu ou un chevauchement excessif de la lame induit une contrainte de cisaillement supplémentaire qui peut délaminer ou microfissuration ce revêtement le long du bord coupé. Même si les bavures sont éliminées lors d'une étape d'ébavurage ultérieure, la contrainte sous-jacente du matériau demeure. Le Ligne de cisaillement en acier au silicium HJ-DZ-300 réduit ce risque en employant un séquence de cisaillement à faible bruit et à faible impact qui utilise des profils d'accélération contrôlés pour le bélier. Cette séquence, combinée à un chevauchement optimisé, garantit que la zone de déformation plastique ne s'étend pas à plus de 0,5 mm du bord coupé, préservant ainsi l'orientation des grains et l'adhérence du revêtement dans la région active du noyau.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a validé cette approche par des tests approfondis sur de l'acier de qualité M4 de 0,30 mm, démontrant que des réglages appropriés des lames réduisent la dégradation des pertes de noyau jusqu'à 8 % par rapport à des lignes mal ajustées. Cet avantage en termes de performances est particulièrement précieux pour les fabricants produisant des noyaux pour transformateurs à haut rendement, où chaque watt de réduction de perte se traduit par des économies d'énergie tangibles tout au long du cycle de vie du produit.

Le tableau ci-dessus résume la manière dont chaque facteur de qualité est lié aux paramètres de la pale et aux mesures d'ingénierie correspondantes mises en œuvre sur le Ligne de cisaillement en acier au silicium HJ-DZ-300 . Cette approche systématique permet aux opérateurs de prioriser les ajustements en fonction du mode de défaut le plus critique pour une commande donnée.

3. Stratégie de contrôle pratique et avantages opérationnels

Mettre en œuvre un dégagement de lame efficace et un contrôle du chevauchement sur le Ligne de cisaillement en acier au silicium HJ-DZ-300 suit un flux de travail structuré qui combine la validation préalable à la configuration, la surveillance en cours de processus et la compensation adaptative. Vous trouverez ci-dessous la procédure par étapes recommandée, que Jiangsu Jingtianxia Electric Technology Co., Ltd. forme tous ses clients à effectuer lors de la mise en service de la machine et de la maintenance hebdomadaire.

1. Qualification des matériaux – Mesurez l'épaisseur et la dureté réelles de chaque nouveau lot de bobines à l'aide de la jauge d'épaisseur intégrée ; saisissez ces valeurs dans le panneau de commande pour recalculer automatiquement le jeu recommandé (5 à 8 % de l'épaisseur) et la valeur de base de chevauchement.
2. Validation des coupes d'essai – Exécutez 10 à 15 bandelettes de test aux paramètres calculés ; mesurez la hauteur des bavures avec un micromètre numérique et vérifiez la profondeur de retournement à l'aide d'un comparateur optique. Ajustez le jeu par incréments de 0,005 mm jusqu'à ce que la hauteur de la bavure se stabilise en dessous de 0,03 mm.
3. Réglage du chevauchement dynamique – Augmentez progressivement le chevauchement à partir de la valeur de base jusqu'à ce que le bord coupé présente une zone de cisaillement uniforme (environ 1/3 de l'épaisseur du matériau). Si des vagues de bord apparaissent, réduisez le chevauchement de 0,02 mm et vérifiez la précision de la longueur sur une machine à mesurer tridimensionnelle.
4. Stocker la recette optimisée – Enregistrez les valeurs finales de jeu et de chevauchement dans la base de données de recettes de la machine sous la qualité et l'épaisseur spécifiques du matériau. Cela permet un rappel instantané pour les analyses futures, éliminant ainsi les retards dus aux essais et aux erreurs.
5. Re-vérification périodique – Toutes les 8 heures de production ou après 5000 cycles de cisaillement, effectuer une bandelette de test rapide pour détecter l'usure de la lame ; utilisez la fonction de compensation automatique de l'usure qui ajuste progressivement le jeu pour maintenir une qualité de bord constante.

Les fabricants qui adoptent cette stratégie de contrôle font état de plusieurs avantages quantifiables. Premièrement, les taux de rebut dus aux défauts de bord chutent de 3 à 5 % typiques à moins de 0,8 %, améliorant directement le rendement du matériau, un facteur critique étant donné le coût élevé de l'acier au silicium à grains orientés. Deuxièmement, la durée de vie de la lame est prolongée d'environ 40 % car un chevauchement optimal réduit les charges d'impact et l'usure inégale. Troisièmement, le facteur d'empilement des cœurs s'améliore de 0,5 à 1,0 points de pourcentage, ce qui se traduit soit par des volumes de cœurs plus petits pour la même valeur VA, soit par une efficacité plus élevée pour la même empreinte. Ces avantages sont systématiquement obtenus sur le Plateforme de cisaillement HJ-DZ-300 , ce qui en fait un choix privilégié pour les fabricants qui ne peuvent pas se permettre de temps d'arrêt pour le réaffûtage des lames.

Jiangsu Jingtianxia Electric Technology Co., Ltd. soutient ces avantages opérationnels avec un package après-vente complet qui comprend un accès de diagnostic à distance au contrôleur Siemens, permettant aux techniciens experts d'affiner les paramètres des pales même en dehors des heures de travail. Ce niveau de support, combiné à la rigidité mécanique intrinsèque de la machine, garantit que le Ligne de cisaillement en acier au silicium HJ-DZ-300 offre des performances constantes dans divers scénarios de production, depuis les noyaux de prototypes en petits lots jusqu'aux séries en grand volume de laminages E-I standard.
