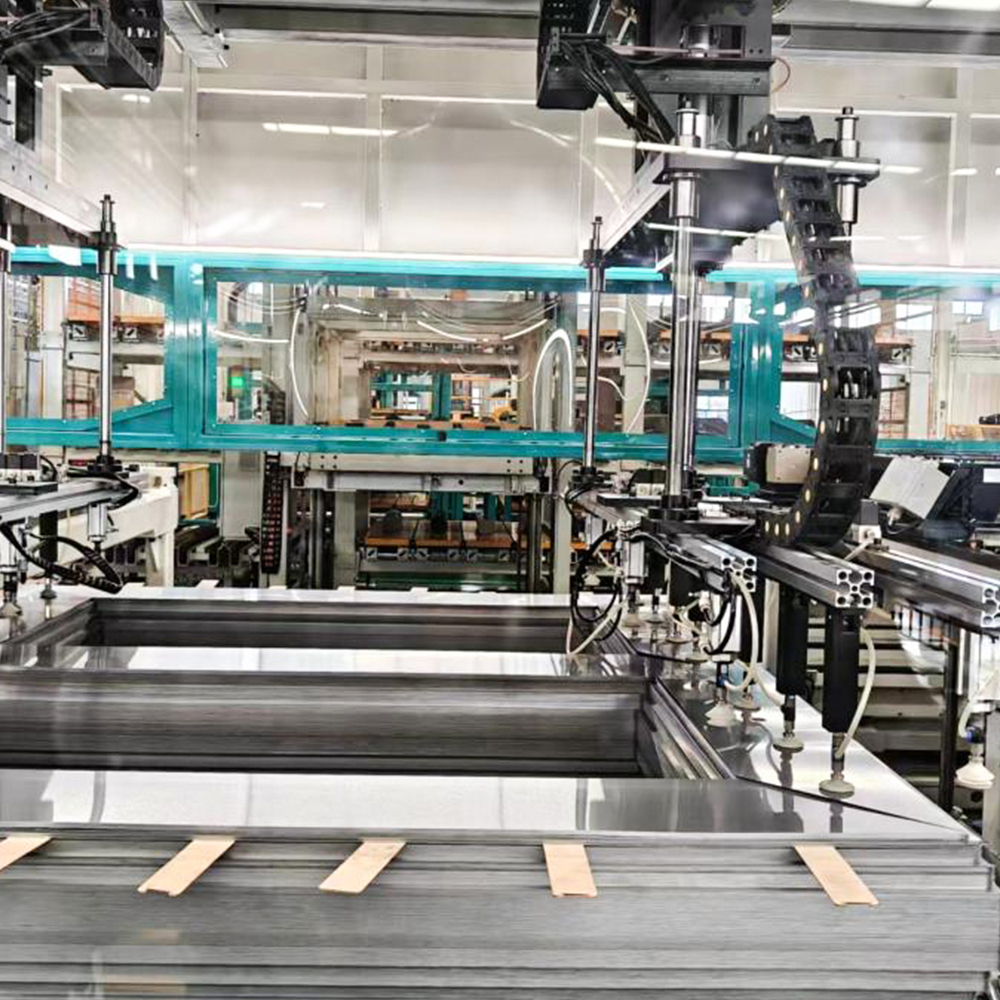

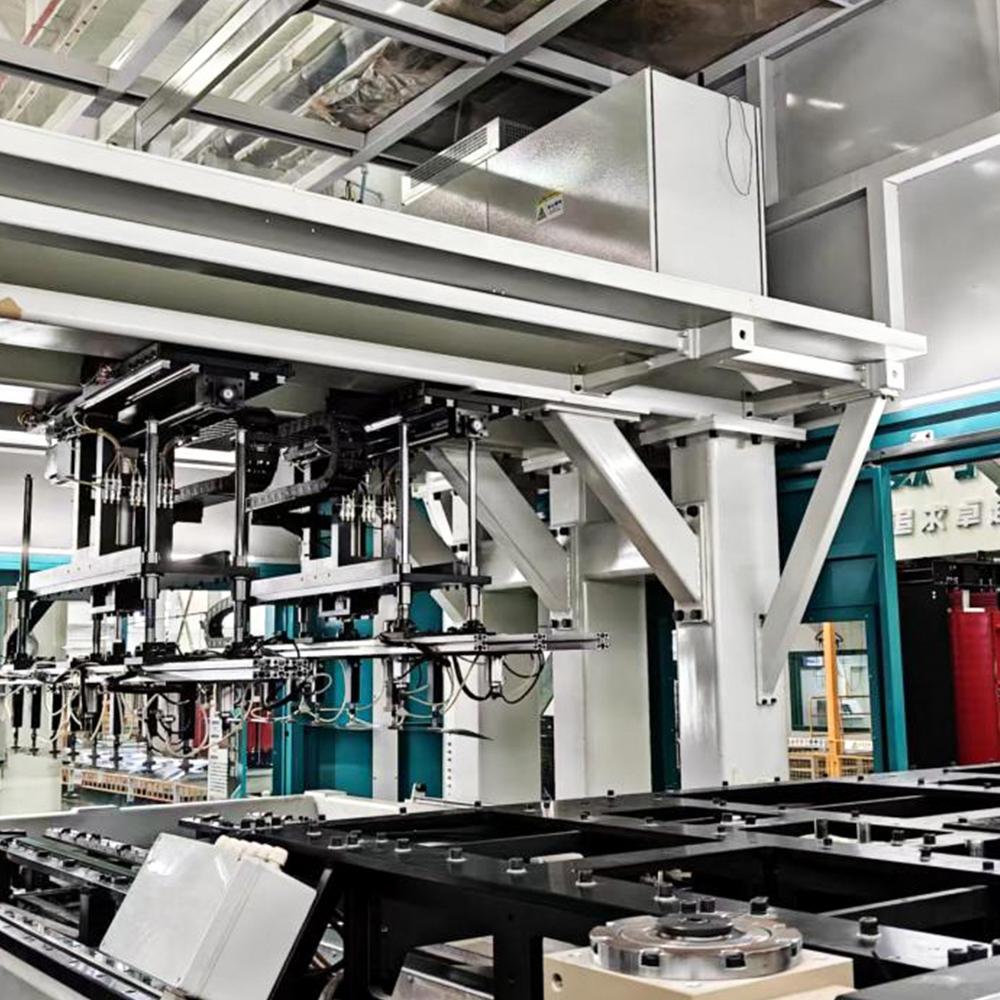

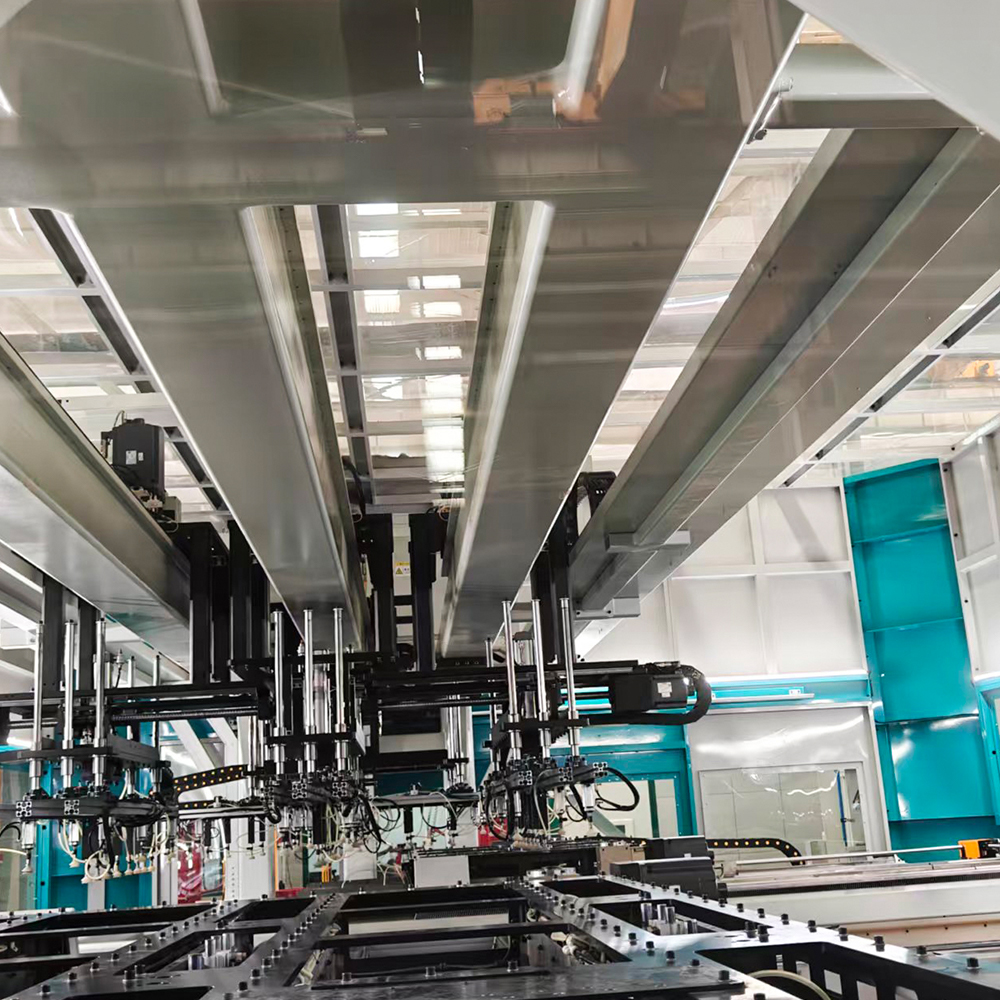

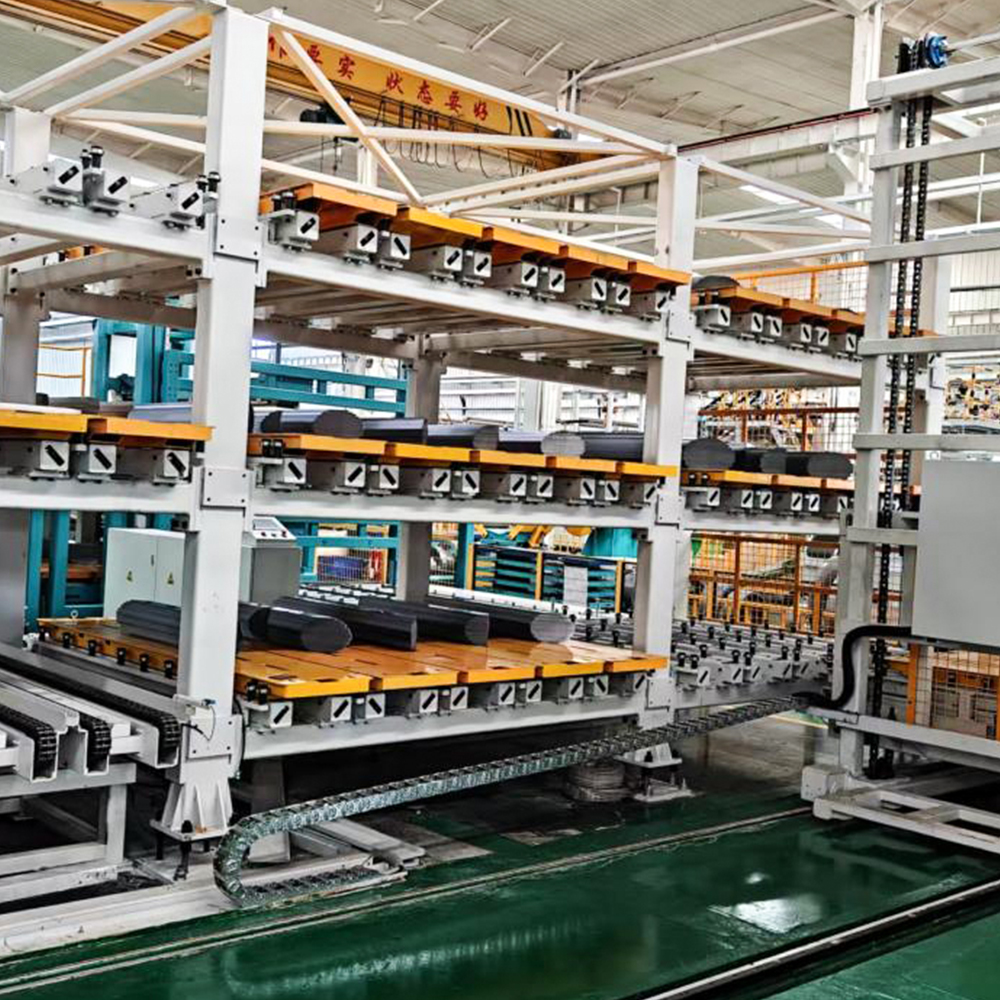

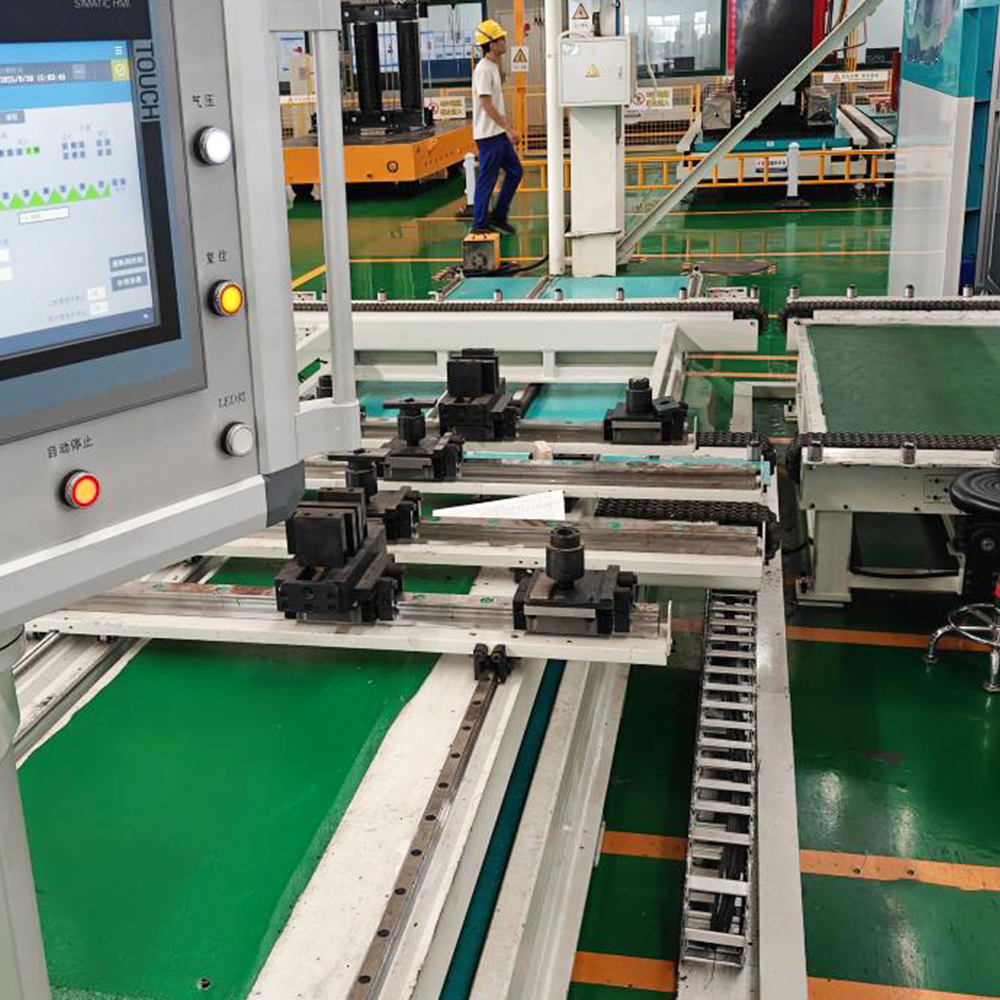

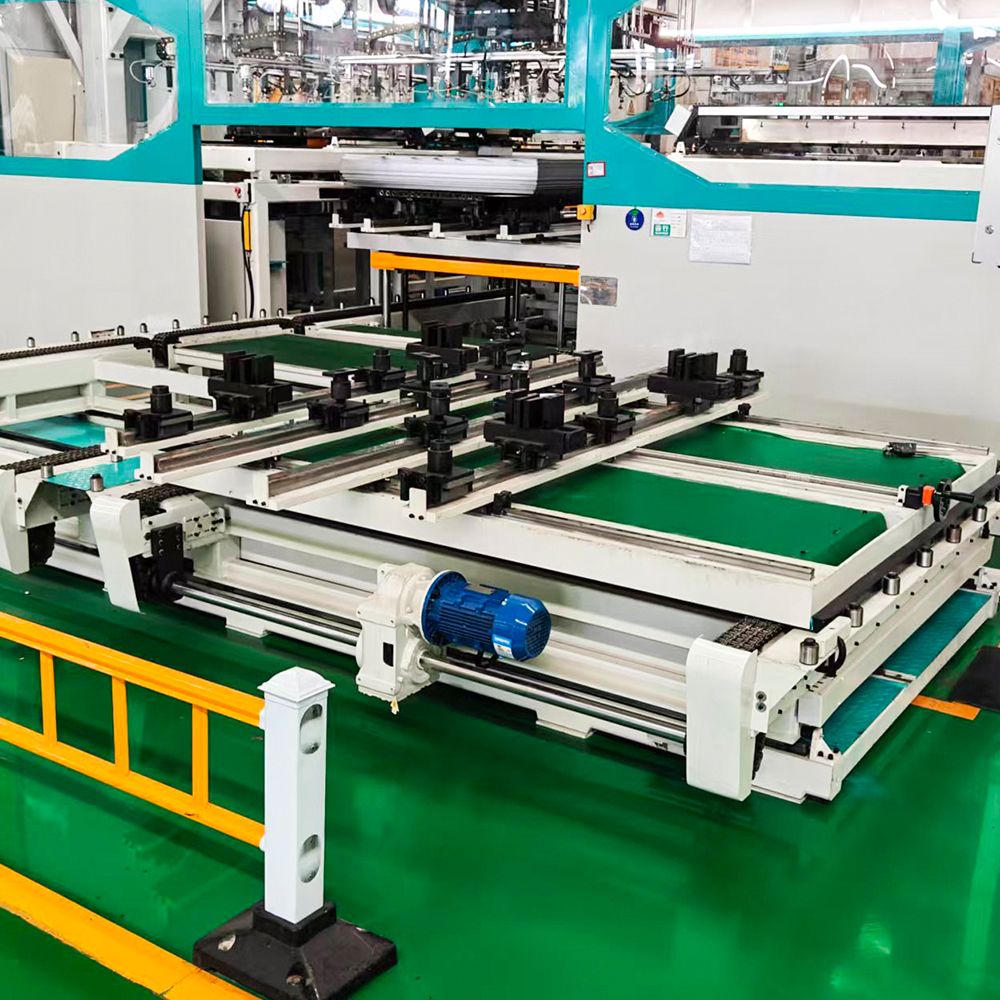

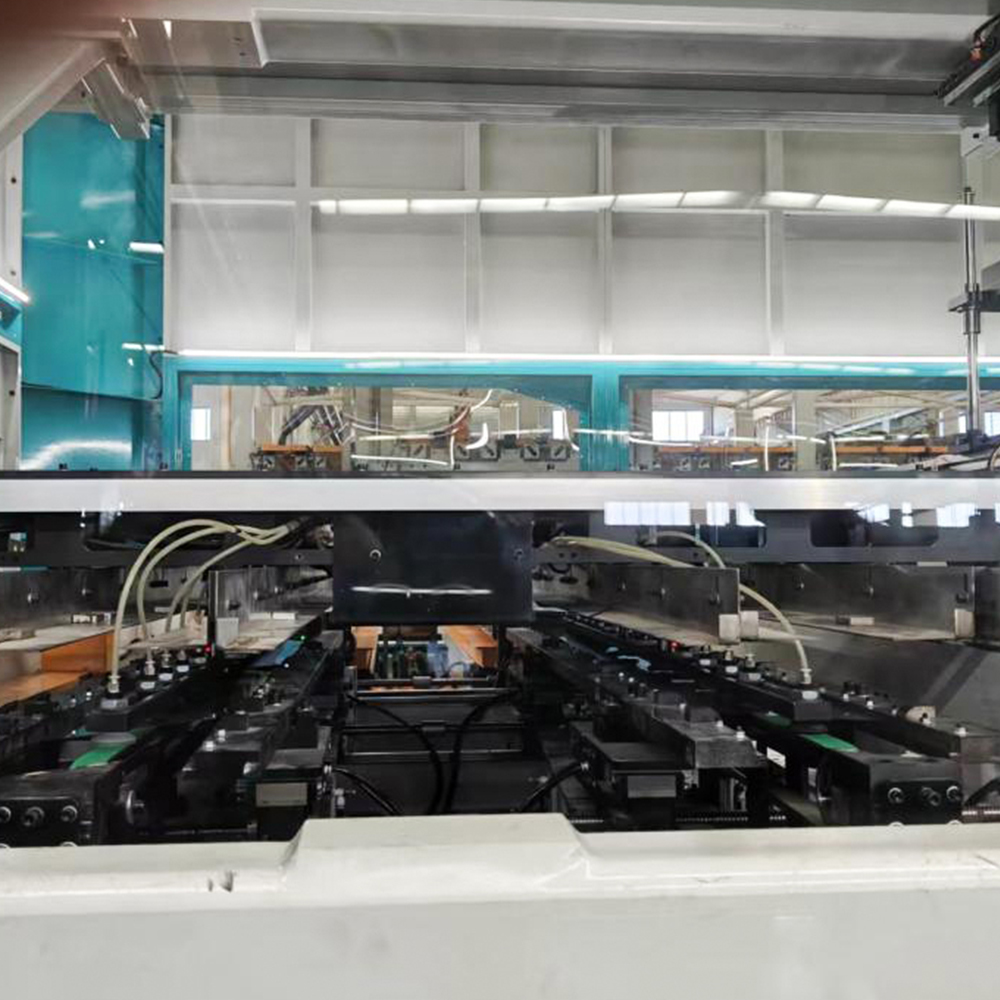

Ligne de production automatique d'empilage de noyaux de transformateur en ligne ZXD-440

Quelles sont les principales différences entre un système d'empilage en ligne (comme le ZXD-440) et un système d'empilage hors ligne ?

Dans la fabrication moderne de noyaux de transformateur, le choix entre les configurations d'empilage en ligne et hors ligne affecte fondamentalement l'efficacité de la production, le déploiement de la main-d'œuvre, la cohérence de la qualité et l'utilisation de l'espace au sol. Au centre de cette évolution technologique se trouve le Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 , un système conçu pour éliminer les goulots d'étranglement traditionnels en synchronisant le cisaillement et l'empilage. Cet article fournit une analyse comparative rigoureuse des méthodologies d'empilage en ligne et hors ligne, en s'appuyant sur la philosophie de conception spécifique du système zxd-440 et sur les capacités de fabrication de Jiangsu Jingtianxia Electric Technology Co., Ltd. Nous examinons trois sous-catégories distinctes axées sur les produits : modules d'empilage continu à grande vitesse , unités d'empilage à contrôle d'espacement de précision , et lignes d'empilage intelligentes intégrant des données — pour illustrer comment la technologie en ligne redéfinit l'assemblage de base.

1. Modules d'empilage continu à grande vitesse

Définition et positionnement : Les modules d'empilage continu à grande vitesse représentent le principal bras opérationnel du Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 . Ces modules sont directement couplés à la ligne de cisaillage transversal, permettant un cisaillement et un empilage simultanés sans manipulation intermédiaire. Contrairement aux systèmes hors ligne, dans lesquels les laminages coupés sont empilés sur des palettes, transportés puis introduits manuellement dans des stations d'empilage, ce module effectue l'empilage en temps réel lorsque les bandes sortent de la cisaille.

Fonctions principales et caractéristiques techniques : Le module fonctionne à des vitesses correspondant à la sortie de cisaillement, avec des têtes de saisie et de placement servocommandées qui orientent chaque stratification selon des modèles de pas programmés. Il élimine les étapes traditionnelles de levage après le cisaillement et l'empilage manuel, réduisant ainsi le temps de cycle de plus de 40 % dans les configurations d'atelier typiques. Des capteurs intégrés surveillent la planéité du laminage et la hauteur des bavures des bords, rejetant automatiquement les pièces défectueuses avant l'empilage.

Applications typiques : Ce module est idéal pour les noyaux de transformateurs de distribution à grand volume (jusqu'à 2 000 kVA) où le débit est la principale contrainte. Il excelle dans les usines fonctionnant en deux ou trois équipes, car son alimentation automatisée réduit la fatigue de l'opérateur et les taux d'erreur.

Différenciation par rapport à l'empilement hors ligne : L'empilage hors ligne nécessite des zones de stockage dédiées, des opérations de grue manuelles et des gabarits d'empilage séparés. Chaque transfert introduit des erreurs d'alignement et des dommages aux bords. En revanche, le Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 maintient flux de matériaux continu , préservant l'orientation précise définie par la cisaille et éliminant les étapes de réalignement.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a intégré ce module avec un outil exclusif à changement rapide, permettant un seul système d'empilage en ligne pour traiter des largeurs de noyau de 40 mm à 400 mm sans réglages mécaniques dépassant 5 minutes. Cette flexibilité est rarement réalisable dans les configurations hors ligne, qui nécessitent souvent des appareils dédiés par taille de cœur.

Spécifications clés – Module haute vitesse

• Vitesse d'empilage maximale : jusqu'à 120 laminages par minute (selon l'épaisseur).
• Plage d'épaisseur de stratification : 0,18 mm – 0,35 mm (acier au silicium).
• Précision du chevauchement par étapes : ±0,05 mm.
• Détection automatique des bavures avec porte de rejet en temps réel.
• Connectivité Ethernet/IP directe pour la surveillance à distance.

2. Unités d'empilage avec contrôle des écarts de précision

Définition et positionnement : La deuxième sous-catégorie critique au sein de la Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 est l'unité de contrôle d'écart de précision. Alors que l'empilage hors ligne dépend des compétences de l'opérateur pour maintenir des espaces d'air uniformes entre les paquets de base, cette unité automatise la mesure et l'ajustement des espaces à l'aide de capteurs à triangulation laser et de servoactionneurs en boucle fermée.

Fonctions principales et caractéristiques techniques : Chaque cycle d'empilage mesure l'écart réel à cinq points de référence sur la jambe centrale. L'unité compense ensuite en micro-ajustant la position du prochain laminage ou en sélectionnant un laminage de cale à partir d'un alimentateur dédié. Cette fonctionnalité s'attaque directement aux pertes à vide du transformateur, car les écarts inégaux sont l'une des principales causes de l'augmentation du courant magnétisant. Le système stocke des histogrammes d'écart par lot de carottes, permettant un contrôle statistique du processus.

Applications typiques : Cette unité est indispensable pour les noyaux de transformateurs de puissance (10 MVA et plus) et pour les transformateurs de traction spécialisés où les pénalités de perte sont sévères. Il est également utilisé dans les noyaux avec des joints à onglet nécessitant des tolérances extrêmement serrées (± 0,02 mm) que les méthodes manuelles hors ligne ne peuvent pas atteindre de manière cohérente.

Différenciation par rapport à l'empilement hors ligne : L'empilage hors ligne repose sur des jauges d'épaisseur et sur le jugement de l'opérateur, qui introduisent de la variabilité selon les équipes et les opérateurs. De plus, les systèmes hors ligne ne peuvent pas ajuster les écarts de manière dynamique une fois le noyau assemblé ; toute correction nécessite un démontage partiel. Le approche d'empilement en ligne avec la plate-forme zxd-440 garantit que les données d'écart sont suivies par stratification , et corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a validé cette unité dans plus de 200 installations, démontrant une réduction moyenne de 8 à 12 % des pertes de noyau par rapport à l'empilage manuel hors ligne pour la même qualité d'acier. L'équipe R&D de l'entreprise (46 professionnels techniques) a développé des algorithmes propriétaires de contrôle des écarts qui sont désormais intégrés à la norme. ligne d'empilage automatique en ligne suite logicielle.

Comparaison fonctionnelle – Méthodes de contrôle des écarts

3. Lignes d'empilage intelligentes intégrant des données

Définition et positionnement : Le troisième pilier du Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 est la couche d'intégration de données intelligente, qui transforme la ligne d'empilage d'une machine autonome en un nœud au sein de l'écosystème de fabrication numérique de l'usine. En revanche, l’empilage hors ligne fonctionne comme un poste de travail isolé avec un retour numérique minimal.

Fonctions principales et caractéristiques techniques : Ce système collecte des données en temps réel provenant de capteurs de cisaillement, de servos d'empilage, d'unités de contrôle d'espacement et de caméras d'inspection visuelle. Il regroupe des indicateurs de performance clés (KPI) tels que l'efficacité globale de l'équipement (OEE), le rendement d'empilage, le temps moyen entre les assistances (MTBA) et la prévision des pertes de base sur la base des écarts mesurés. Le système s'interface également avec les systèmes de gestion d'entrepôt pour demander automatiquement des bobines d'acier en fonction du tonnage consommé.

Applications typiques : Cette ligne intelligente est déployée dans les usines intelligentes en quête de certification Industrie 4.0, ainsi que dans les installations multi-produits où la fréquence de changement est élevée. Il permet une maintenance prédictive en suivant les courants des servomoteurs et les modèles de vibrations, alertant ainsi les opérateurs avant qu'un temps d'arrêt imprévu ne se produise.

Différenciation par rapport à l'empilement hors ligne : Les systèmes hors ligne génèrent peu ou pas de données numériques ; les contrôles de qualité sont souvent effectués une fois l'empilement terminé, ce qui entraîne une détection retardée des problèmes. Le système intelligent en ligne , cependant, fournit contrôle qualité en boucle fermée — si un écart est détecté, la ligne peut s'arrêter et se corriger automatiquement, ou signaler la carotte pour la retravailler avant qu'elle ne quitte la station. Cette capacité est particulièrement précieuse pour les applications à haute fiabilité telles que les transformateurs marins et les unités élévateurs d'éoliennes.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a intégré cette intelligence dans chaque Solution d'empilage en ligne zxd-440 livré depuis 2024, en tirant parti de son équipe logicielle interne pour personnaliser les tableaux de bord pour le système de planification des ressources d'entreprise (ERP) de chaque client. L'approche intégrée de l'entreprise, couvrant noyaux de transformateur, équipement d'empilage de noyaux intelligent, machines de découpe transversale de noyaux, entreposage intelligent et logistique automatisée —garantit que la ligne d'empilage intégrée aux données communique de manière transparente avec les équipements en amont et en aval.

1. Suivi OEE en temps réel – les temps d'arrêt, la perte de vitesse et la perte de qualité sont affichés sur l'IHM.
2. Alertes de diagnostic prédictives – basé sur des modèles thermiques et vibratoires.
3. Gestion des recettes – stocke jusqu'à 1 000 conceptions de base avec tous les paramètres d'empilement.
4. Rapports automatiques par lots – Exportations PDF/CSV pour des pistes d’audit de qualité.
5. Capacité de mise à jour du micrologiciel à distance – permet une amélioration continue sans visites sur site.

Comparaison au niveau du système : empilage en ligne et hors ligne

Foire aux questions

Q1 : Quel est le principal avantage opérationnel du système d'empilage en ligne zxd-440 par rapport aux méthodes hors ligne ?

Le principal avantage est cisaillement et empilage simultanés , ce qui élimine les étapes traditionnelles de levage après cisaillement et d'empilage manuel. Cela réduit le temps de cycle de plus de 40 %, minimise les dommages aux bords induits par la manipulation et garantit que chaque stratification est empilée dans l'orientation exacte lorsqu'elle quitte la cisaille, ce qui entraîne un contrôle plus strict des écarts et une réduction des pertes de noyau.

Q2 : En quoi l'unité de contrôle d'écartement de précision du zxd-440 diffère-t-elle du réglage d'écartement hors ligne ?

Le zxd-440 utilise des capteurs de triangulation laser pour mesurer les écarts en cinq points par cycle et applique immédiatement des corrections d'asservissement en boucle fermée. Le réglage hors ligne repose sur des jauges d'épaisseur manuelles et des corrections uniquement après l'assemblage complet, ce qui ne peut pas compenser dynamiquement les variations lors de l'empilage. L'unité en ligne atteint une tolérance de ±0,02 mm avec une traçabilité complète.

Q3 : Le zxd-440 peut-il gérer différentes tailles et matériaux de noyau sans de longs changements ?

Oui. Grâce à un logiciel de gestion de recettes, le Ligne de production automatique d'empilage de noyaux de transformateur en ligne zxd-440 stocke jusqu'à 1 000 conceptions de base. Le changement entre les largeurs (40 à 400 mm) et les épaisseurs (0,18 à 0,35 mm) prend 2 à 5 minutes, contre 20 à 45 minutes pour les systèmes hors ligne qui nécessitent des changements physiques de gabarit et une reconversion de l'opérateur.

Q4 : Quel rôle Jiangsu Jingtianxia Electric Technology Co., Ltd. joue-t-elle dans le soutien de cette technologie d'empilage en ligne ?

Jiangsu Jingtianxia Electric Technology Co., Ltd. fournit une intégration de bout en bout, depuis le ligne d'empilage en ligne et des machines de découpe transversale à l'entreposage et à la logistique intelligents. Avec plus de 46 spécialistes techniques, la société propose des tableaux de bord logiciels personnalisés, des cadres de maintenance prédictive et une assistance mondiale sur le terrain, garantissant que chaque installation du zxd-440 s'aligne sur l'écosystème de production existant du client.
