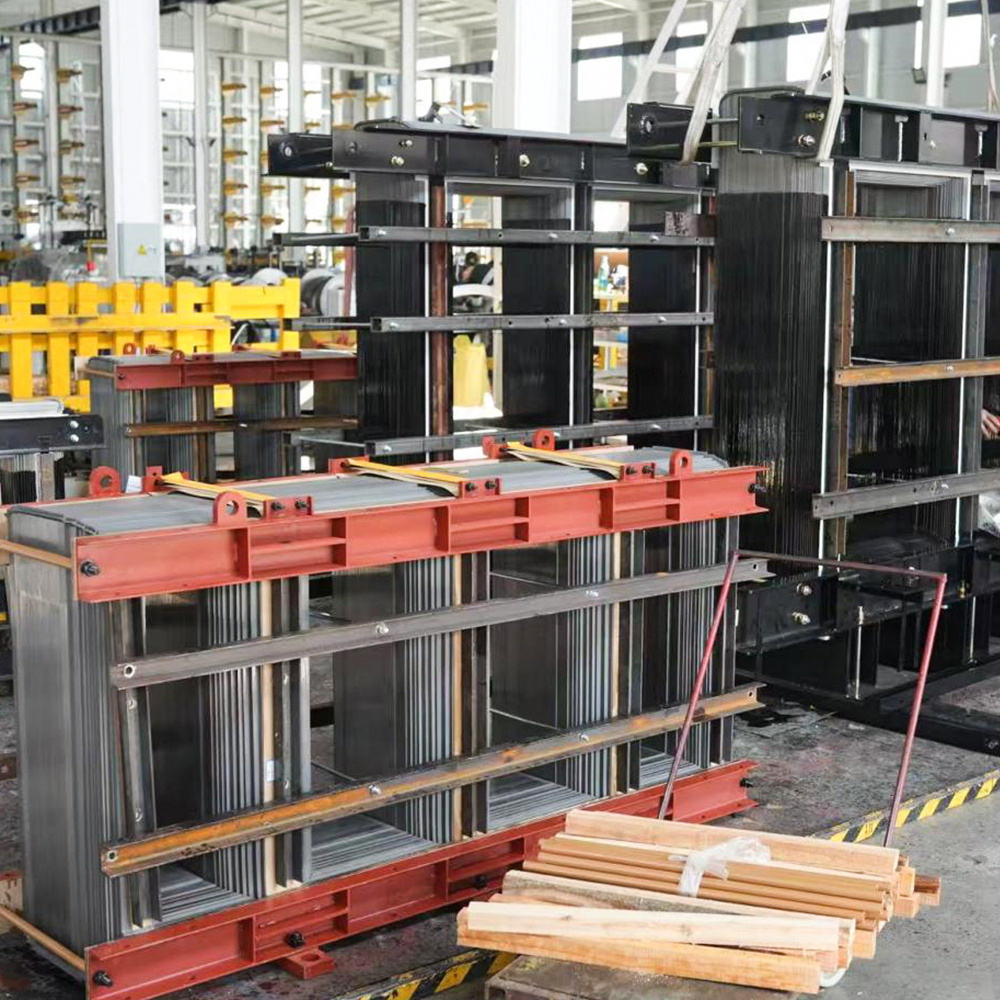

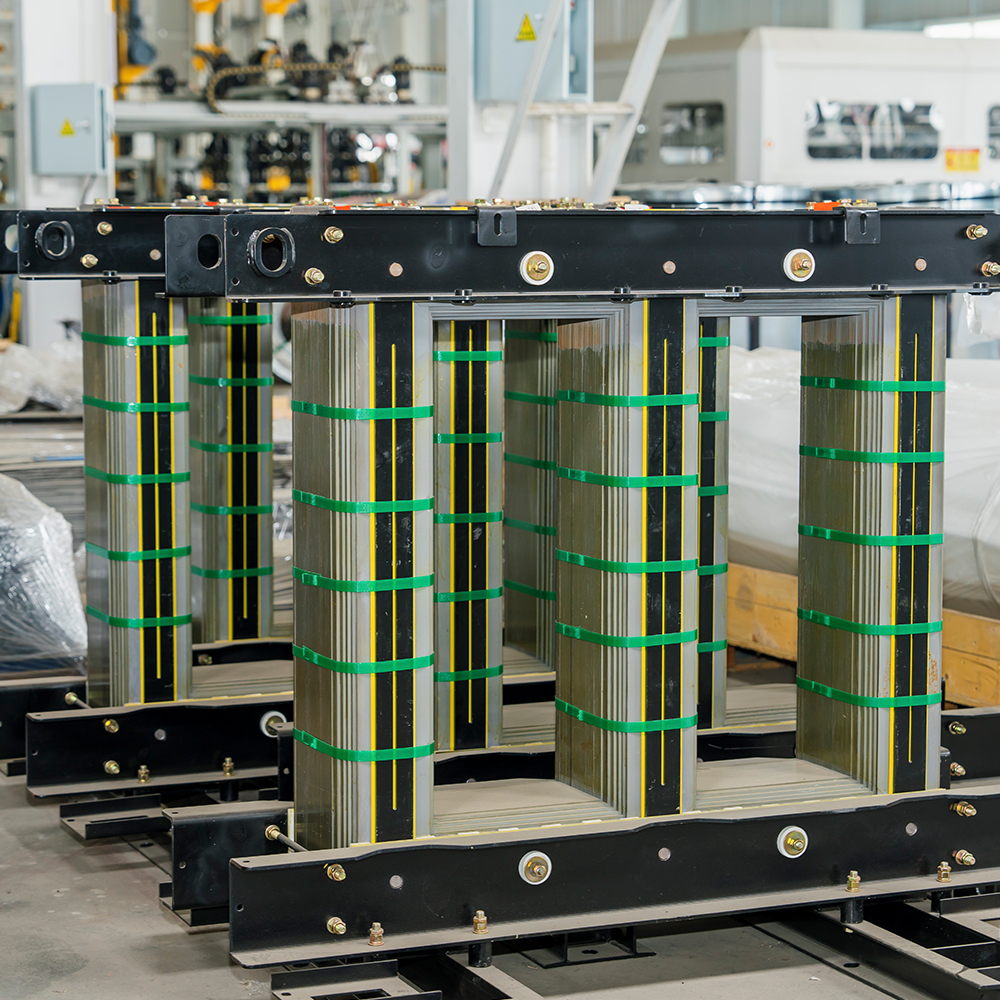

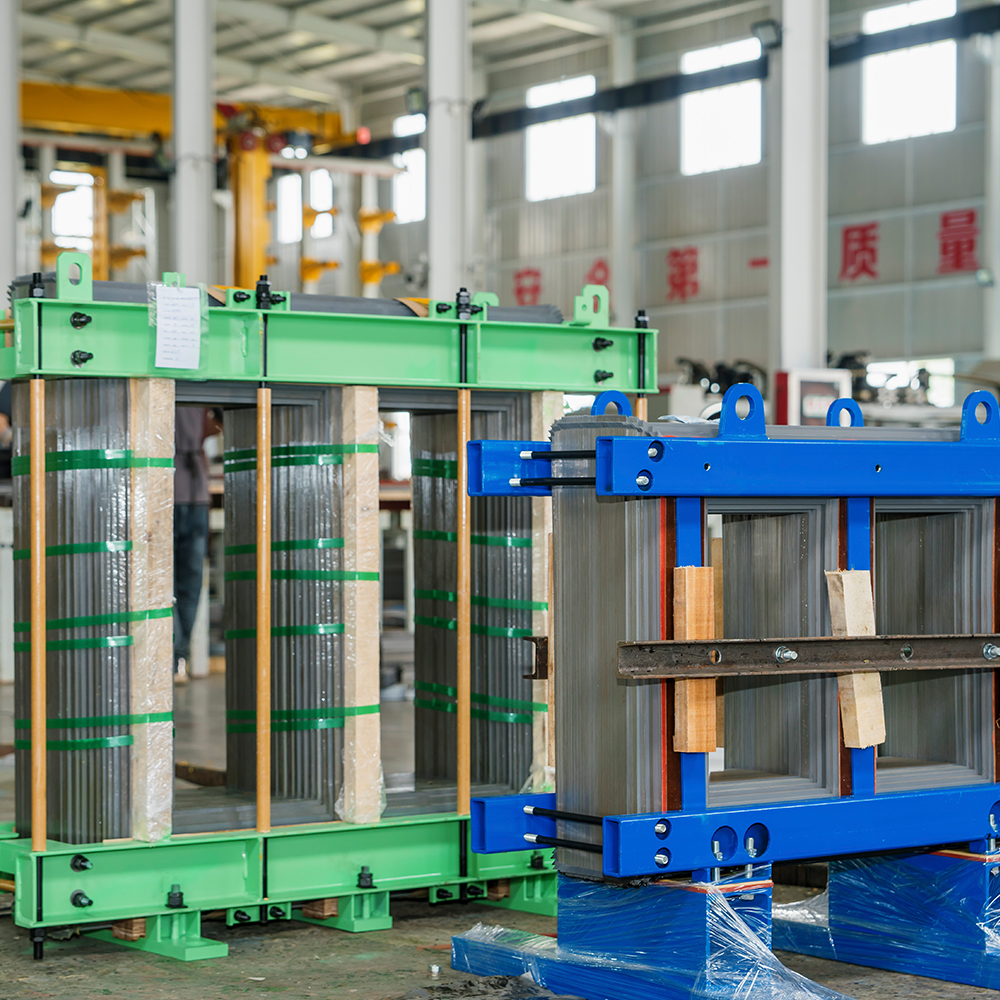

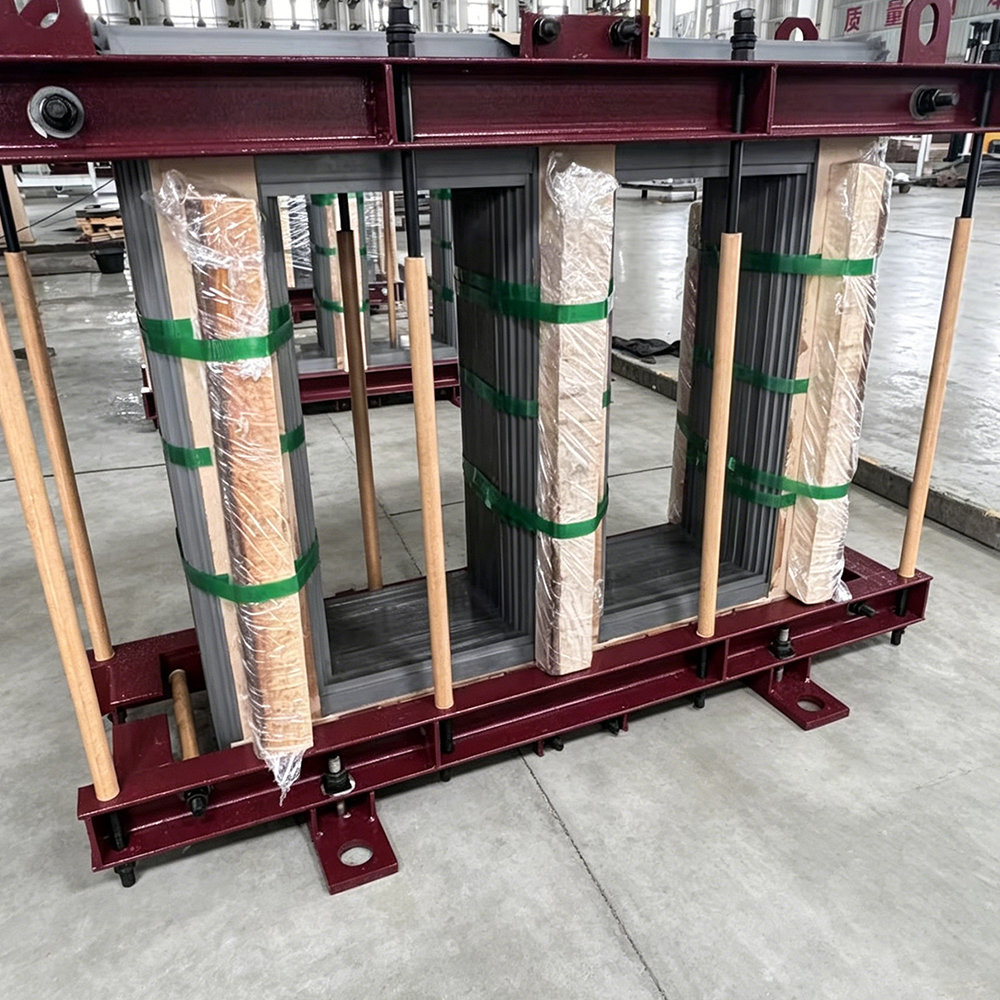

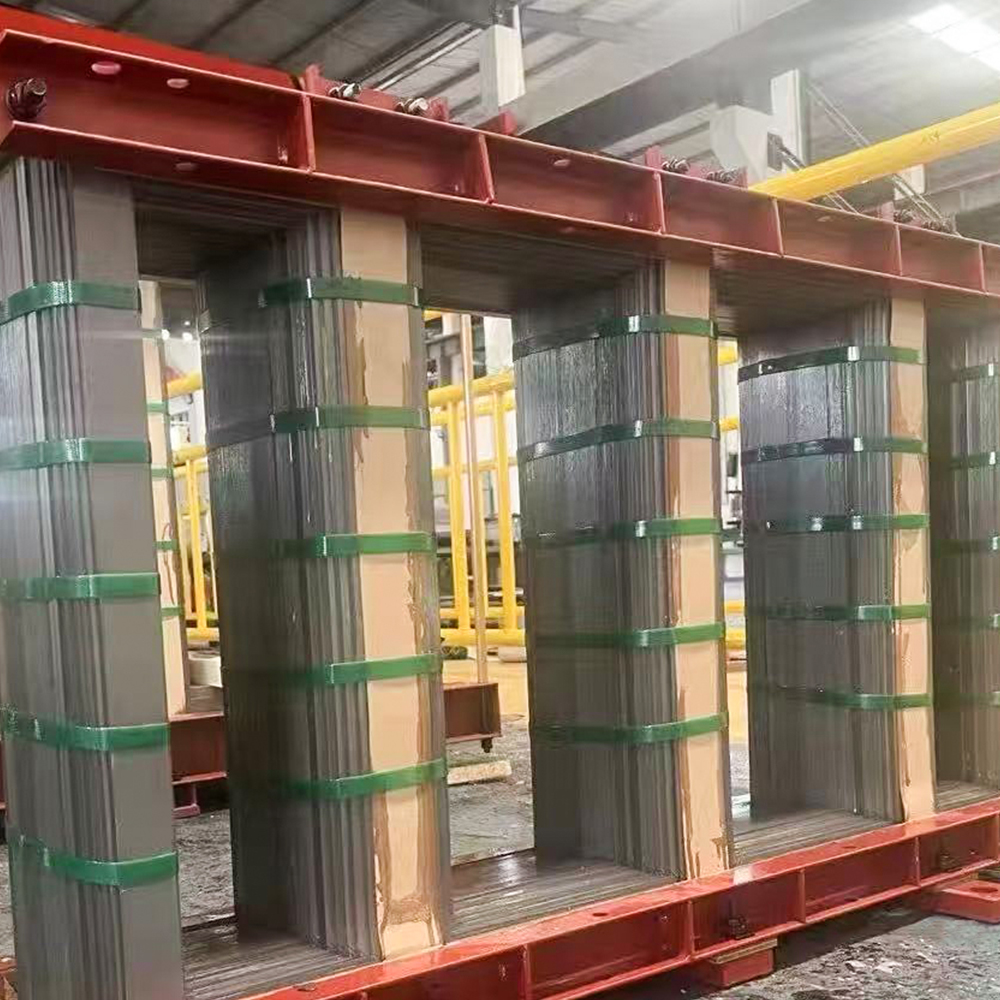

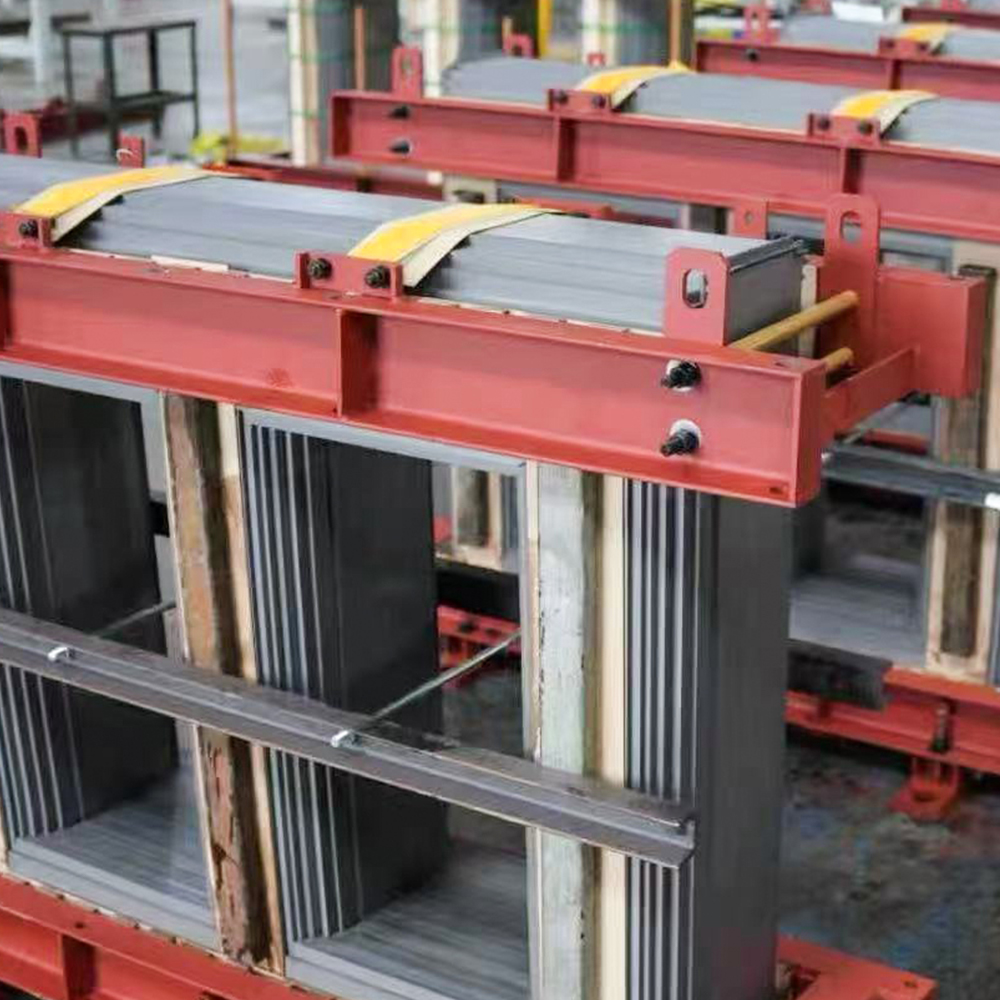

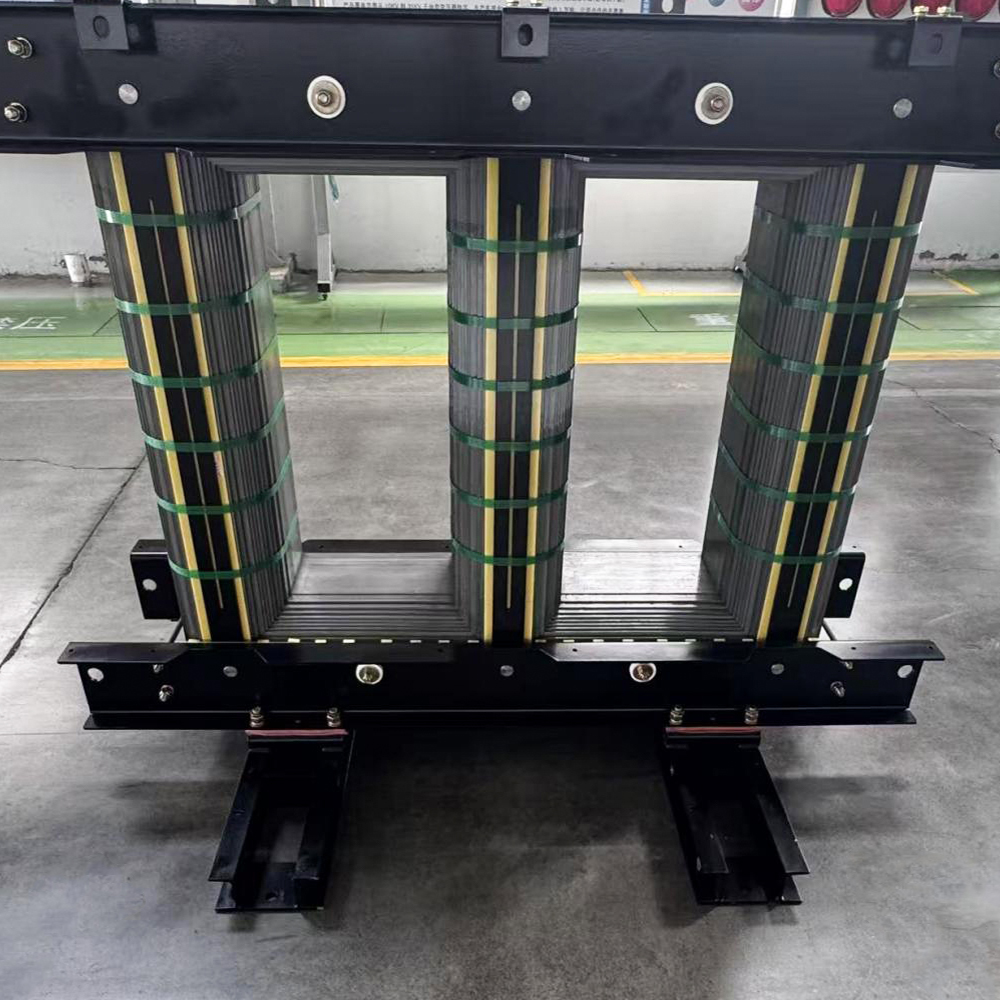

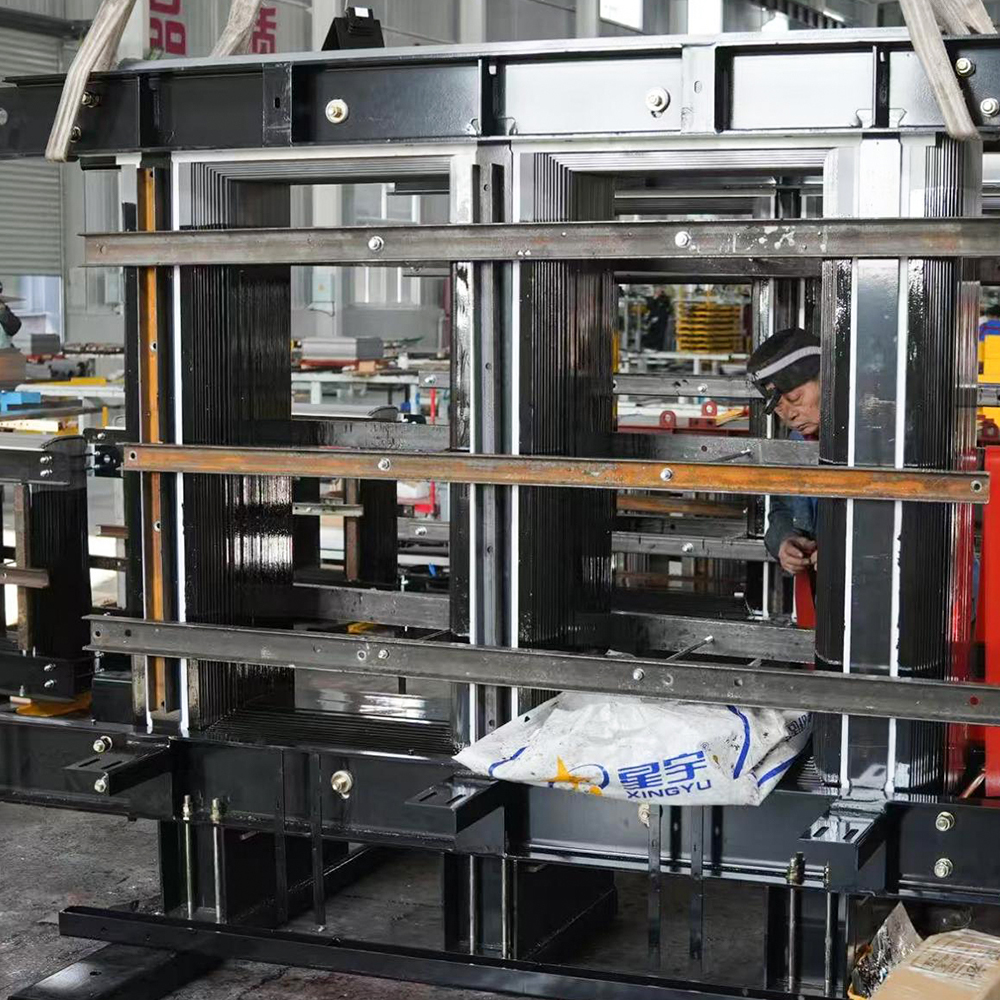

Noyau de transformateur immergé dans l'huile

Qu'est-ce que la perte de noyau dans un transformateur immergé dans l'huile ?

Dans le domaine du transport et de la distribution d'énergie, noyau de transformateur immergé dans l'huile sert de cœur magnétique à l’ensemble de l’appareil. Sa fonction principale est de fournir un chemin à faible réluctance pour le flux magnétique, permettant ainsi une conversion efficace de l'énergie électromagnétique entre les enroulements primaire et secondaire. Cependant, aucun matériau magnétique n’est parfait. En fonctionnement normal, une partie de l’énergie électrique est inévitablement dissipée sous forme de chaleur dans le noyau lui-même – un phénomène collectivement connu sous le nom de perte de noyau. Comprendre la perte de noyau n’est pas simplement un exercice académique ; il s'agit d'une considération économique et opérationnelle essentielle qui influence directement l'efficacité du transformateur, la température de fonctionnement et le coût global du cycle de vie. Pour les services publics et les utilisateurs industriels, minimiser les pertes du cœur se traduit par des économies substantielles à long terme et une meilleure fiabilité du réseau. Cet article se penche sur les origines, les composants et les stratégies d'atténuation de la perte de noyau, tout en montrant également comment la fabrication avancée et les matériaux de qualité supérieure, illustrés par Jiangsu Jingtianxia Electric Technology Co., Ltd., redéfinissent les références de performance pour les noyaux de transformateurs modernes.

1. Les origines physiques de la perte de noyau dans les transformateurs immergés dans l'huile

Pour bien comprendre ce qu'implique la perte du cœur, il faut d'abord examiner le comportement électromagnétique du noyau de transformateur immergé dans l'huile sous excitation en courant alternatif (AC). La perte de base est globalement classée en deux composantes principales : perte d'hystérésis et perte par courants de Foucault . La perte d'hystérésis résulte de la magnétisation et de la démagnétisation continues du matériau du noyau lors des cycles de courant alternatif. Chaque cycle nécessite de l'énergie pour surmonter le mouvement de la paroi du domaine magnétique, et cette énergie est libérée sous forme de chaleur. L'ampleur de la perte par hystérésis dépend de la coercivité du matériau du noyau et de la densité de flux de fonctionnement. La perte par courants de Foucault, quant à elle, est induite par les courants de circulation qui circulent dans le matériau du noyau lui-même en raison du champ magnétique variable dans le temps. Ces courants génèrent un échauffement résistif (pertes I²R) et sont fortement influencés par la résistivité électrique du noyau et l'épaisseur de stratification. En haute qualité noyau de transformateur immergé dans l'huile Dans leurs conceptions, les fabricants utilisent de fines tôles d'acier au silicium à grains orientés pour réduire efficacement les chemins de courants de Foucault, réduisant ainsi cette composante de perte.

Il est important de noter que la perte de noyau est un processus continu et irréversible. Même lorsque le transformateur est à vide, le noyau consomme toujours du courant d'excitation et dissipe la puissance. C'est pourquoi la perte du noyau est souvent appelée perte à vide. Pour un transformateur de distribution typique, la perte du noyau peut représenter 15 à 30 % des pertes totales au cours de sa durée de vie, ce qui en fait une cible principale des programmes d'amélioration de l'efficacité. La sélection stratégique des matériaux de base, tels que l'acier au silicium à grains orientés de qualité supérieure avec des épaisseurs de 0,23 mm, 0,27 mm et 0,30 mm, a un impact direct sur les composants à hystérésis et à courants de Foucault. C’est précisément là que les fabricants spécialisés démontrent leur valeur, en combinant la science des matériaux avec l’ingénierie de précision pour obtenir des caractéristiques de pertes ultra faibles.

2. Classification des pertes de base par matériau et approche de conception

Pour gérer et réduire efficacement les pertes de noyau, l'industrie a développé diverses sous-classifications de noyau de transformateur immergé dans l'huile technologies. Chaque classification offre des avantages distincts en termes de performances magnétiques, de fabricabilité et de rentabilité. Ci-dessous, nous explorons trois catégories importantes qui reflètent les pratiques d'ingénierie actuelles et les demandes du marché.

2.1 Noyaux conventionnels en acier au silicium à grains orientés

Cette catégorie représente la norme industrielle pour la plupart des transformateurs de distribution et de moyenne puissance. Le noyau est construit à partir de acier au silicium à grains orientés feuilles, généralement d'une épaisseur de 0,27 mm ou 0,30 mm, qui sont empilées et serrées pour former un circuit magnétique fermé. La caractéristique déterminante de cette conception est l'orientation cristallographique contrôlée : l'acier est traité de manière à ce que la direction de magnétisation facile s'aligne avec la direction de laminage, maximisant ainsi la densité de flux et minimisant la perte d'hystérésis. Les noyaux conventionnels sont largement adoptés en raison de leurs performances équilibrées, de leurs processus de production matures et de leur structure de coûts compétitive. Leurs applications typiques incluent les transformateurs de distribution de services publics, les unités abaisseurs industriels et les systèmes de collecte d'énergie renouvelable.

Le principal avantage des noyaux conventionnels en acier au silicium réside dans leur prévisibilité et leur fiabilité. Les fabricants dotés de solides capacités techniques, tels que Jiangsu Jingtianxia Electric Technology Co., Ltd., ont perfectionné les processus de refendage et de cisaillement de précision nécessaires pour maintenir des tolérances dimensionnelles serrées et des propriétés magnétiques constantes. En employant des techniques d'empilage et de liaison de haute précision, ces noyaux contrôlent efficacement les contraintes internes, un facteur clé pour éviter une surchauffe localisée et garantir des performances stables en courant à vide. De plus, la perte à vide de ces noyaux peut être conçue pour obtenir un écart négatif par rapport aux normes nationales, offrant ainsi aux utilisateurs finaux une réduction tangible des dépenses d'exploitation tout au long du cycle de vie du transformateur. Avec plus de 46 talents techniques professionnels parmi son personnel, Jiangsu Jingtianxia Electric Technology Co., Ltd. a accumulé une expertise approfondie dans l'optimisation de ce type de base pour divers environnements d'exploitation.

2.2 Noyaux à haute perméabilité (Hi-B)

Les cœurs Hi-B représentent une avancée évolutive dans noyau de transformateur immergé dans l'huile technologie. Ces noyaux utilisent un acier à grains orientés spécialement traité qui présente une perméabilité magnétique encore plus élevée que les nuances conventionnelles, atteignant souvent des valeurs de perméabilité supérieures à 1,88 T à 800 A/m. Cette perméabilité améliorée permet une réduction de la section transversale du noyau pour la même capacité de traitement du flux, conduisant à une conception de transformateur plus compacte. Le volume réduit du noyau réduit à son tour à la fois le coût des matériaux et la perte globale du noyau. Les noyaux Hi-B sont particulièrement appréciés dans les transformateurs à haut rendement qui doivent se conformer à des normes réglementaires strictes, telles que les exigences du DOE 2016 ou de l'UE en matière d'écoconception de niveau 2.

L'un des principaux différenciateurs des noyaux Hi-B réside dans leurs performances supérieures dans des conditions de densité de flux élevée. Alors que les noyaux conventionnels peuvent connaître une saturation rapide au-dessus de 1,7 T, les qualités Hi-B peuvent fonctionner efficacement jusqu'à 1,9 T, ce qui les rend idéales pour les transformateurs confrontés à des fluctuations de tension ou à des profils de charge variables. Leurs applications typiques incluent les gros transformateurs de puissance, les transformateurs de traction pour les systèmes ferroviaires et les unités de transmission haute tension. Jiangsu Jingtianxia Electric Technology Co., Ltd. exploite son équipement intelligent avancé d'empilage de noyaux et ses lignes de production automatisées pour produire des noyaux Hi-B avec une précision dimensionnelle exceptionnelle et des pertes de joints minimales. L'engagement de l'entreprise en faveur d'un approvisionnement en matériaux de qualité supérieure, provenant de marques nationales et importées de premier plan, garantit que chaque noyau Hi-B atteint des performances magnétiques stables et un contrôle de courant supérieur, améliorant ainsi le facteur de puissance du réseau connecté.

2.3 Noyaux en alliage amorphe

Les noyaux en alliage amorphe constituent une rupture radicale par rapport aux conceptions traditionnelles en acier au silicium cristallin. Au lieu d'une structure de réseau atomique régulière, les métaux amorphes présentent un agencement désordonné, semblable à du verre, qui réduit considérablement la perte d'hystérésis, généralement de 60 à 70 % par rapport à l'acier conventionnel à grains orientés. Cela rend le noyau de transformateur immergé dans l'huile construit à partir d'un alliage amorphe, une solution exceptionnellement économe en énergie, en particulier pour les transformateurs fonctionnant dans des conditions de charge légère ou variable. L'épaisseur typique du ruban amorphe est de seulement 0,025 mm à 0,030 mm, ce qui contribue également à des pertes par courants de Foucault extrêmement faibles.

Cependant, les noyaux amorphes présentent des défis de fabrication uniques. Le matériau est intrinsèquement fragile et nécessite des processus spécialisés de refendage et de cisaillement pour éviter les fractures induites par la contrainte. De plus, l'ensemble noyau doit être manipulé avec une extrême prudence pour conserver les propriétés magnétiques et éviter la dégradation des performances. Malgré ces défis, le potentiel d'économie d'énergie est indéniable : les noyaux amorphes peuvent réduire les pertes à vide jusqu'à 75 % par rapport aux conceptions conventionnelles, ce qui les rend très attractifs pour les réseaux de distribution ruraux, les parcs éoliens offshore et les applications de réseaux intelligents. Jiangsu Jingtianxia Electric Technology Co., Ltd. a investi de manière significative dans la R&D et l'infrastructure de production pour surmonter ces obstacles de fabrication, offrant aux clients une source fiable de noyaux amorphes de haute qualité soutenue par des systèmes d'entreposage d'atelier intelligents et une logistique automatisée. La capacité de l'entreprise à fournir des solutions de support uniques pour les clients internationaux est particulièrement évidente dans cette catégorie avancée.

3. Analyse comparative des technologies de base

Pour aider les ingénieurs et les spécialistes des achats à sélectionner le type de noyau le plus approprié pour leurs applications spécifiques, le tableau suivant fournit une comparaison directe des indicateurs de performance clés dans les trois catégories évoquées ci-dessus. Toutes les données sont basées sur des valeurs typiques pour des transformateurs de distribution 50 Hz dans la plage 100-1 000 kVA.

4. Stratégies pratiques pour la réduction des pertes de base

Au-delà de la sélection des matériaux, il existe plusieurs pratiques d'ingénierie qui peuvent minimiser davantage la perte de noyau dans un noyau de transformateur immergé dans l'huile . Ces stratégies sont régulièrement mises en œuvre par des fabricants expérimentés comme Jiangsu Jingtianxia Electric Technology Co., Ltd. pour offrir des performances de produit supérieures. Les mesures clés comprennent :

• Construction de joints à recouvrement optimisée – Réduire la réluctance des articulations et les franges de flux magnétique, ce qui réduit directement les pertes localisées.
• Empilage et reliure de précision – Assurer une répartition uniforme de la pression à travers la pile centrale pour atténuer l’augmentation des contraintes internes et des pertes induites par les vibrations.
• Contrôle strict de la hauteur des bavures – Maintenir la qualité de refendage et de cisaillement pour éviter les courts-circuits entre stratifications qui amplifient les courants de Foucault.
• Recuit du noyau après découpe – Soulager les contraintes résiduelles introduites lors de la fabrication, rétablissant ainsi la perméabilité magnétique.
• Mise à la terre correcte du noyau – Prévenir les potentiels flottants et les courants de terre en circulation qui contribuent à des pertes parasites supplémentaires.

L'intégration de ces techniques nécessite à la fois des machines avancées, telles que des machines intelligentes de découpe transversale de noyaux et des chaînes d'assemblage automatisées, ainsi qu'une supervision technique chevronnée. Jiangsu Jingtianxia Electric Technology Co., Ltd. excelle dans ce domaine, ayant déployé des systèmes d'entreposage d'atelier intelligents qui garantissent la traçabilité et la cohérence de tous les lots de production. Les solutions de support uniques de l'entreprise englobent non seulement la fabrication de base, mais également l'ensemble du spectre du post-traitement, de l'inspection qualité et de la logistique, offrant ainsi une valeur inégalée aux clients mondiaux du secteur de l'énergie.

5. Questions fréquemment posées

Q1 : Quelle est la différence entre les noyaux en acier au silicium conventionnels et les noyaux amorphes en termes de comportement aux pertes ?

Les noyaux en acier au silicium conventionnels présentent une hystérésis modérée et des pertes par courants de Foucault en raison de leur structure cristalline et de leur épaisseur de stratification typique de 0,27 à 0,30 mm. Les noyaux amorphes, en revanche, ont un arrangement atomique non cristallin qui élimine presque toute perte par hystérésis, et leurs rubans extrêmement fins (0,025 mm) réduisent considérablement les pertes par courants de Foucault. En conséquence, les noyaux amorphes peuvent générer des pertes à vide 60 à 75 % inférieures à celles des conceptions conventionnelles, bien qu'ils entraînent un coût de matériau plus élevé et des exigences de manipulation plus strictes.

Q2 : Comment Jiangsu Jingtianxia Electric Technology Co., Ltd. garantit-elle une faible perte de noyau dans ses produits ?

Jiangsu Jingtianxia Electric Technology Co., Ltd. utilise une approche à plusieurs volets : s'approvisionner en acier au silicium à grains orientés de première qualité auprès des plus grandes marques nationales et internationales, utiliser des équipements de refendage et de cisaillement de haute précision, mettre en œuvre un contrôle de qualité strict à chaque étape et appliquer des techniques avancées d'empilage et de reliure pour minimiser les contraintes internes. Leur perte à vide peut systématiquement entraîner un écart négatif par rapport aux normes nationales, et leurs lignes de production automatisées garantissent la répétabilité et l'évolutivité pour les commandes de gros volumes.

Q3 : Un noyau de transformateur immergé dans l’huile peut-il être modernisé ou amélioré pour réduire les pertes ?

Dans la plupart des cas, le remplacement d'un noyau existant n'est pas économiquement pratique en raison de la refonte approfondie requise pour les dégagements des enroulements, les dimensions du réservoir et les voies de refroidissement. Cependant, les services publics optent souvent pour le remplacement du cœur lors de rénovations majeures ou lors d’une mise à niveau vers des normes d’efficacité plus élevées. Pour les nouvelles installations, la sélection d'un noyau avec des caractéristiques de perte plus faibles, telles que les qualités Hi-B ou amorphes, auprès d'un fournisseur réputé comme Jiangsu Jingtianxia Electric Technology Co., Ltd. est la stratégie la plus efficace.

Q4 : Quel rôle la perte de noyau joue-t-elle dans le coût total de possession d'un transformateur ?

La perte du noyau contribue directement à la perte à vide du transformateur, qui se produit 24 heures sur 24, 7 jours sur 7, tout au long de la durée de vie opérationnelle de l'équipement. Sur une durée de vie typique de 25 à 30 ans, le coût énergétique cumulé de la perte du noyau peut rivaliser, voire dépasser, le prix d'achat initial du transformateur. Par conséquent, investir dans un système plus efficace noyau de transformateur immergé dans l'huile — même avec une prime initiale modérée — génère souvent un retour sur investissement positif en 3 à 5 ans, suivi de décennies d'économies soutenues.

Q5 : Comment l'épaisseur de l'acier au silicium affecte-t-elle la perte de noyau dans les transformateurs immergés dans l'huile ?

Des tôles d'acier plus fines, telles que 0,23 mm contre 0,30 mm, réduisent la composante de perte par courants de Foucault car la longueur du trajet du courant de circulation est raccourcie et la résistance électrique entre les tôles est plus élevée. Cependant, un acier plus mince augmente également la complexité et le coût de fabrication. L'épaisseur optimale dépend du niveau de perte cible et de la fréquence nominale du transformateur. Pour les applications standard 50/60 Hz, 0,27 mm offre un compromis équilibré, tandis que 0,23 mm est préféré pour les conceptions à très haut rendement.

En conclusion, la perte de noyau dans un noyau de transformateur immergé dans l'huile est un phénomène aux multiples facettes régi par les propriétés des matériaux, la conception géométrique et la précision de fabrication. Avec l’avènement des aciers avancés à grains orientés et des alliages amorphes, associés à des technologies de production de pointe, l’industrie repousse constamment les limites de ce qui est réalisable. Les fabricants aiment Jiangsu Jingtianxia Electric Technology Co., Ltd. sont à l'avant-garde de cette évolution, en proposant une gamme complète allant des noyaux conventionnels en acier au silicium aux solutions amorphes de nouvelle génération. En tirant parti de leur expertise technique approfondie, de leurs systèmes de production intelligents et de leur engagement inébranlable envers la qualité, ils permettent au secteur électrique mondial de construire une infrastructure énergétique plus efficace, fiable et durable. Pour ceux qui cherchent à optimiser les performances des transformateurs, comprendre la perte dans le noyau et sélectionner le bon partenaire principal est une étape indispensable vers l'excellence opérationnelle à long terme.
