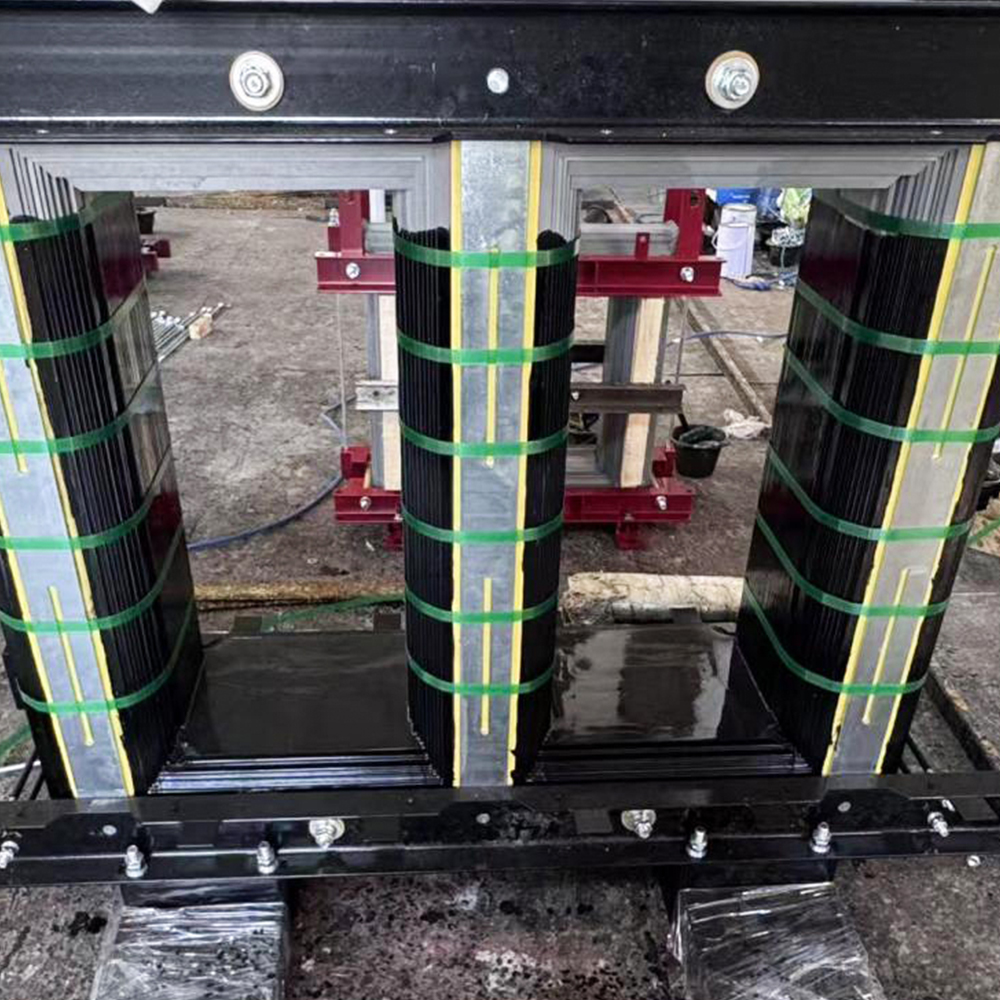

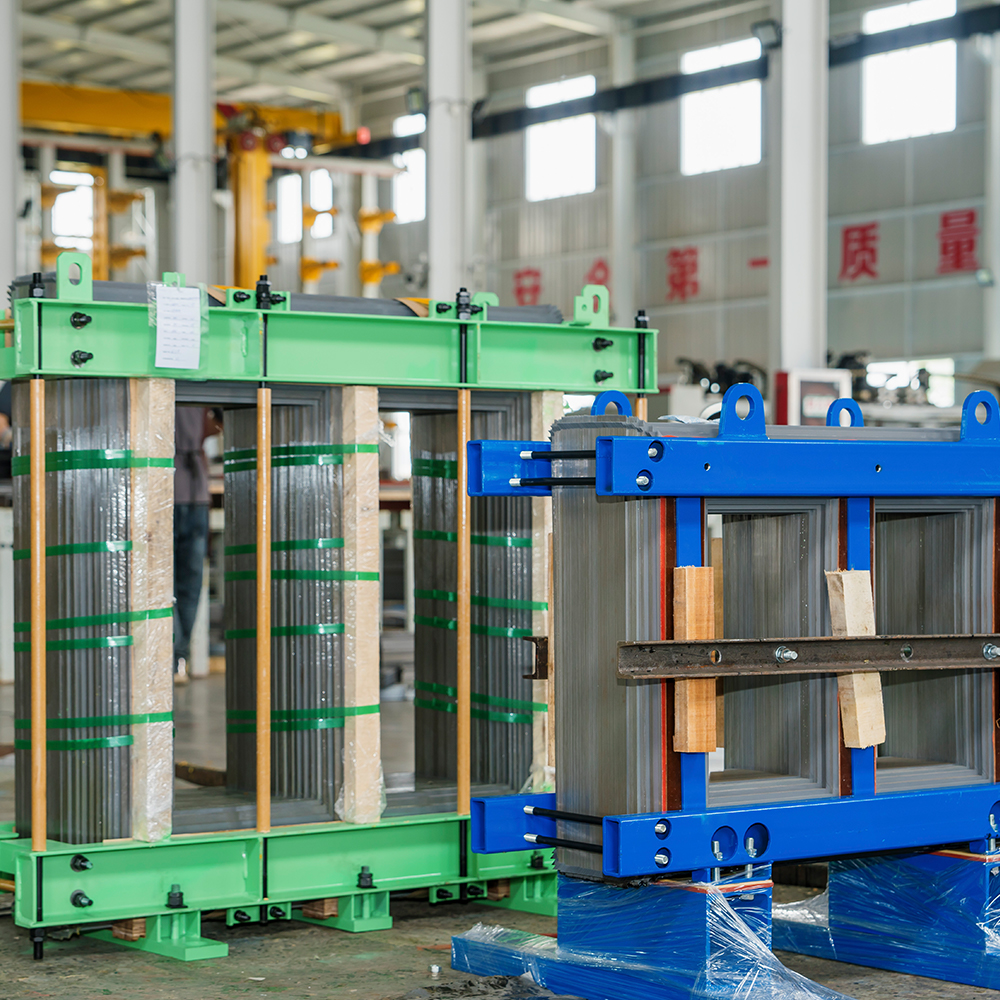

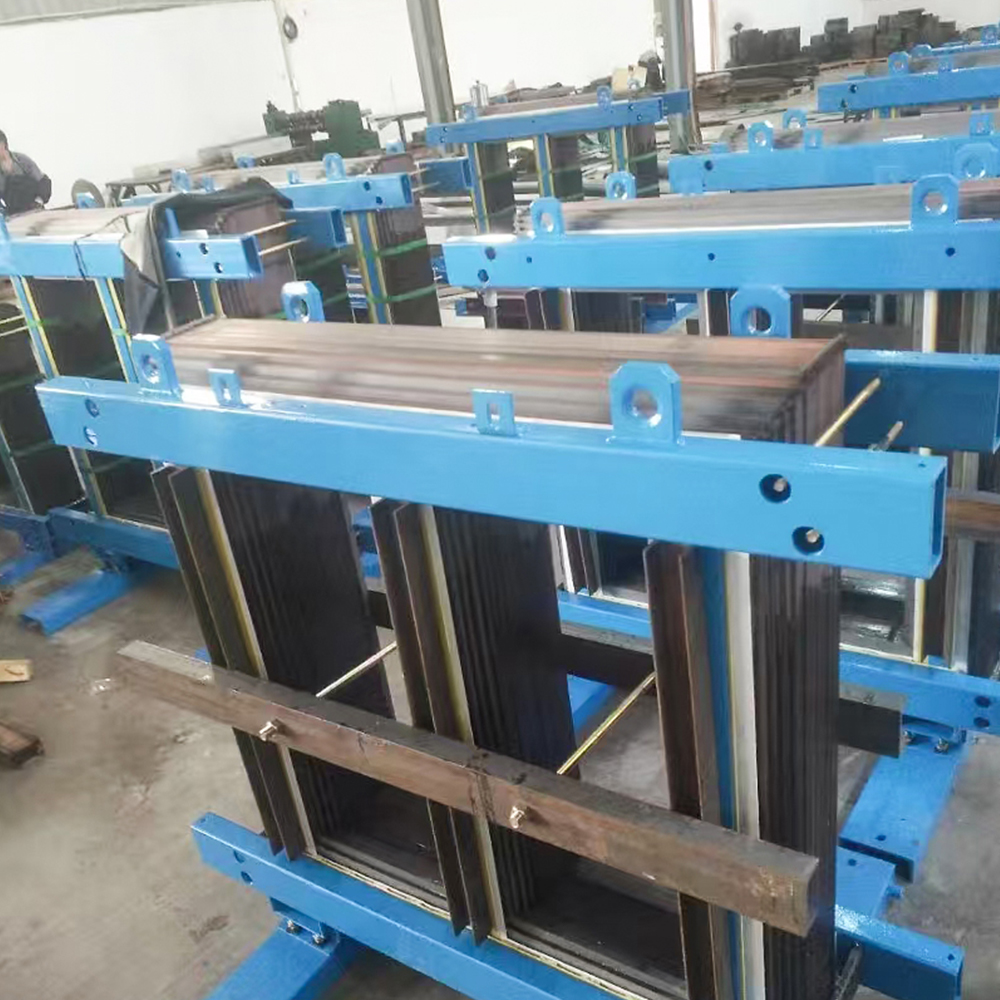

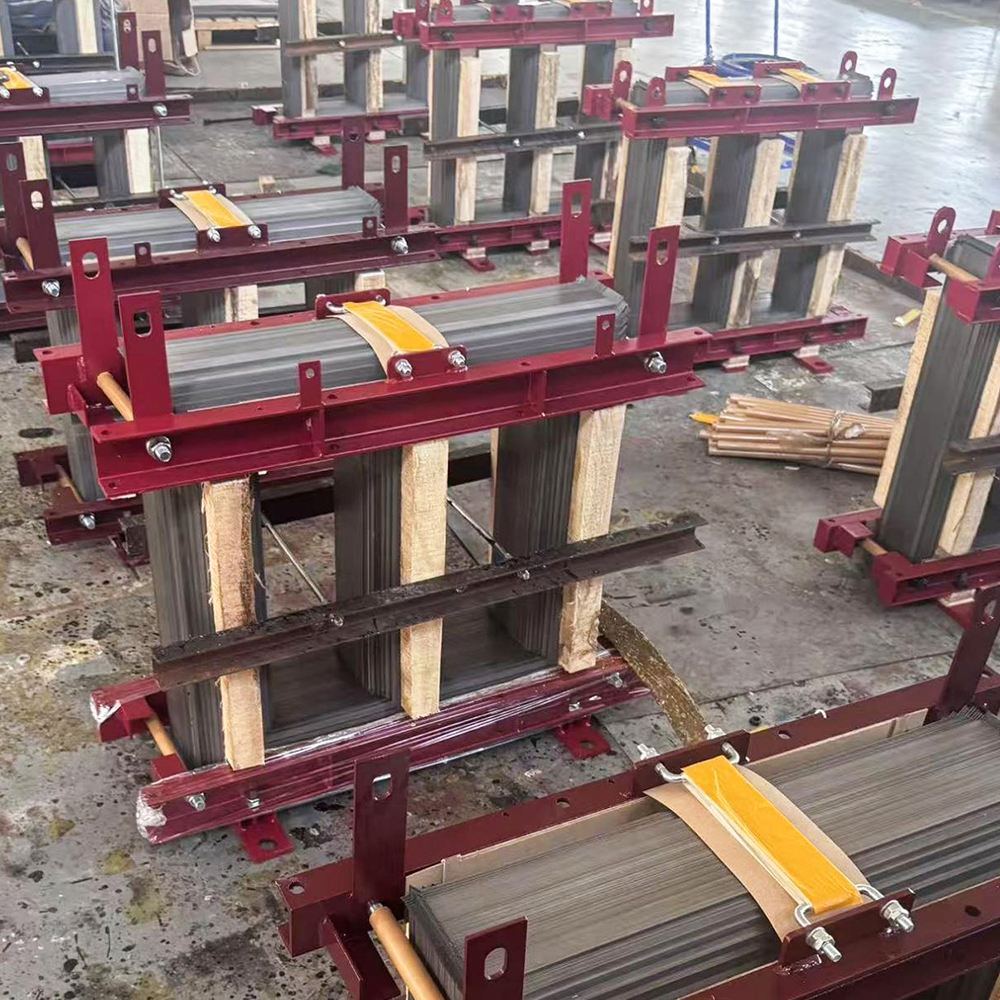

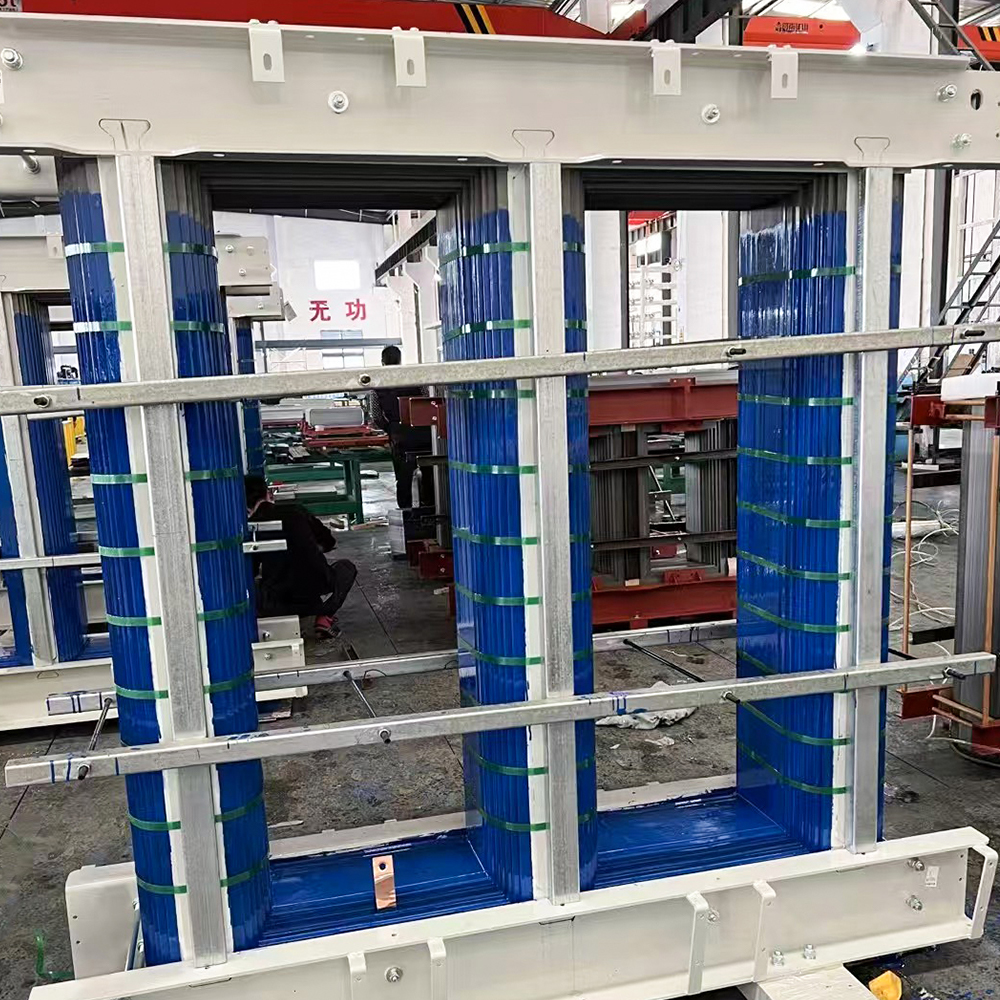

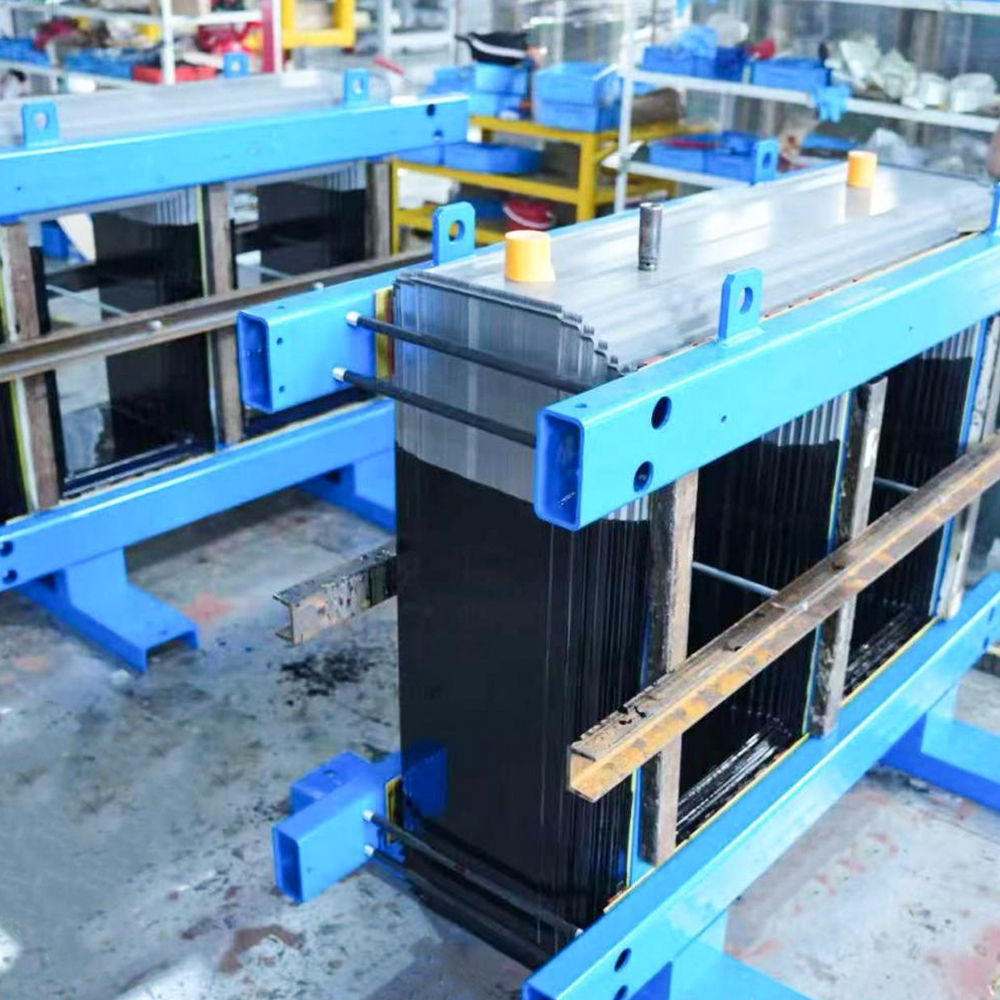

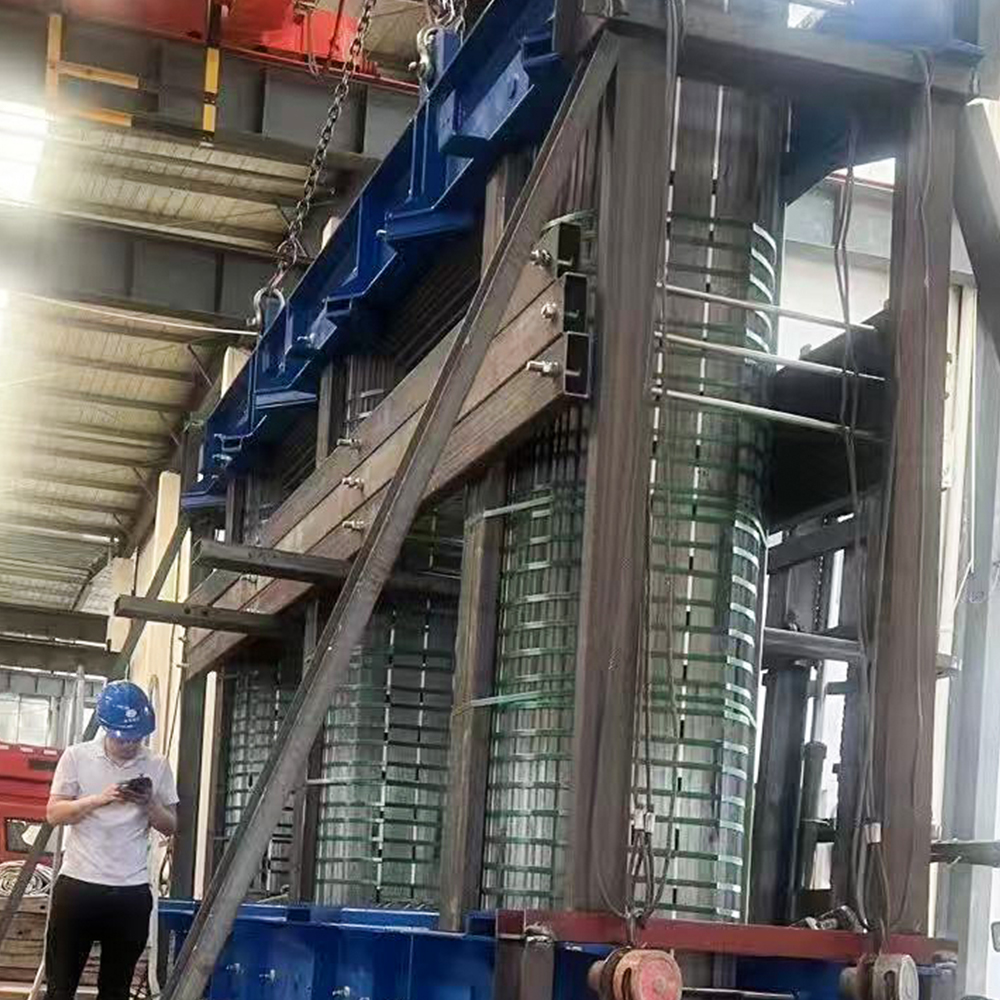

Noyau de transformateur antidéflagrant minier

Quels sont les modes de défaillance courants des noyaux de transformateur antidéflagrants dans les mines ?

Dans l’environnement dangereux des mines de charbon souterraines, les équipements électriques doivent supporter des contraintes extrêmes qui vont bien au-delà des applications industrielles stetards. Parmi ceux-ci, le noyau de transformateur antidéflagrant minier constitue le cœur électromagnétique et mécanique critique du transformateur antidéflagrant. Cependant, malgré une ingénierie rigoureuse, ces carottes sont sensibles à des modes de défaillance spécifiques liés à des facteurs de stress thermiques, mécaniques et chimiques propres aux mines souterraines. Comprendre ces modes de défaillance n'est pas qu'un simple exercice académique : c'est essentiel pour garantir la continuité opérationnelle, le respect de la sécurité et une maintenance rentable. Cet article examine systématiquement les mécanismes de défaillance prédominants affectant noyau de transformateur antidéflagrant miniers , soutenu par la science des matériaux, la conception structurelle et la pratique minière du monde réel.

1. Dégradation du noyau induite par la chaleur (surchauffe et rupture de l'isolation)

Le mode de défaillance le plus répetu pour un noyau de transformateur antidéflagrant minier provient d'une génération de chaleur excessive à l'intérieur de l'enceinte antidéflagrante confinée et mal ventilée. Dans les transformateurs standards, la circulation d'air naturelle ou forcée dissipe les pertes dans le noyau. Dans l’exploitation minière, le boîtier scellé emprisonne la chaleur, ce qui entraîne une augmentation constante de la température de fonctionnement du cœur. Au fil du temps, cette contrainte thermique accélère le vieillissement des revêtements isolants interlaminaires, généralement époxy ou vernis, entraînant une augmentation des pertes par courants de Foucault et des points chauds localisés. Lorsque la température à cœur dépasse la limite de classe (souvent classe F ou H pour les qualités minières), l'isolation se fragilise et se fissure, permettant des courts-circuits d'interlamination. Cet emballement thermique réduit non seulement l'efficacité, mais augmente également l'augmentation globale de la température du transformateur, ce qui menace directement l'intégrité de l'isolation et des traversées des enroulements à proximité. Selon les données de terrain des opérations souterraines de longue taille, environ 38 % des prématurés noyau de transformateur antidéflagrant miniers les remplacements sont attribués à une surchauffe prolongée, en particulier pendant les mois d'été ou lorsque les systèmes de ventilation sont temporairement en panne. De plus, la dilatation et la contraction thermiques cycliques induisent une contrainte mécanique au niveau de la structure de serrage du noyau, finissant par desserrer les tirants et augmentant le bruit audible, un indicateur secondaire de détérioration du noyau. Pour atténuer cela, noyau de transformateur antidéflagrant minier les conceptions intègrent désormais des géométries de circuits magnétiques optimisées qui réduisent la densité de flux dans les coins, réduisant ainsi l'échauffement local. Cependant, même avec une conception avancée, la surveillance thermique de routine et l’inspection infrarouge restent non négociables dans les mines à haut risque.

Indicateurs typiques de défaillance thermique :

• Décoloration ou bullage du vernis de surface sur l'empiècement central.
• Courant à vide accru et températures d'enroulement supérieures à la normale.
• Dégradation accélérée de l’isolation du noyau de mise à la terre.

2. Vibrations mécaniques et fatigue de serrage

Les équipements miniers souterrains fonctionnent sous des vibrations mécaniques incessantes provenant des mineurs continus, des cisailles et des bandes transporteuses, ainsi que de fréquents mouvements de sol et activités de dynamitage. Le noyau de transformateur antidéflagrant minier doit résister à ces forces dynamiques sans déplacer les tôles ni fracturer les supports de serrage. Un mode de défaillance courant est le desserrage progressif du système de serrage du noyau (boulons, plaques et doigts de pression), qui permet aux feuilles de stratification individuelles de vibrer indépendamment. Ce mouvement de frottement use le revêtement isolant au niveau des bords de contact, générant des débris conducteurs qui peuvent faire le pont entre les stratifications, créant ainsi des courants de circulation et une surchauffe locale. Dans les cas extrêmes, des vibrations prolongées provoquent des fissures de fatigue des tôles des pattes centrales ou des chapes, en particulier au niveau des joints à recouvrement où se concentrent les contraintes mécaniques. De telles fissures augmentent la réticence du noyau, augmentant le courant d’excitation et réduisant le facteur de puissance. De plus, des plaques de serrage desserrées peuvent frotter contre la paroi interne du réservoir ou les câbles des traversées, entraînant des défauts à la terre ou une décharge partielle. Jiangsu Jingtianxia Electric Technology Co., Ltd. a résolu ce problème en consolidation de serrage à haute résistance and imprégnation de résine spéciale , qui immobilise l'ensemble du noyau et atténue les fréquences de résonance. Leur conception exclusive garantit que même sous des tests d'endurance aux vibrations de 10 g (selon la norme CEI 60068), le noyau de transformateur antidéflagrant minier conserve sa stabilité dimensionnelle et ses performances électriques. Pourtant, les équipes de maintenance doivent vérifier régulièrement le couple sur le matériel de serrage et effectuer une surveillance des décharges partielles pour détecter les premiers signes de dégradation mécanique avant qu'une panne catastrophique ne se produise.

Points faibles mécaniques courants :

1. Régions d'articulation en escalier : les plus sensibles aux microfractures sous charge cyclique.
2. Points d'ancrage des boulons de serrage – sujets au dénudage des filetages ou à la corrosion sous contrainte.
3. Bande de terre du noyau : peut se briser en raison de la dilatation différentielle et des vibrations.

3. Corrosion et pénétration d’humidité dans les atmosphères minières agressives

L'air des mines est chargé de vapeur d'eau, de poussière de charbon et de gaz agressifs tels que le méthane, le sulfure d'hydrogène et le dioxyde de soufre. Même avec des boîtiers antidéflagrants, l'humidité peut se diffuser à travers les presse-étoupes, les soupapes d'aération ou les soudures imparfaites lors d'un fonctionnement prolongé. Lorsque l'humidité pénètre dans noyau de transformateur antidéflagrant minier , les tôles d'acier au silicium commencent à rouiller, en particulier au niveau des bords coupés et des zones de bavures. La rouille augmente non seulement la perte d'hystérésis, mais agit également comme un pont semi-conducteur, favorisant les courts-circuits interlaminaires et la circulation des courants de Foucault. De plus, l’eau de mine acide qui coule sur la surface du noyau peut attaquer le revêtement isolant, accélérant les piqûres et la corrosion intergranulaire. Dans certaines mines de charbon à forte salinité, des fissures par corrosion sous contrainte induites par les chlorures ont été observées dans les tirants et les cadres de support du noyau, ce qui compromet la structure entière du noyau. Jiangsu Jingtianxia Electric Technology Co., Ltd. propose une solution anticorrosion spécialisée : revêtements de protection de surface de qualité minière appliqué par dépôt électrophorétique, suivi d'un processus de durcissement à haute température qui garantit l'adhérence même sous une humidité relative de 95 %. Leur noyau de transformateur antidéflagrant minier les variantes sont testées pendant 500 heures dans des chambres à brouillard salin (ASTM B117) sans rouille rouge. Cependant, des défaillances surviennent toujours lorsque ces revêtements sont rayés lors de l’installation ou de la maintenance, ou lorsque le reniflard déshydratant du boîtier n’est pas régulièrement remplacé. Les tests réguliers de résistance d'isolement (IR) et les mesures du taux d'absorption diélectrique (DAR) restent la défense de première ligne contre les défaillances du noyau liées à l'humidité.

Zones à risque de corrosion :

• Plaques inférieures du noyau : là où le condensat a tendance à s'accumuler.
• Bords de stratification – non revêtus après cisaillement, très vulnérables.
• Points de connexion à la terre – corrosion bimétallique entre le cuivre et l’acier.

Au-delà de ces trois principales catégories de défaillances, d'autres mécanismes notables incluent la rupture diélectrique de l'isolation du noyau due à une surtension transitoire, la contamination par des stratifications conductrices de poussière de charbon et les dommages mécaniques dus à un levage ou un transport inapproprié. Chacun de ces éléments peut précipiter une défaillance soudaine du transformateur, entraînant des arrêts de production coûteux et des risques pour la sécurité. Jiangsu Jingtianxia Electric Technology Co., Ltd., avec plus de 46 ingénieurs techniques spécialisés, a développé un système de gestion de la qualité robuste qui traite chaque mode de défaillance, de la conception au service après-vente. Leur noyau de transformateur antidéflagrant minier La ligne de production intègre des tests de propriétés magnétiques en temps réel, un traitement de vieillissement par vibration et un contrôle de résistance d'isolation à 100 %. De plus, Jiangsu Jingtianxia Electric Technology Co., Ltd. propose des solutions de base sur mesure, des petites unités de 500 kVA aux grands packages de 5 MVA, toutes dotées dissipation thermique optimisée and renforcement structurel selon la définition du produit. Cette approche holistique prolonge non seulement la durée de vie du noyau, mais réduit également le coût total de possession pour les exploitants miniers.

4. Décharge partielle et détérioration de l'isolation

Bien que moins courante que les pannes thermiques ou mécaniques, l'activité de décharge partielle (DP) au sein de la pile centrale constitue une préoccupation croissante pour les transformateurs miniers haute tension (au-dessus de 6 kV). Les défauts vides dans l'isolation interlaminaire ou les microfissures induites par les cycles thermiques créent des améliorations localisées du champ électrique. Au fil des mois, ces impulsions PD érodent l’isolation, carbonisant progressivement la résine environnante et générant des chemins conducteurs. Lorsqu'un court-circuit complet d'interlamination se produit, la zone affectée subit un courant de circulation massif, provoquant un échauffement local rapide et pouvant conduire à une explosion du réservoir en présence de méthane. Moderne noyau de transformateur antidéflagrant miniers de Jiangsu Jingtianxia Electric Technology Co., Ltd. sont imprégnés sous pression sous vide (VPI) avec un vernis sans solvant de haute qualité, remplissant efficacement tous les espaces d'air et supprimant l'apparition de PD. De plus, l'entreprise utilise des robots avancés d'empilage de noyaux qui assurent une pression uniforme sur chaque paquet, minimisant ainsi les vides. Malgré ces mesures, la surveillance des DP à l'aide de capteurs à ultra haute fréquence (UHF) est recommandée pour les installations critiques, en particulier dans les mines gazeuses où une alerte précoce peut prévenir des événements catastrophiques.

5. Facteurs externes – Forces électrodynamiques de court-circuit

Bien que le noyau lui-même ne transporte pas de courant primaire, de graves courts-circuits externes aux bornes du transformateur produisent d'immenses forces électrodynamiques qui sont transmises au noyau par les enroulements. Ces forces peuvent plier les poutres de serrage du noyau, déplacer les tôles ou même briser la sangle de mise à la terre du noyau. Bien que le boîtier soit antidéflagrant, une distorsion mécanique interne peut réduire l'entrefer magnétique, provoquant une saturation et un courant magnétisant excessif. Les événements de failles répétés déforment cumulativement le cœur, déplaçant sa courbe B-H et augmentant le bruit et les pertes. Jiangsu Jingtianxia Electric Technology Co., Ltd. résout ce problème en concevant son noyau de transformateur antidéflagrant minier avec nervures de renfort supplémentaires et boulons traversants à haute résistance, testés pour résister à un courant de court-circuit nominal de 25 fois sans déformation permanente. Leur équipement interne de découpe et d'empilage des carottes assure un contrôle dimensionnel précis, de sorte que même dans des conditions de défauts extrêmes, la carotte conserve son intégrité électromagnétique.

Foire aux questions

Q1 : Quel est le mode de défaillance le plus fréquent pour un noyau de transformateur antidéflagrant minier dans les mines de charbon souterraines ?

La dégradation de l'isolation d'origine thermique est la défaillance la plus courante, due à une dissipation thermique limitée à l'intérieur de l'enceinte antidéflagrante. Cela entraîne une fragilisation du vernis, des courts-circuits d'interlamination et une surchauffe progressive du noyau, qui représentent ensemble près de 40 % des remplacements prématurés du noyau.

Q2 : Comment Jiangsu Jingtianxia Electric Technology Co., Ltd. différencie-t-elle ses noyaux de transformateur antidéflagrants miniers des noyaux industriels standard ?

Jiangsu Jingtianxia Electric Technology Co., Ltd. utilise des revêtements anticorrosion de qualité minière, une imprégnation de résine à haute résistance pour l'amortissement des vibrations et des circuits magnétiques optimisés pour réduire l'augmentation de la température. Chaque noyau est soumis à un contrôle 100 % des contraintes thermiques et mécaniques, garantissant la conformité aux normes CEI/ATEX pour les environnements gazeux.

Q3 : La corrosion peut-elle être complètement éliminée sur un noyau de transformateur antidéflagrant minier ?

Non, mais cela peut être minimisé. Même avec des revêtements électrophorétiques, les rayures lors de la manipulation ou la condensation à l'intérieur du réservoir peuvent provoquer de la rouille. Des tests IR réguliers, le remplacement du dessicant et des inspections visuelles sont obligatoires. Jiangsu Jingtianxia Electric Technology Co., Ltd. propose un revêtement en acier inoxydable en option pour les mines extrêmement corrosives.

Q4 : Quels intervalles de maintenance sont recommandés pour surveiller les principaux indicateurs de défaillance ?

Pour les mines à haut risque, des inspections trimestrielles sont conseillées, notamment par imagerie thermique, mesure des pertes à vide et contrôle des décharges partielles. Chaque année, une vérification complète du couple mécanique et un test de résistance d'isolation (megger 500 V ou 1 000 V) doivent être effectués. Jiangsu Jingtianxia Electric Technology Co., Ltd. propose des services de diagnostic à distance utilisant les données de capteurs compatibles IoT pour prédire l'état de santé de base.

Q5 : Est-il possible de réparer un noyau de transformateur antidéflagrant minier endommagé, ou doit-il être entièrement remplacé ?

Les problèmes mineurs, comme les boulons de serrage desserrés ou la rouille superficielle, peuvent être corrigés sur place. Cependant, les courts-circuits entre stratifications, les stratifications fissurées ou la corrosion grave nécessitent généralement un remplacement complet du noyau. Jiangsu Jingtianxia Electric Technology Co., Ltd. fournit des noyaux de remplacement avec des spécifications magnétiques et dimensionnelles identiques pour minimiser les temps d'arrêt.
